Шлифрейсмус

[yurayerz]

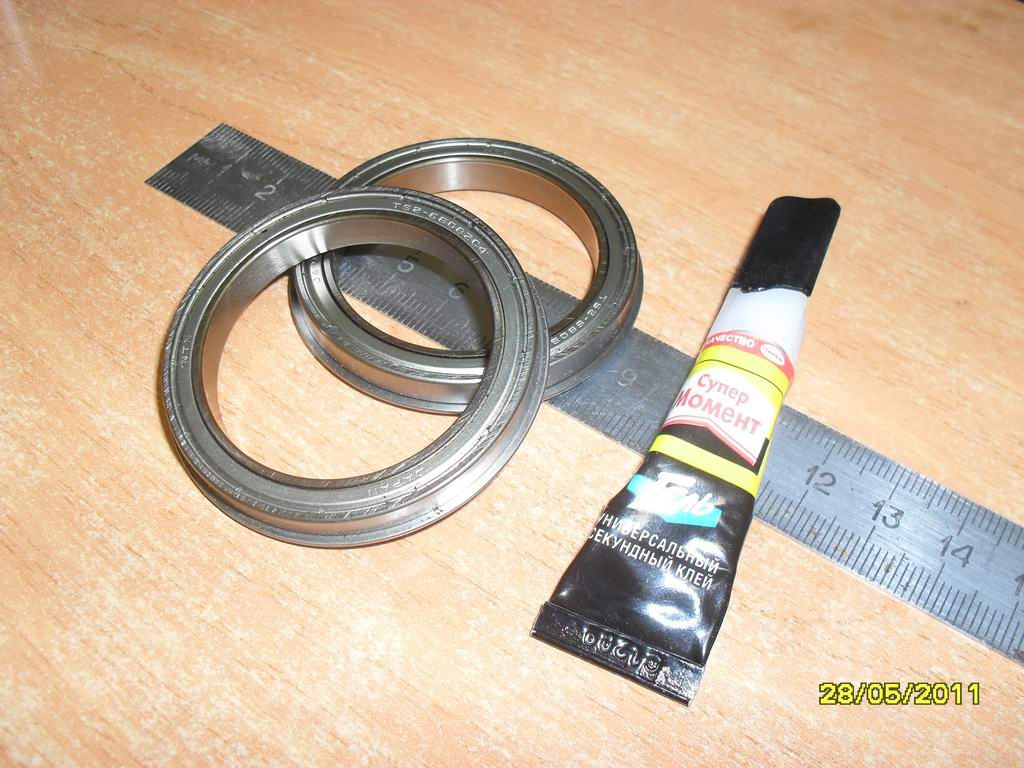

Да, кстати, давно хочу спросить... Попались мне такие вот такие подшипники:

Маркировка - ts2-6808zc4, Двнутр=40мм, Двнешн=52мм, толщ.=7мм, Japan. Аналог - 13P61111
Хочу сделать себе рейсмус шириной 200-300мм (калибровать шпангоуты для корпуса, изготавливаемого по методу доктора Мишки). Барабан со шкивом конструктивно объединить, выточив из единой заготовки (дерева или металла) и "повесить" на эти подшипники. Меньше деталей получается, проще конструкция, меньше требований к точности изготовления.
Идея жизнеспособна?

ЗЫ. Торкнуло меня что-то на самодельные станочки... И главное - нравится! Кораблик уже месяц не трогал... Надо с этим что-то делать... (с) Беда, коль сапоги начнет тачать пирожник...

[Hedgehog]

Это приборные подшипники. Красивые, ход у них плавный, но жёсткость стремится к нулю. Надо больше традиций придерживаться.

А станкостроительство да, затягивает. Поэтому я ввёл временный запрет на подобные мысли. )))

[yurayerz]

Подшипники от копировального аппарата.

ход у них плавный, но жёсткость стремится к нулю.

Жесткость в каком направлении? Нагрузка у подшипника ведь только в радиальные? Внутреннее кольцо расперто валом, наружнее - стойкой. Что я пропустил?

А станкостроительство да, затягивает.

Эт точно, затягивает... Зато радость какая от возможности выйти на новый уровень качества и новые возможности! Новые станки дают возможность делать еще более новые станки!

[Madman]

Новые станки дают возможность делать еще более новые станки!

Именно поэтому все больше здешних "жителей" стали часто встречаться на Чипейкере....

[Hedgehog]

Подшипники от копировального аппарата.

Я и говорю - приборные. Каретку таскают взад-вперёд. Вся нагрузка - масса каретки. А в рейсмусе совсем другие пирожки, совсем с другими котятами.

Жесткость в каком направлении? Нагрузка у подшипника ведь только в радиальные? Внутреннее кольцо расперто валом, наружнее - стойкой. Что я пропустил?

Изгибающие и крутящие моменты. Вот, скажем, осевая линия строгаемой доски на совпадёт с серединой строгального вала. Нагрузка на вал станет несимметричной, ось вала отклонится от оси подшипника на некоторый угол... И происходит это регулярно и циклически. И это только один из вариантов развития событий.

Новые станки дают возможность делать еще более новые станки!

Не. Я предпочитаю новые модели. Правда я станками упаковался уже.

[Анатолий Ткач]

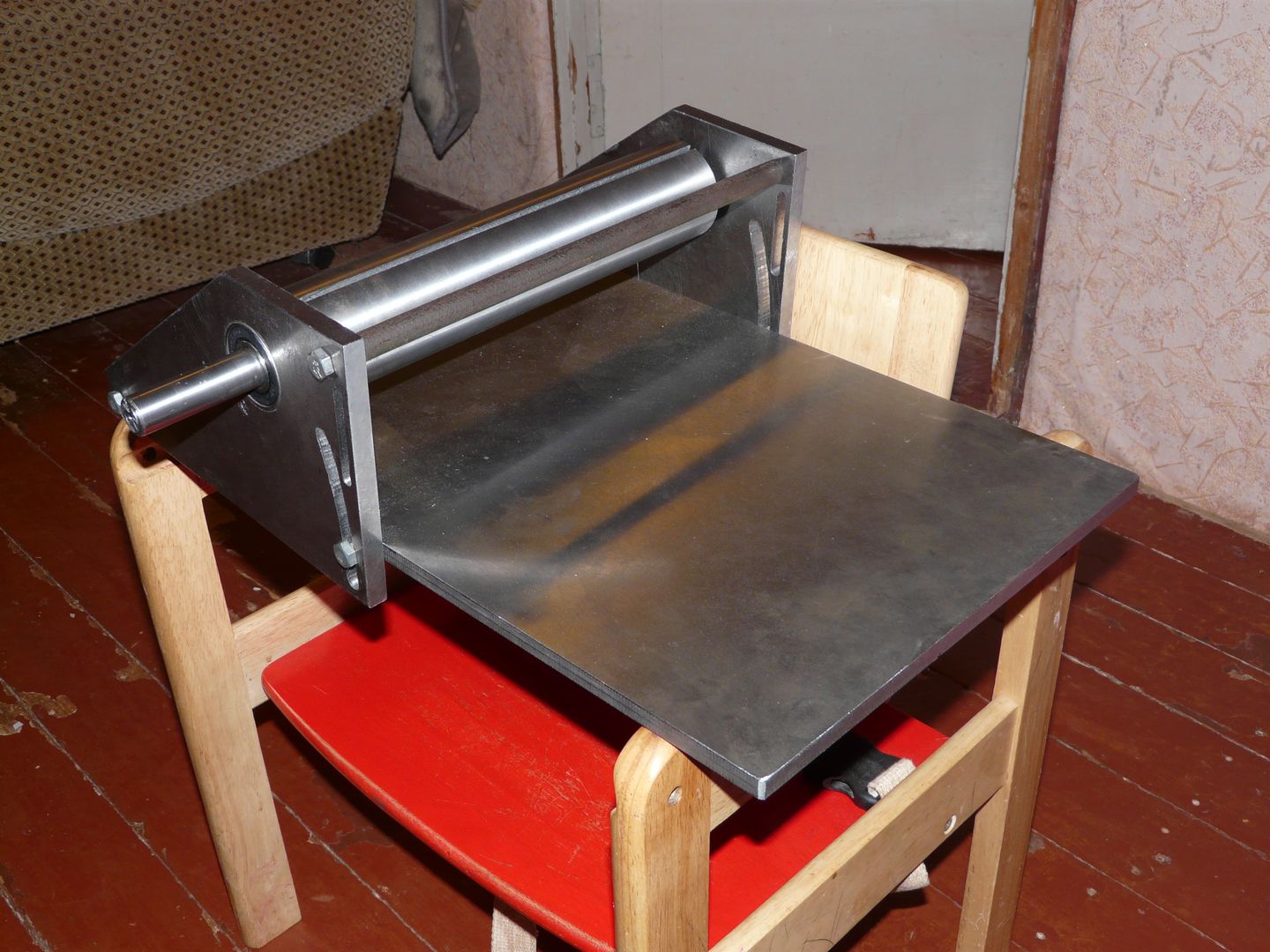

Вот такая шлифовалка, в производстве. Ширина вала 30см диаметр 6см.

[exКостя]

а зачем такая ширина

[Анатолий Ткач]

филенки шлифовать

[Aleksej Ivanov]

Получив " Волшебный пендель" от Игоря Набоко, и я задался желанием иметь станок.
Вот он:












А изготовил сей замечательный агрегат, мой коллега.
А вот и его работа:
http://forum.modelsworld.ru/topic2350.html

[Juri]

А куда уходит пыль при обработке! И что у вас есть лишние пальцы ,что шкивы не защищены кожухом.Покалечит в момент, пикнуть не успеете.
А так солидный агрегат,места много занимает!

[iko]

Алексей, внушает

если можно озадачить - ставлю новые задачи
1) как примудрить автоподачу - особенно для деталей ~1,5мм
2) какие прибамбасы нужны для обработки не квадратных поверхностей (при сечении) - ну что то вроде для псевдо клинкера нужны рейки с трапецеовидным сечением

[Aleksej Ivanov]

А куда уходит пыль при обработке!

Юрий, Вы же видите где моя мастерская. Шаг и естественная вентиляция. А если серьезно- в голове отвод пыли уже организовался. Буду реализовывать.

И что у вас есть лишние пальцы ,что шкивы не защищены кожухом

Акт о сдачи в эксплуатацию, приемщиком не подписан Буду решать.

места много занимает!

Согласен. Но для меня место не проблема. Главное поднимается весь стол. Один оборот рукоятки равен одному миллиметру.

[Aleksej Ivanov]

Iko, только сегодня провел испытания. Пока о дополнительной оснастки не думал.

[Koff]

Получив " Волшебный пендель" от Игоря Набоко, и я задался желанием иметь станок.
Вот он:
А изготовил сей замечательный агрегат, мой коллега.
А вот и его работа:
http://forum.modelsworld.ru/topic2350.html

Серьезный станок.
Я может, что-то и пропустил, но можно про узел подъёма стола, если что, ткните носом.

[Aleksej Ivanov]

Узел подъема реализован снизу по центру стола на редукторе от советской ручной двух скоростной дрели. На одной шестерне вал с рукояткой, на второй- винт. Стол двигается по направляющим из калибровки нержавейки (4 шт).
Зы
Сегодня пользовался станком. Визжу от восхищения Точность регулировки просто класс. Завидую сам себе!
