решетки

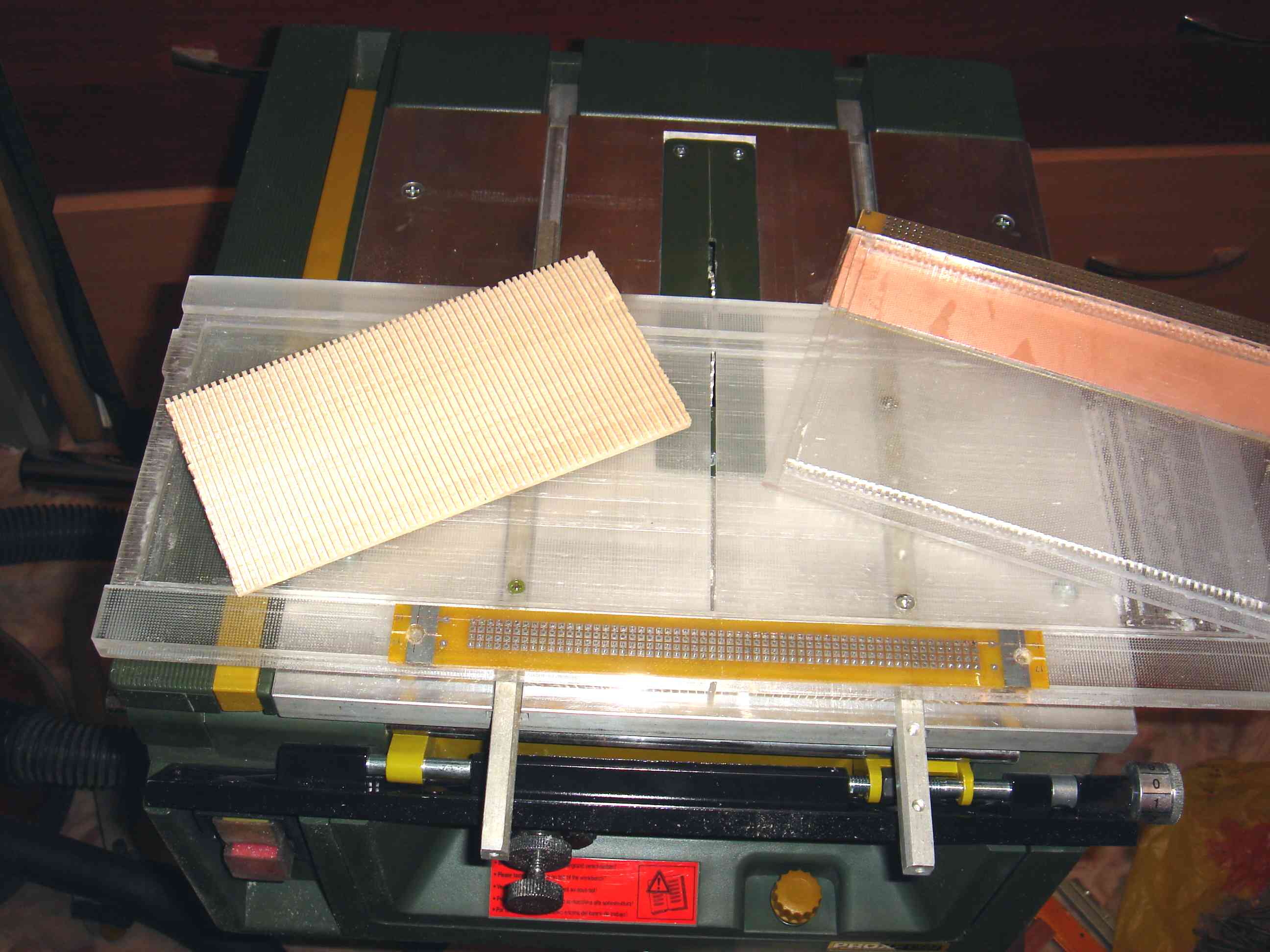

Моё приспособление для изготовления решеток .Может быть кому понравится метод .В отличии от Безверхневской любая планка стыкуется с любой другой .
- Олег Серегин
- Сообщения: 3505
- Зарегистрирован: Пт янв 30, 2009 15:30
- Откуда: Ульяновск
- Благодарил (а): 321 раз
- Поблагодарили: 214 раз
Re: решетки
Шаг решеток только один?
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru
Заказ парусов: haron.ul@yandex.ru
- yurayerz
- Сообщения: 1826
- Зарегистрирован: Вт фев 02, 2010 16:30
- Откуда: Ярославль
- Благодарил (а): 821 раз
- Поблагодарили: 258 раз
- Контактная информация:
Re: решетки
Я так подозреваю, нового ничего в этом способе нет - в стопке склеенных реек пропиливаются пазы циркуляркой.
Если только стусло к циркулярке оригинальное, по двум осям передвигает заготовки.
Если только стусло к циркулярке оригинальное, по двум осям передвигает заготовки.
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.
- Олег Серегин
- Сообщения: 3505
- Зарегистрирован: Пт янв 30, 2009 15:30
- Откуда: Ульяновск
- Благодарил (а): 321 раз
- Поблагодарили: 214 раз
Re: решетки
Имхо, шаг решеток определяется монтажной платой прикрепленной к основанию и к подвижному столику (с заготовкой). получается типа крестового стола. но, имхо, вот шаг-то у решетки только один...
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru
Заказ парусов: haron.ul@yandex.ru
-
- Сообщения: 6
- Зарегистрирован: Сб авг 13, 2011 11:08
Re: решетки

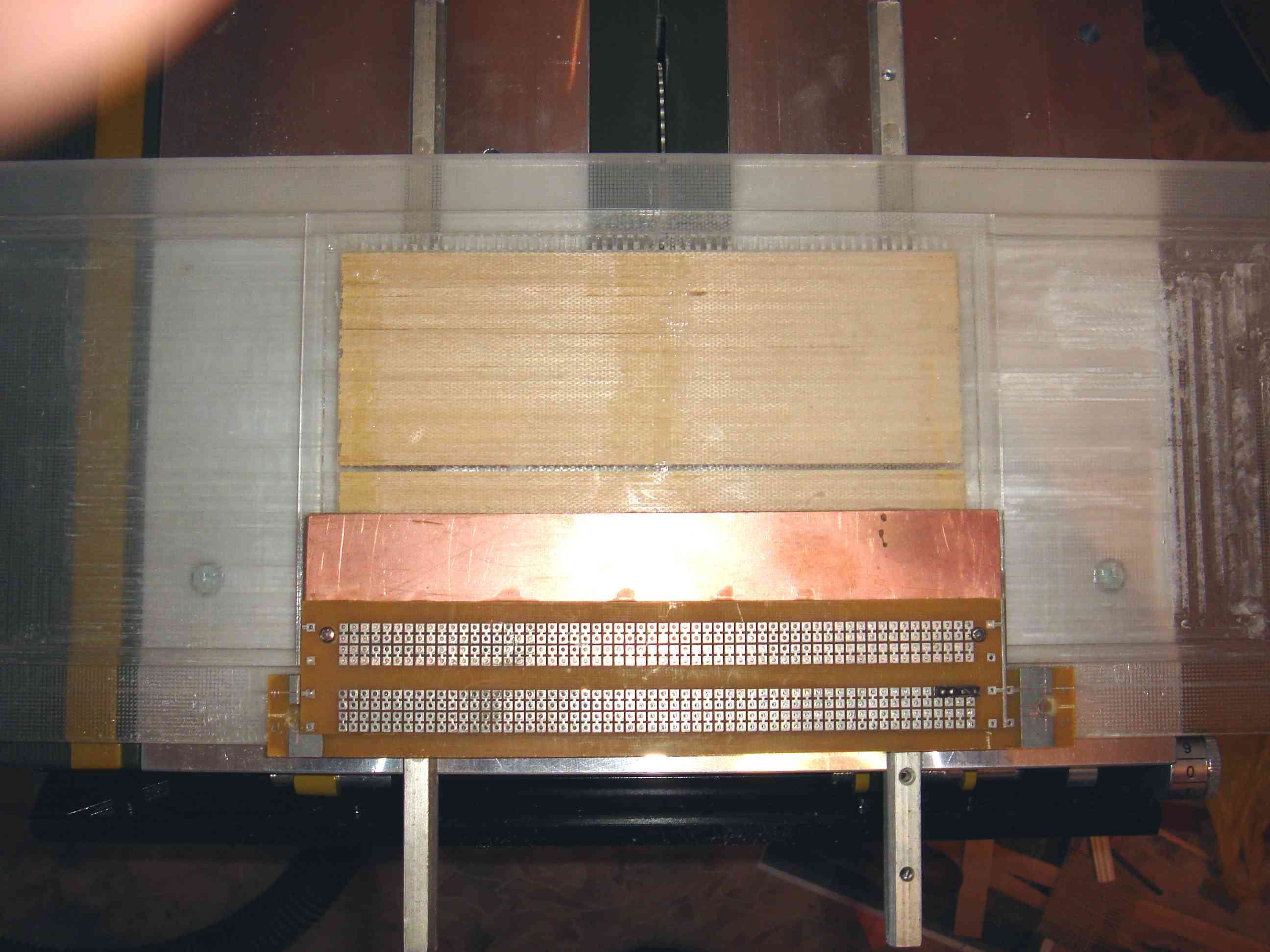

Все приспособление сделал на циркулярке .Склеил из двух 6мм кусков оргстекла корпус и выбрал паз 7мм глубиной по которому будет двигаться рамка из 3мм оргстекла .По периметру рамки бортики 3 х3 тоже из стекла и в мажем 3 полоски клеем пва и накладываю планки для решеток .К корпусу и к рамке прикрутил полоски монтажной платы у нее шаг 2.5мм а если надо шаг больше можно сделать другой кондуктор .В пазы станка положил 2 алюм. прутка 8Х8 сверху на клей а потом винтами прикрутил корпус .Получилось что четко зафиксированная рамка 1мм штырьками может двигаться по двум осям .
-
- Сообщения: 6
- Зарегистрирован: Сб авг 13, 2011 11:08
Re: решетки

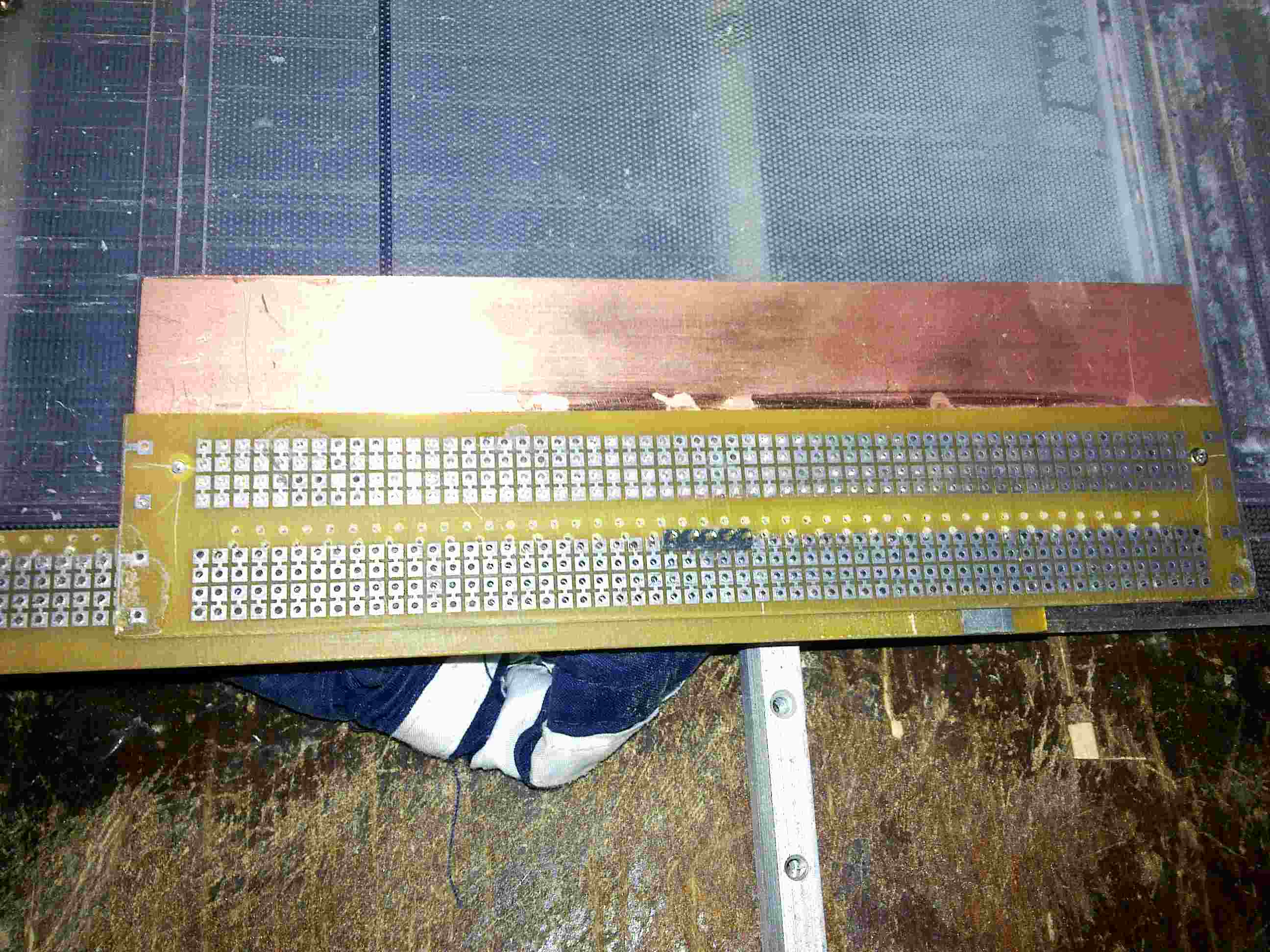

Рамка с приклееным набором реек должна пропиливаться с одним шагом .попалась на глаза монтажная плата у нее отверстия заводские шаг 2.5мм.одну плату прикрутил к рамке а 2 к корпусу а рядом на микрофрезере насверлил отверстия с шагом 3мм 4мм а на плате 2 отв. рядом -5мм шаг.рейки можно ссыпать в кучу и собирать решетку без всякой очередности.
