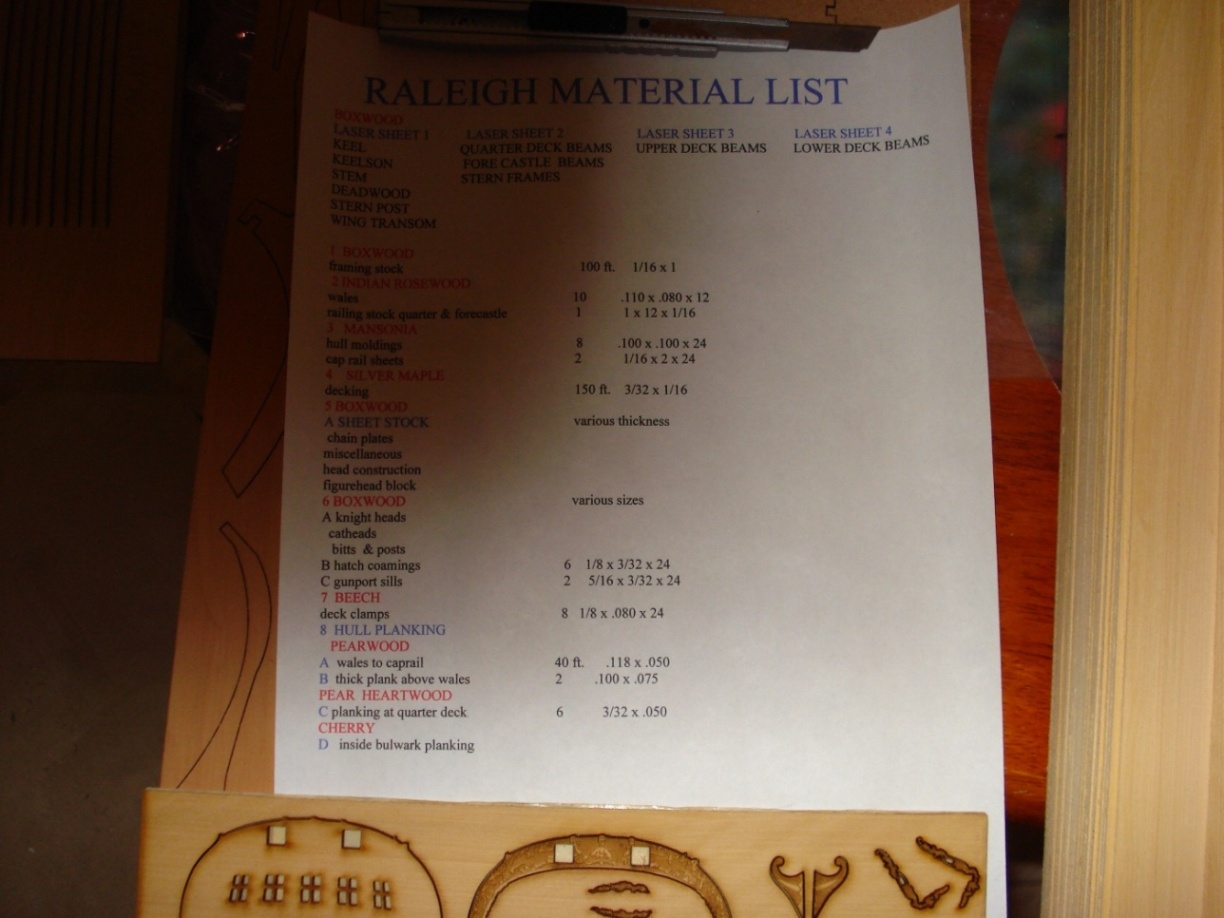

Доброго всем времени суток уважаемые единомышленики! Свершилось невозможное! После 3 с половиной месяцев переписки и упрашиваний мною был преобретен набор адмиралтейской модели Raleigh из самшита от Харольда Хахна! Изначально хотел просто выложить фотки содержимого набора в теме китайского Druida, но так как эта тема может быть многим интересна и уже не однократно обсуждалась, потому посмел создать отдельную тему.
Надеюсь уважаемые Admin-ы и Валентин Демин не будут на меня за это таить злобу!
Надеюсь, что содержимое набора поможет Вам (коллегам) без сомнений в будущем определиться с выбором модели!

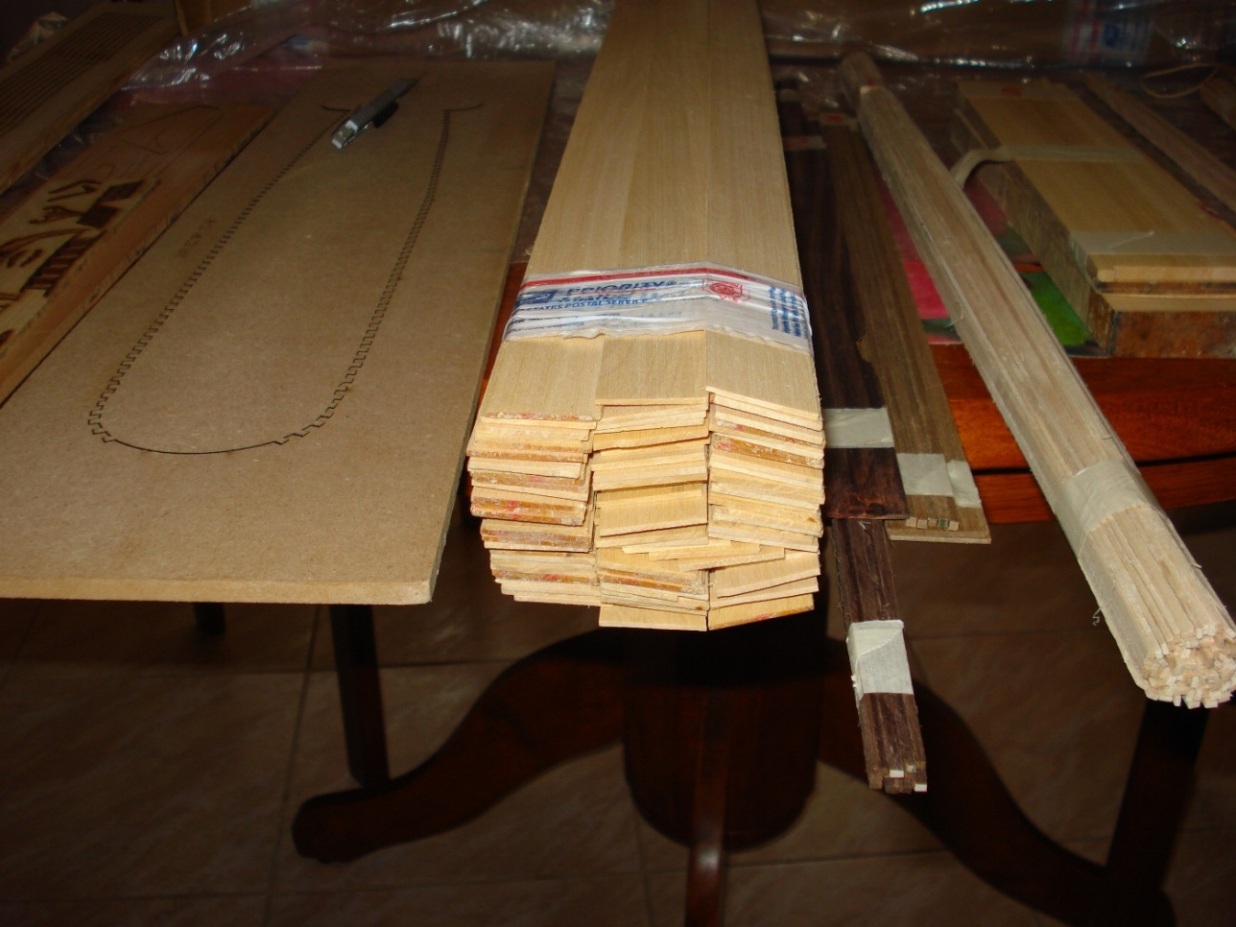

Скажу сразу, содержимое набора меня не порадовало, т.к. ожидал увидеть более значимое, чем в китайском наборе адмиралтейки. Огорчило, что все планки для набора шпангоутов нужно вырезать по -чертежам самому и тут бормашинкой дело не ограничится! Материалы даны в хорошем состоянии:

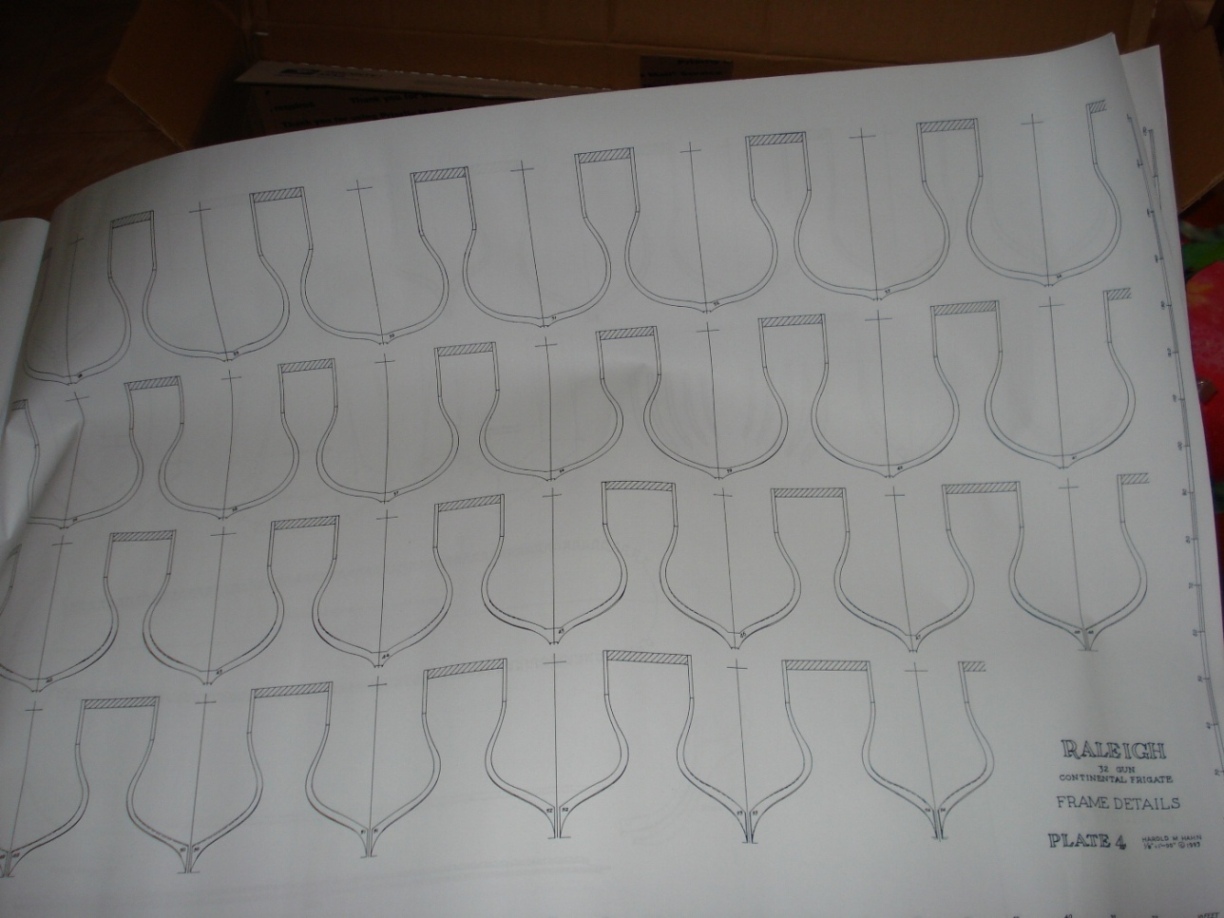

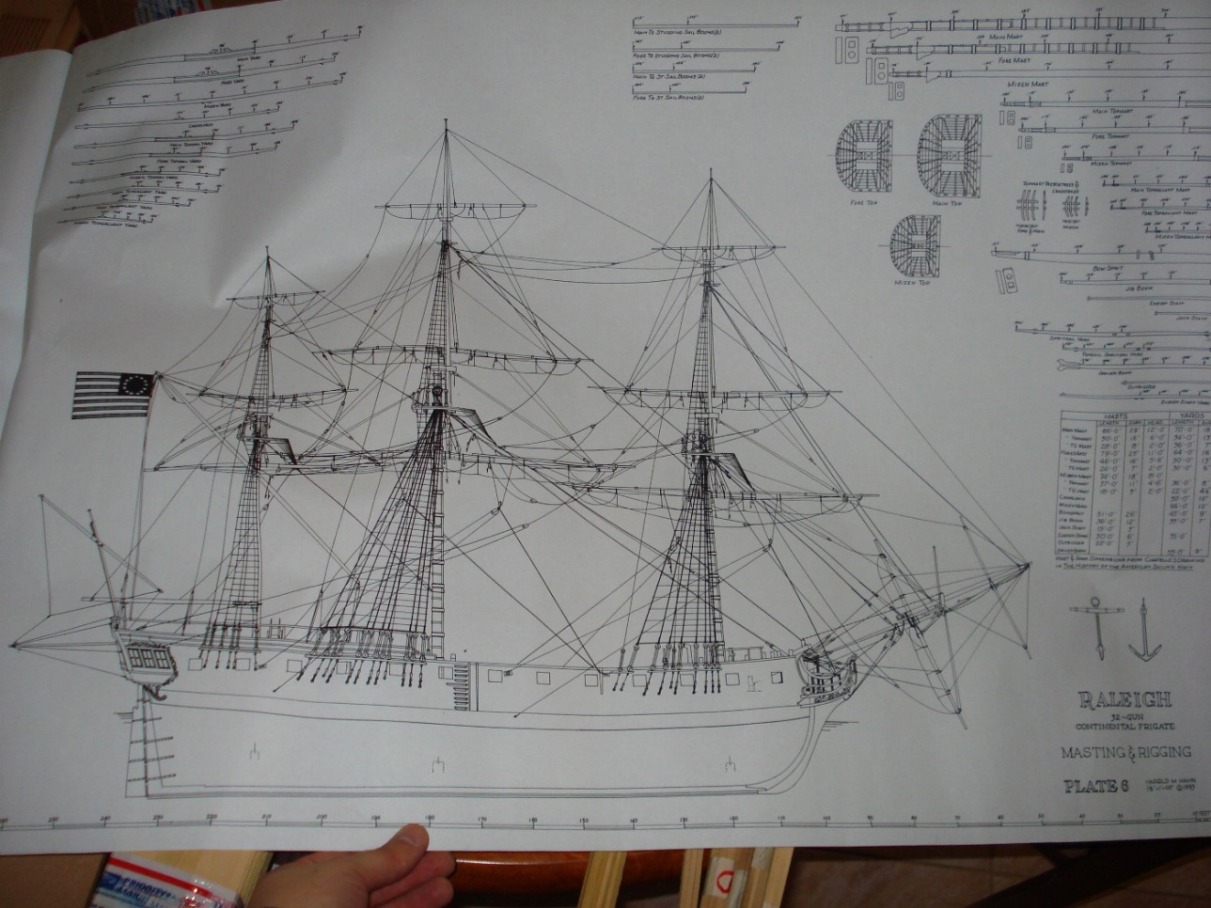

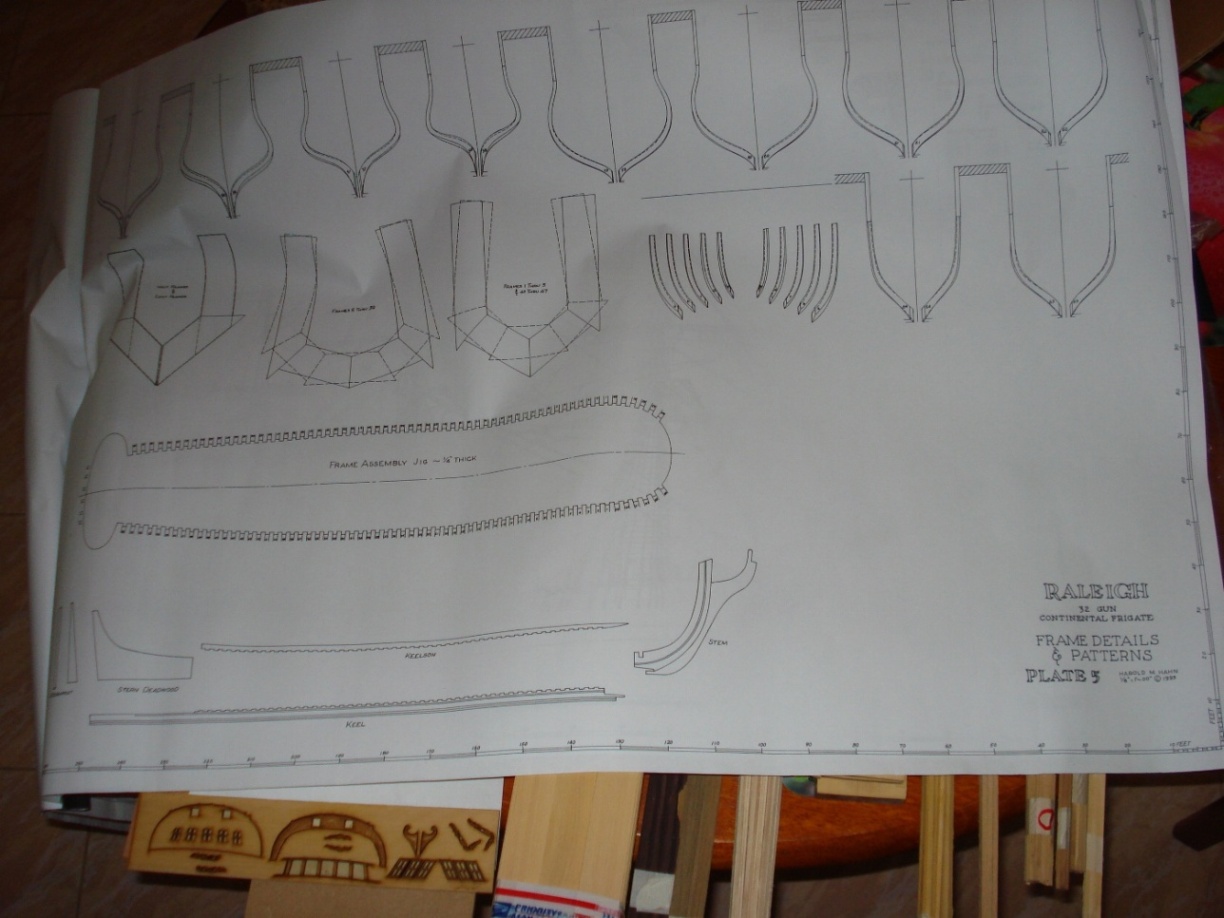

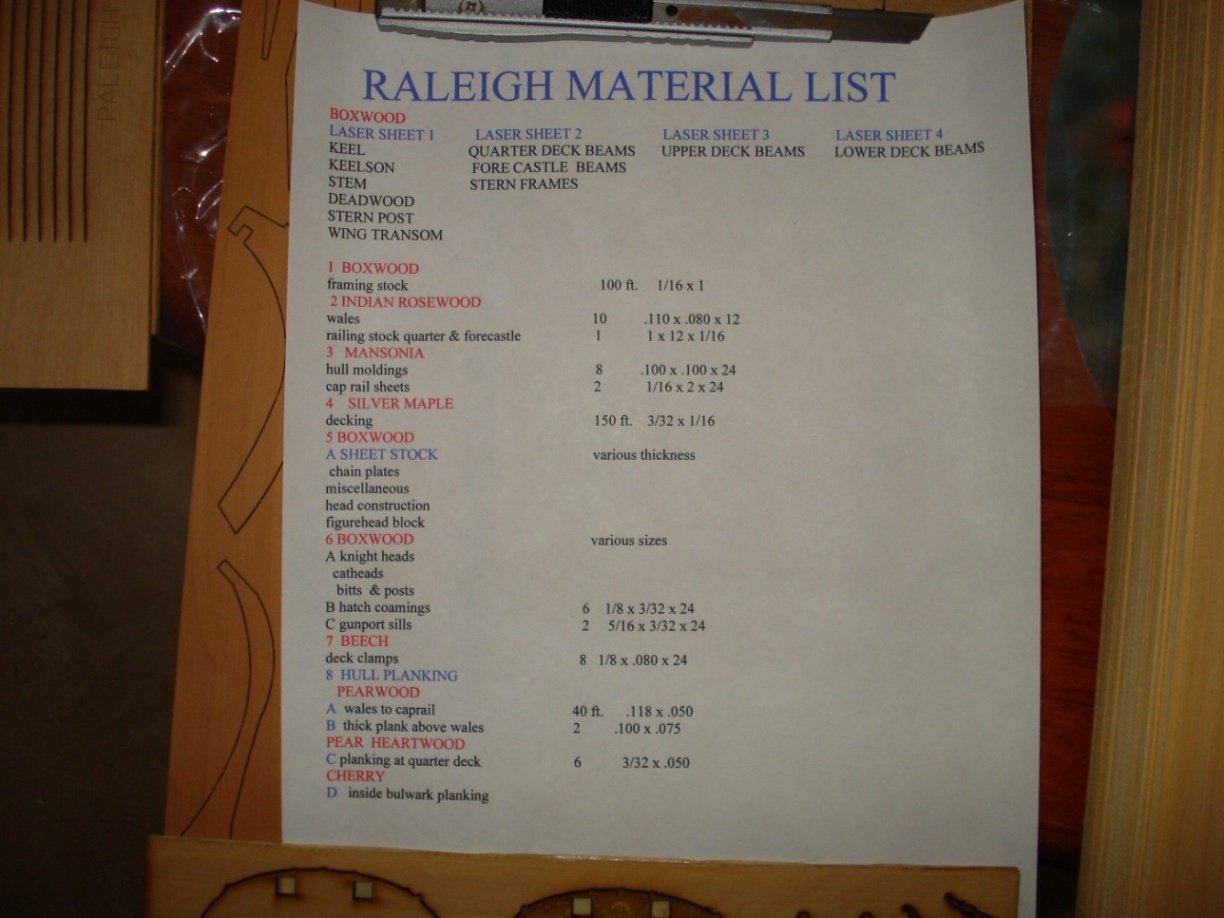

дерево просушено хорошо, без сучков и трещин! Чертежи выполнены качественно из 6 листов формата A1! Литья и других металлических деталей нет!

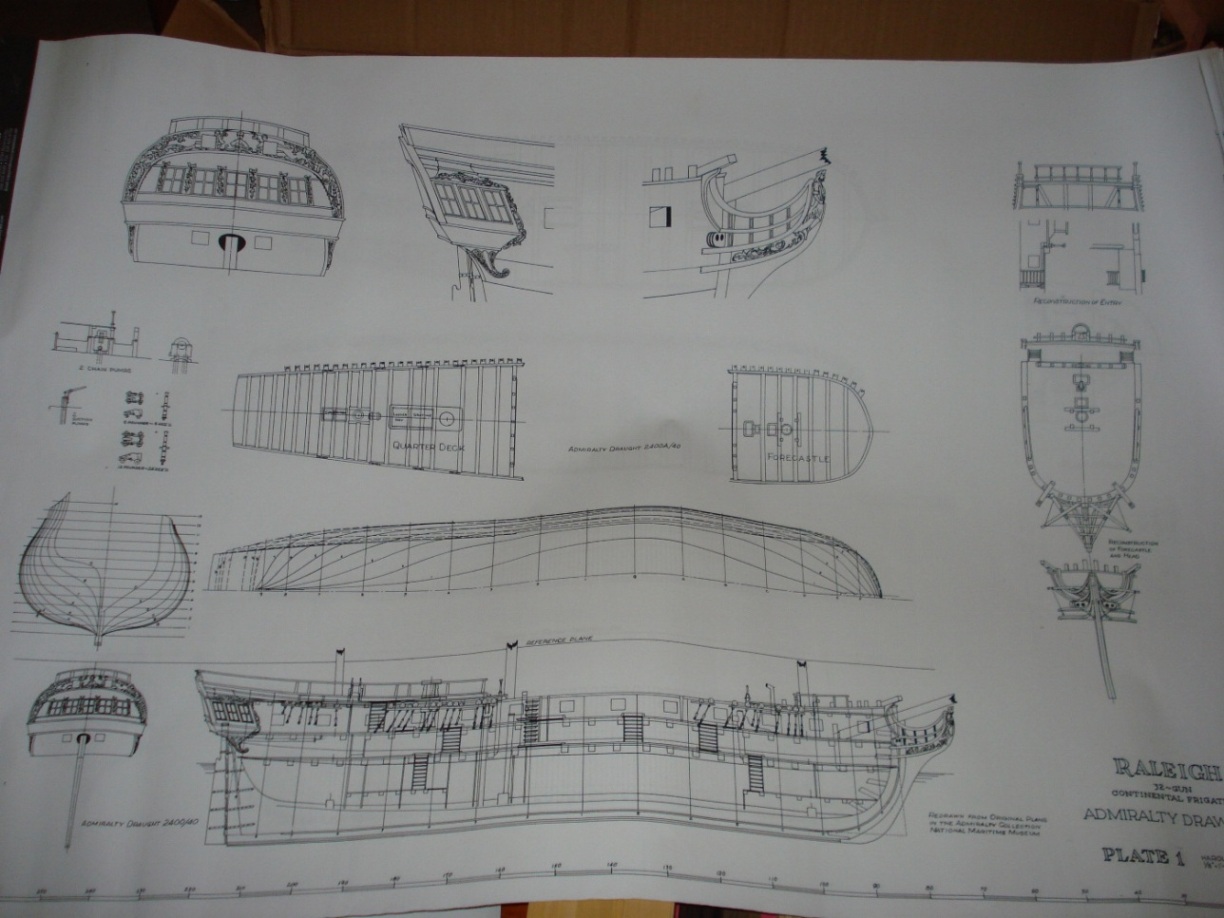

Инструкций для сборки нет, правда на сайте http://www.dlumberyard.com предложено использовать руководство по-постройке в Морском Исследовательском журнале №1-4! На все про все затратил 540$!
Ну, что ж пока занят своим текущим проектом, отложу этот набор на дальнюю полку и буду набираться опыта!

[Evgeny Bosh]

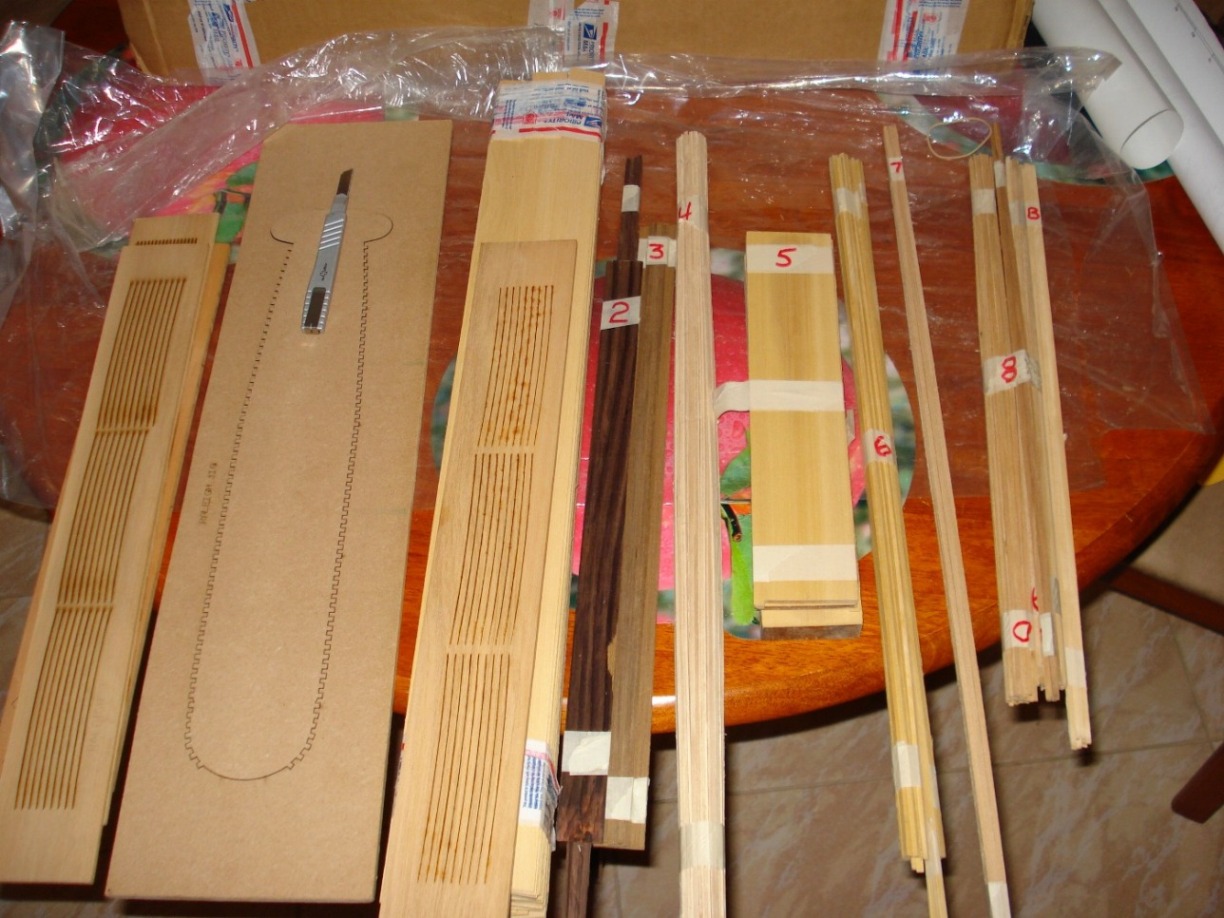

Еще фотографии наборчика...

[Evgeny Bosh]

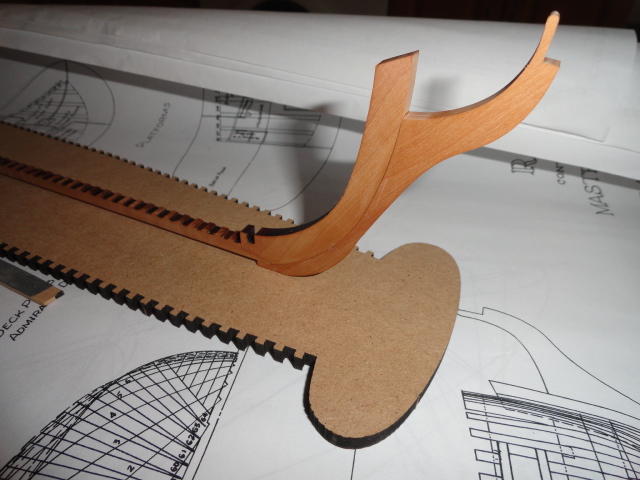

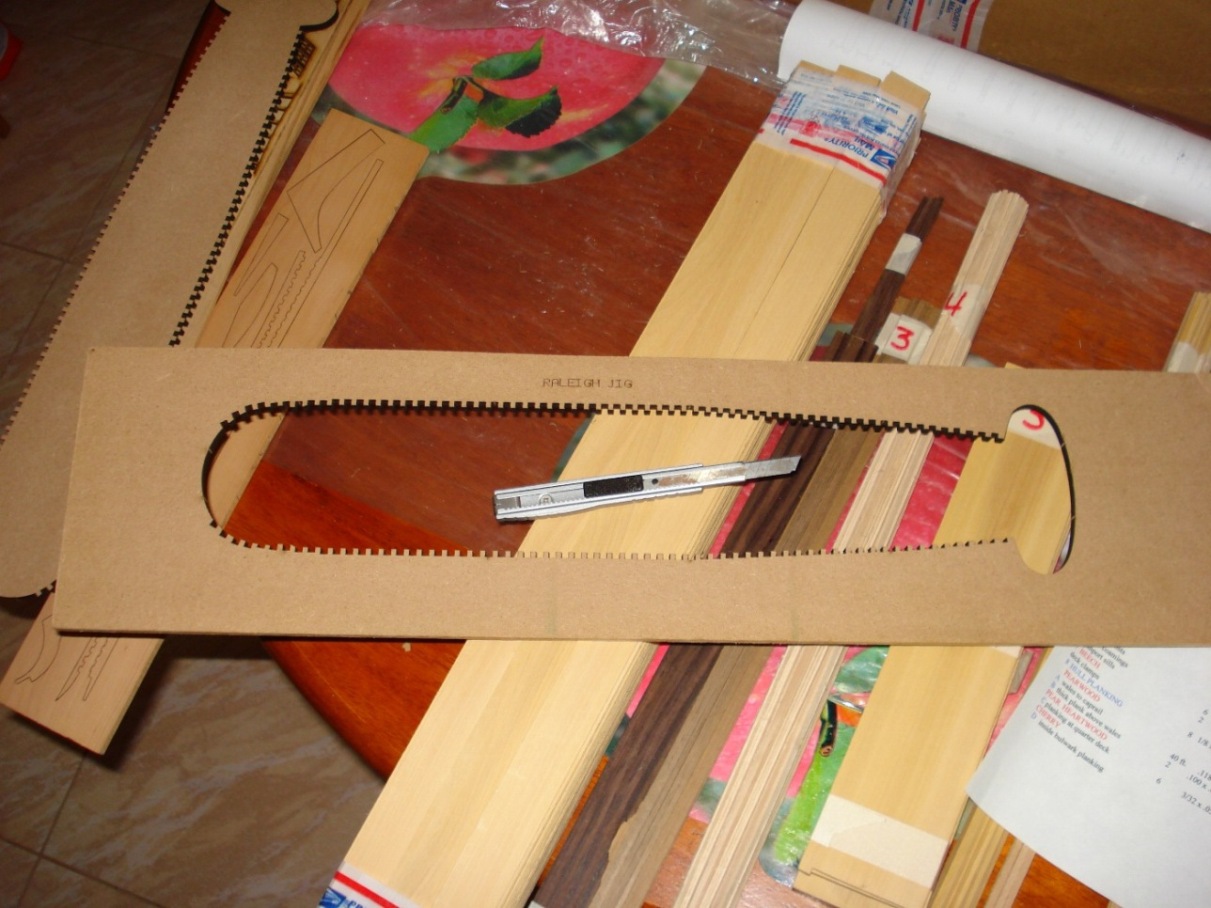

Вырезанное лазером приспособение для набора шпангоутов!
Так, что сравнив с Druid-ом каждый может для себя решить -лучше ли этот набор или хуже!
Я оценок, по-понятным думаю причинам, делать не буду!

[egen]

Слов нет, только - Вау!
Когда то я сам хотел купить набор Ханна, так что очень рад что и в русскоязычной среде есть свой блог!
Содержимое набора вполне известно - что там только дрова, на WSM много таких обзоров.
Так что желаю удачи - буду следить за процессом!

[DPK]

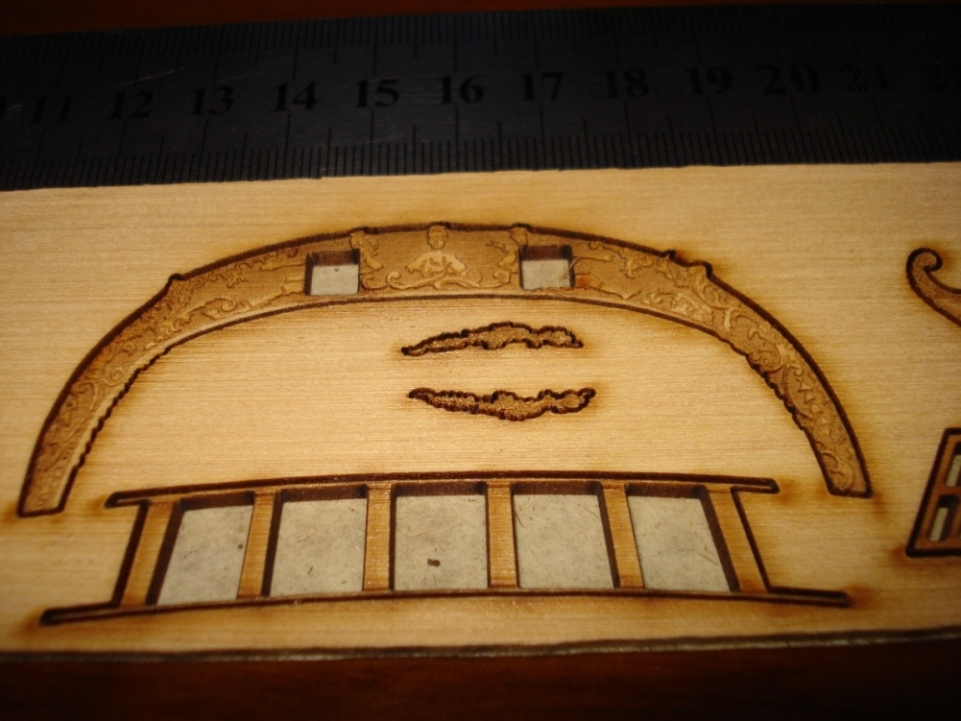

Не могли бы вы сфотографировать гравировку галереи в сильно бОльшем увеличении и чуть под углом? Очень хочется оценить качество.

[Evgeny Bosh]

Фотоаппарат рядом - сейчас устрою!

[Evgeny Bosh]

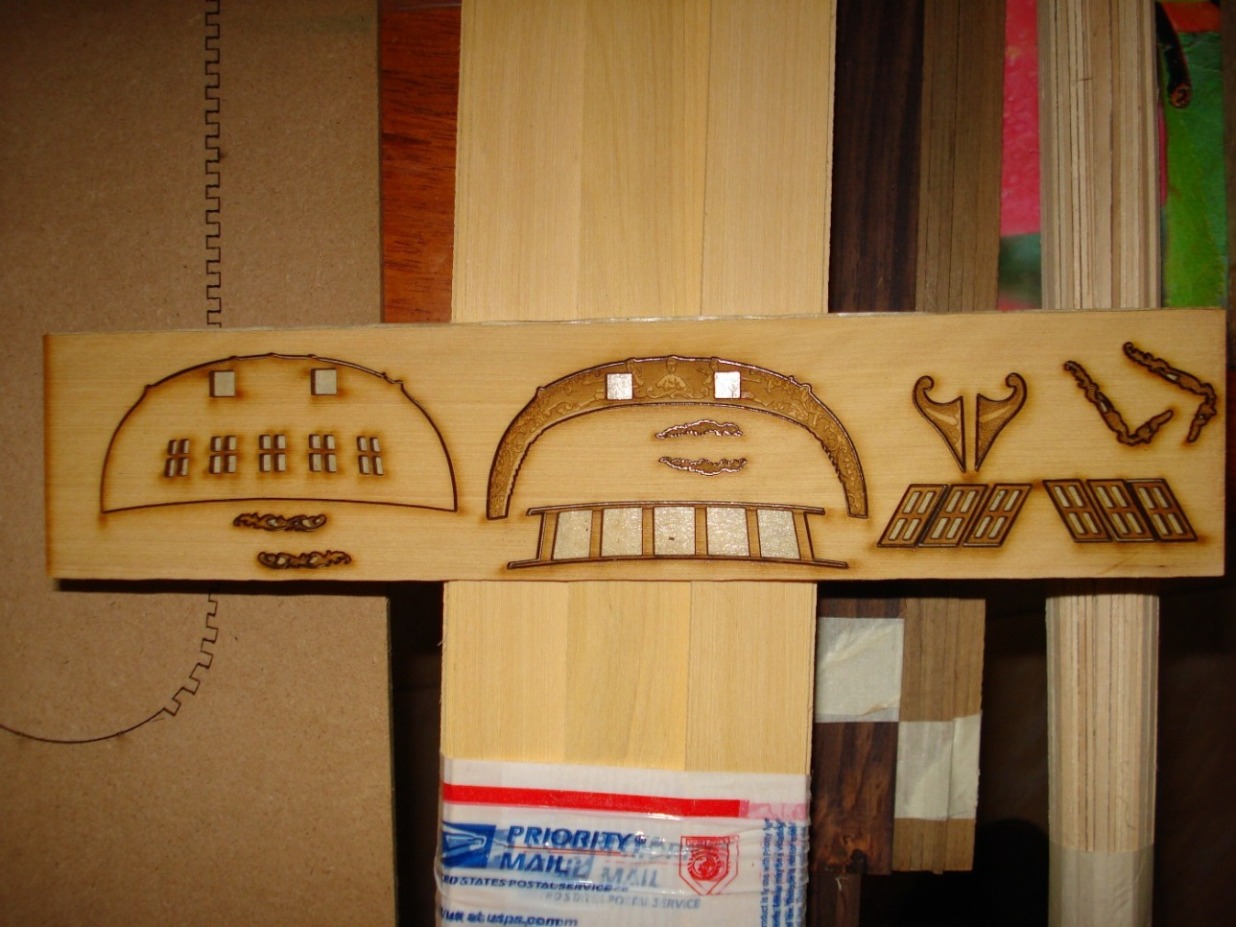

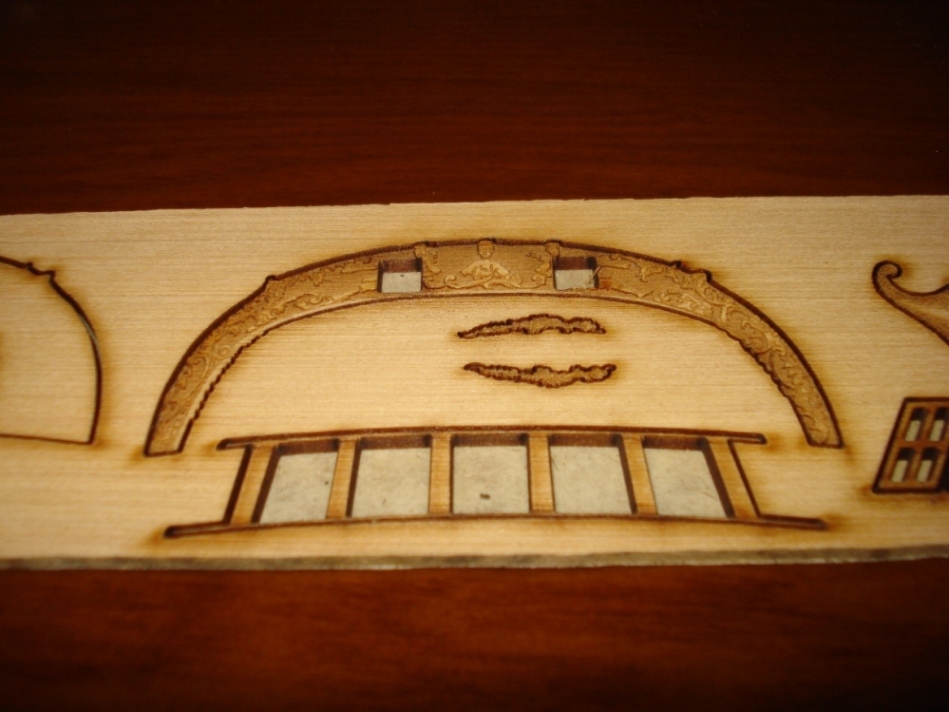

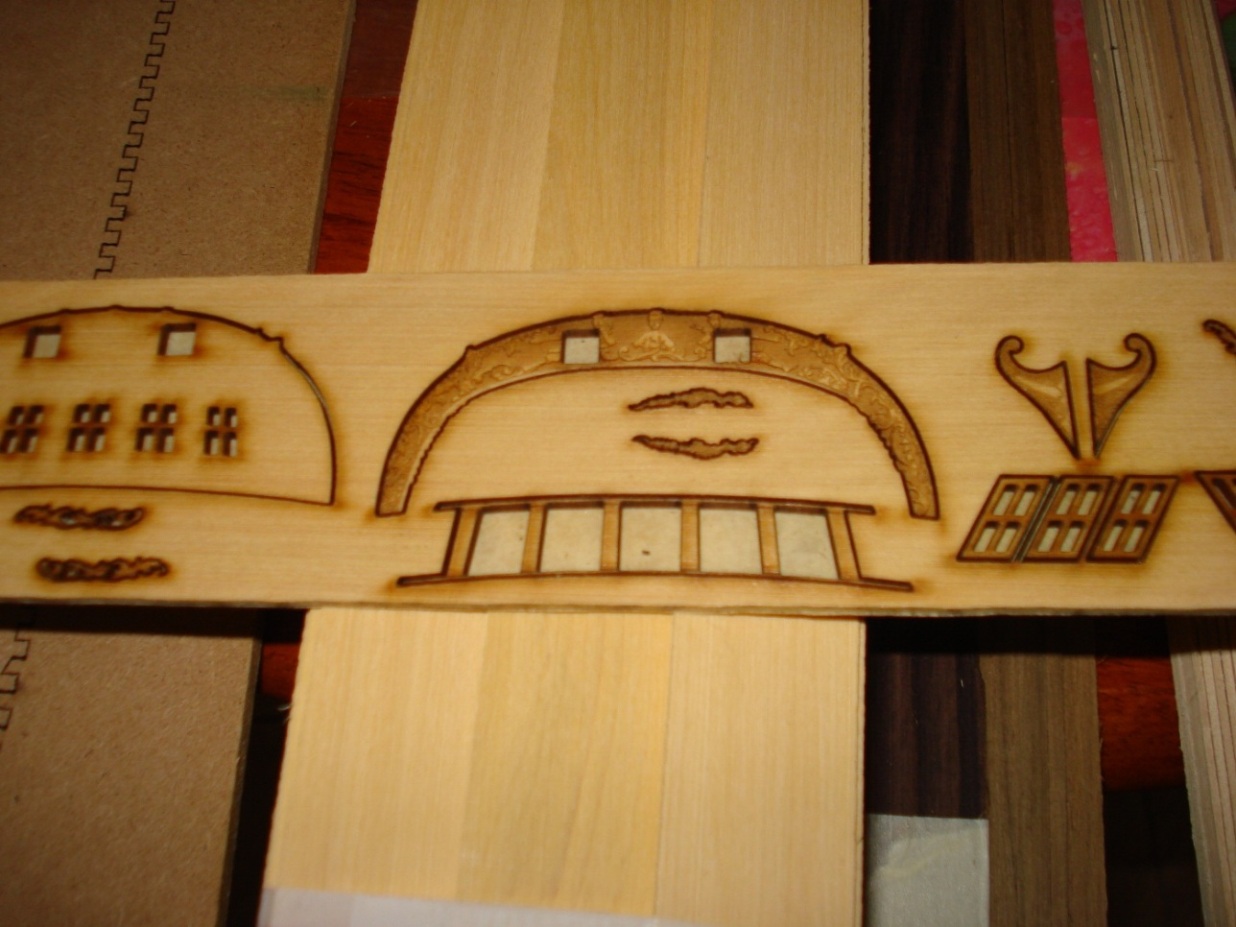

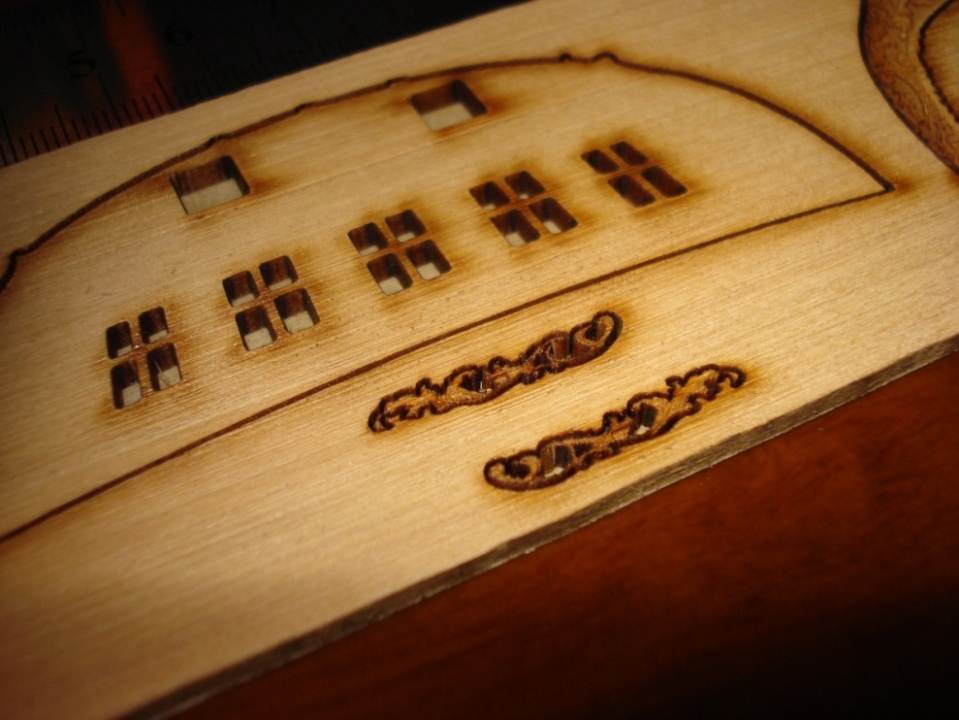

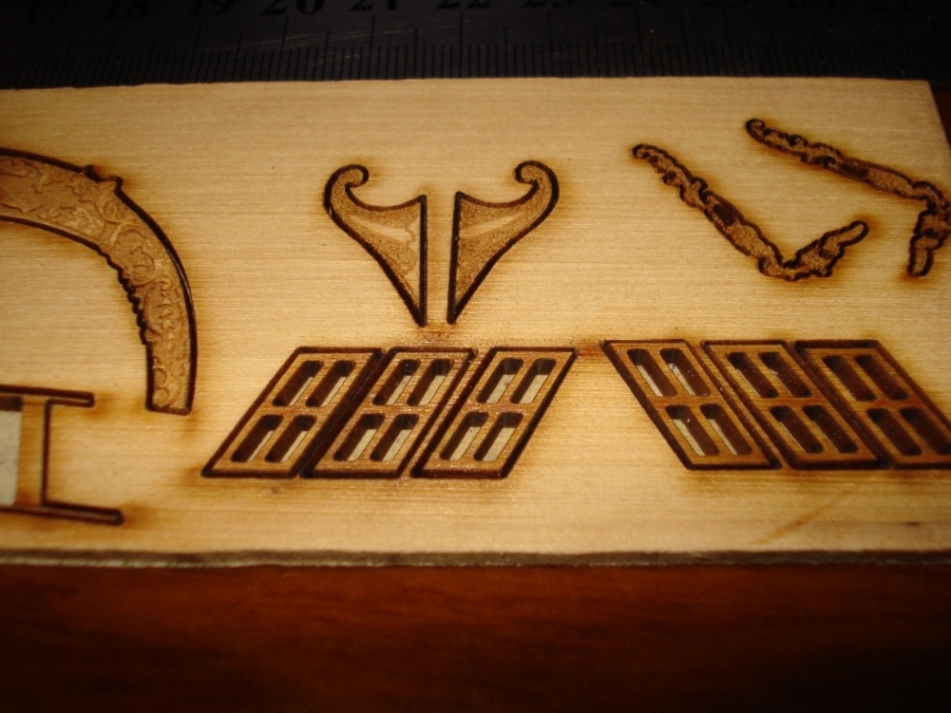

Вся резьба на одной полоске самшита 25 х 5,4 см! Все выглядит аккуратно, что бы извлечь элемент, подрезать ничего не надо- все держится на приклеенной с обратной стороны дощечки клейкой бумаге!

[egen]

А что это за материал? На самшит (в моем понимании) совсем не похож. Это какая нибудь американская груша...

[DPK]

Спасибо!
А как в наборе дела с мелочевкой? Блоки-юферсы-травленка-все_остальное?

[Evgeny Bosh]

Блоки-юферсы-травленка-все_остальное?

Ничего этого нет! Предполагается, что модель будет без такелажа!

[Evgeny Bosh]

А что это за материал? На самшит (в моем понимании) совсем не похож. Это какая нибудь американская груша...

По-спецификации -самшит, только слегка темнее!

[egen]

Если не попадалось по этому набору - вот пример Ратлера от Хана.
Автор блога делает все буквально только одним ножем, очень подробно постит.
http://modelshipworld.com/phpBB2/viewto ... 30&start=0

[Evgeny Bosh]

Уважаемые комрады!
Как мною ранее было обещано - приступаю к сборке этого кита!
Сборку буду осуществлять по-четрежам и технологии предложенной мистером Ханом.

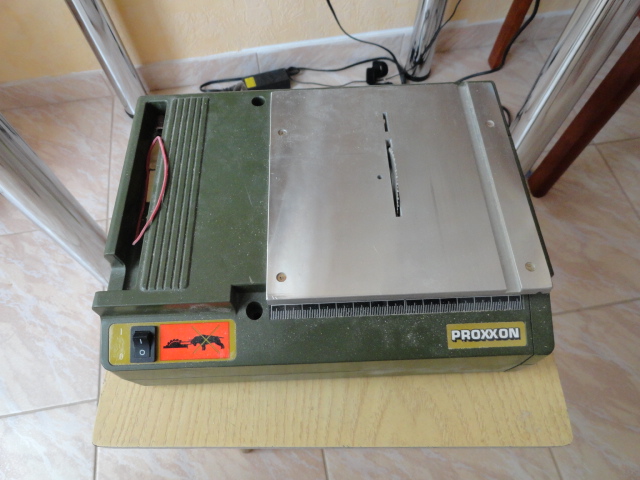

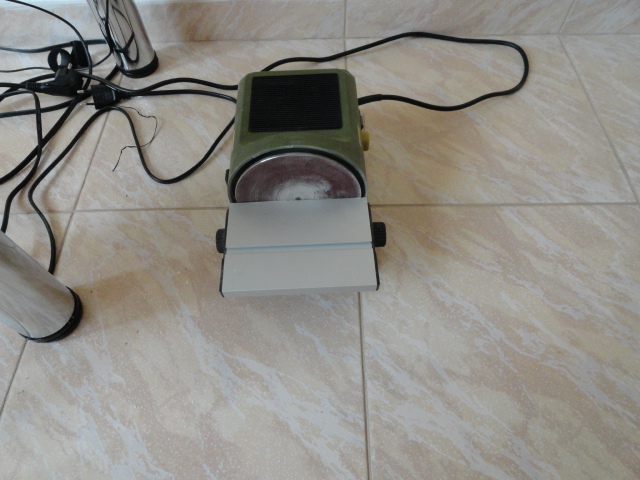

На первичном этапе при сборке шпангоутов и киля использую в основном циркулярку KS-у и шлифовалку 125TG!

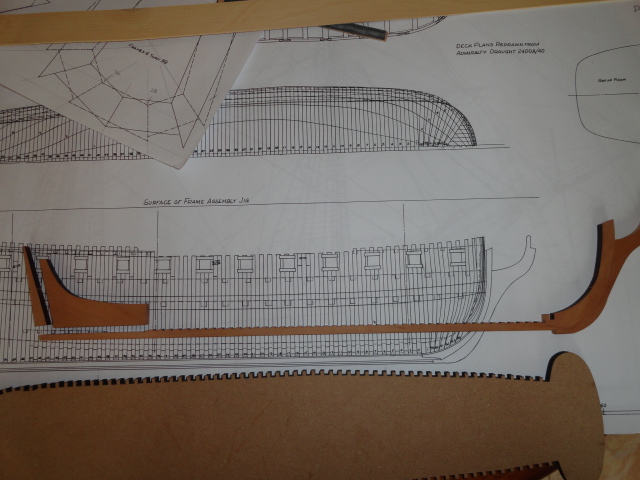

Сам киль с прилагающимися элементами были вырезан к набору лазером на плашке толщиной 5.9 мм. Сложностей со сборкой форштевня не возникло, убрав незначительную конусность шлифовалкой и подогнав в стыках все скленил.

[Evgeny Bosh]

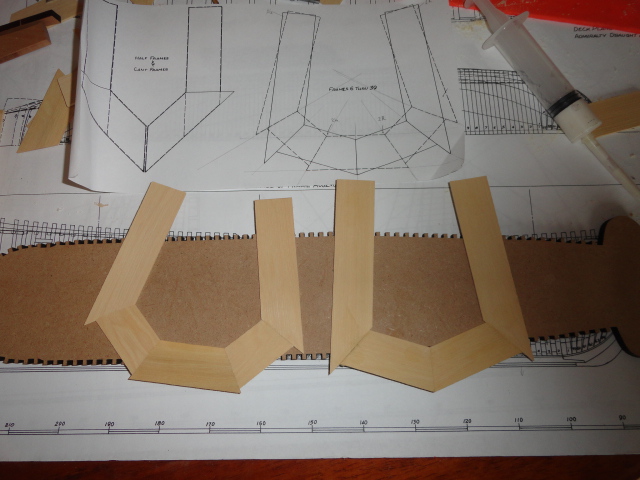

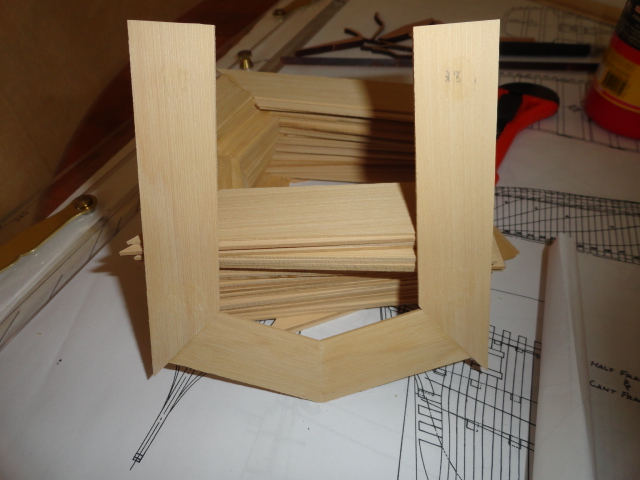

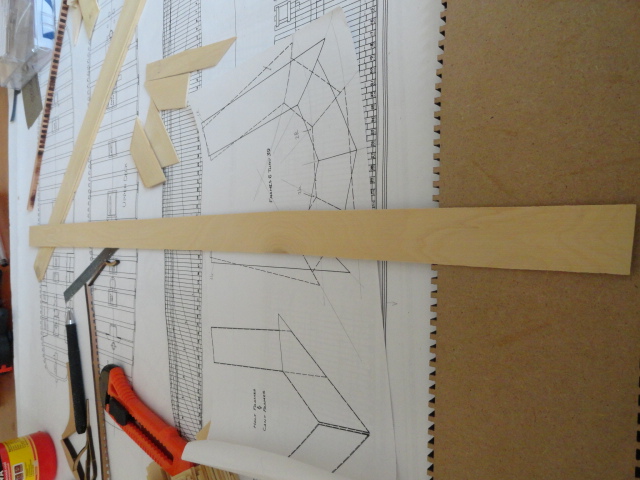

Следующим этапом - заготовка из планок самшита приложенных в наборе рамок по шаблонам чертежей для дальнейшей их склейки под прессом.
Этот этап характерен нудностью и однообразностью работы, так как по- шаблону нужно сделать 33 заготовки для шпангоутов с 6 по 39 номера.
Затем требуется по- шаблону изготовить заготовки для шпангоутов с 1 по 5 номера для носа и кормы - с 40 по 47 номера.

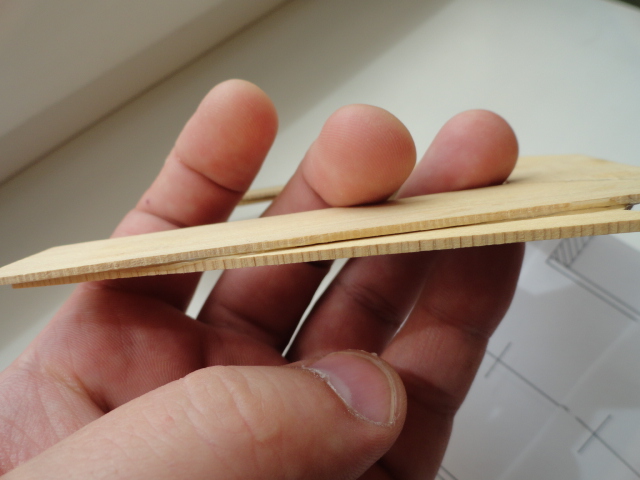

При сборке заготовок нужно обратить внимание на толщины элементов из которых эти рамки собираются, так как в каждом отдельном случае планки разные по- толщине. Так я ошибочно сделал 11 рамок к 33 заготовкам. Вопрос бы не стоял, если планки были бы даны с запасом в толщине, но так как ширина в самом киле под шпангоуты чуть больше, чем средняя толщина 2 планок без клея, то сшлифовывать ступеньки бедет не с чего.
Так, что важно соблюдать принцип - одна планка-одна рамка!

[Evgeny Bosh]

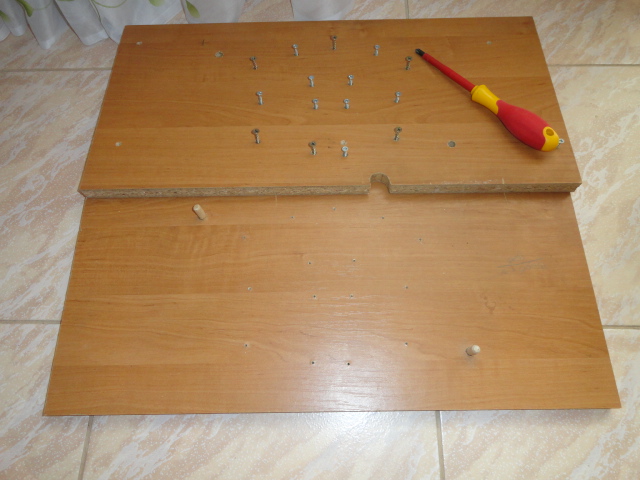

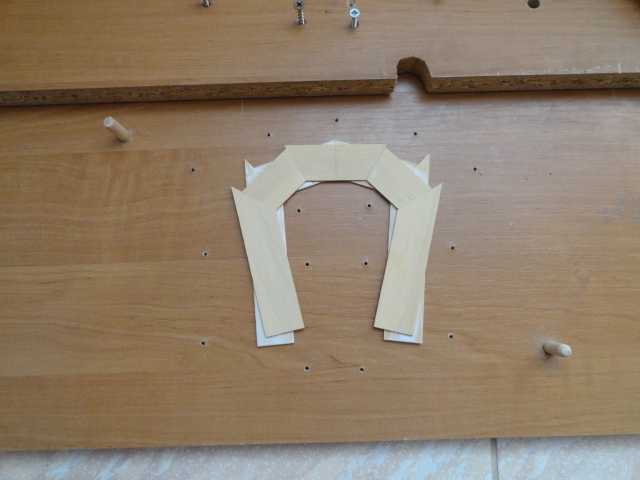

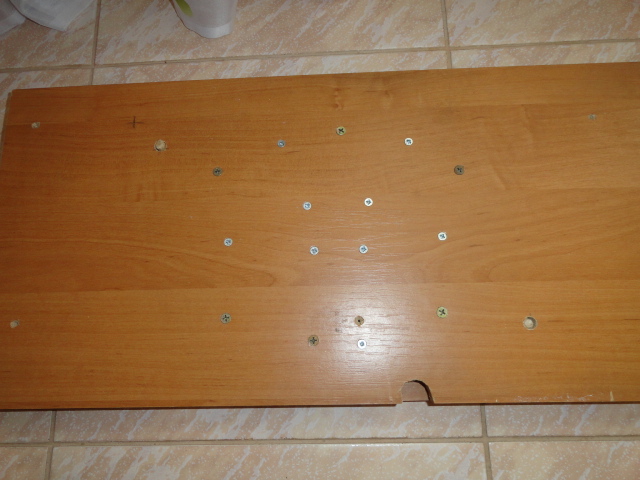

При склейке рамок сталкнулся с очередной трудностью - рамки при пропитке клея ПВА прогибаются, потому пришлось сооружать не хитрое приспособение для проклейки заготовок под прессом.
В среднем проклейка одной заготовки под прессом у меня занимает 3 часа.
Что бы клей быстро не схватывался прикупил свежего клея ПВА - 2 месяца.
Перед проклейкой рамок каждую из ее сторон я как следует процикливаю - получается гладкая и ровная поверхность.
На 18 заготовок у меня ушло 3 дня, правда особо я не напрягался.
