Набор Бригантина Феникс М1:72 от Милании

[Jakal]

Отмечусь...
Всем строителям Феникса привет
Я смотрю на этом форуме его также много людей строят...
Покажу и я свое творение...
Строю с начала марта 2013 г.

Корпус покрыт льняным маслом.

Почему так долго? Потому что начал с малых доделок и понеслось...

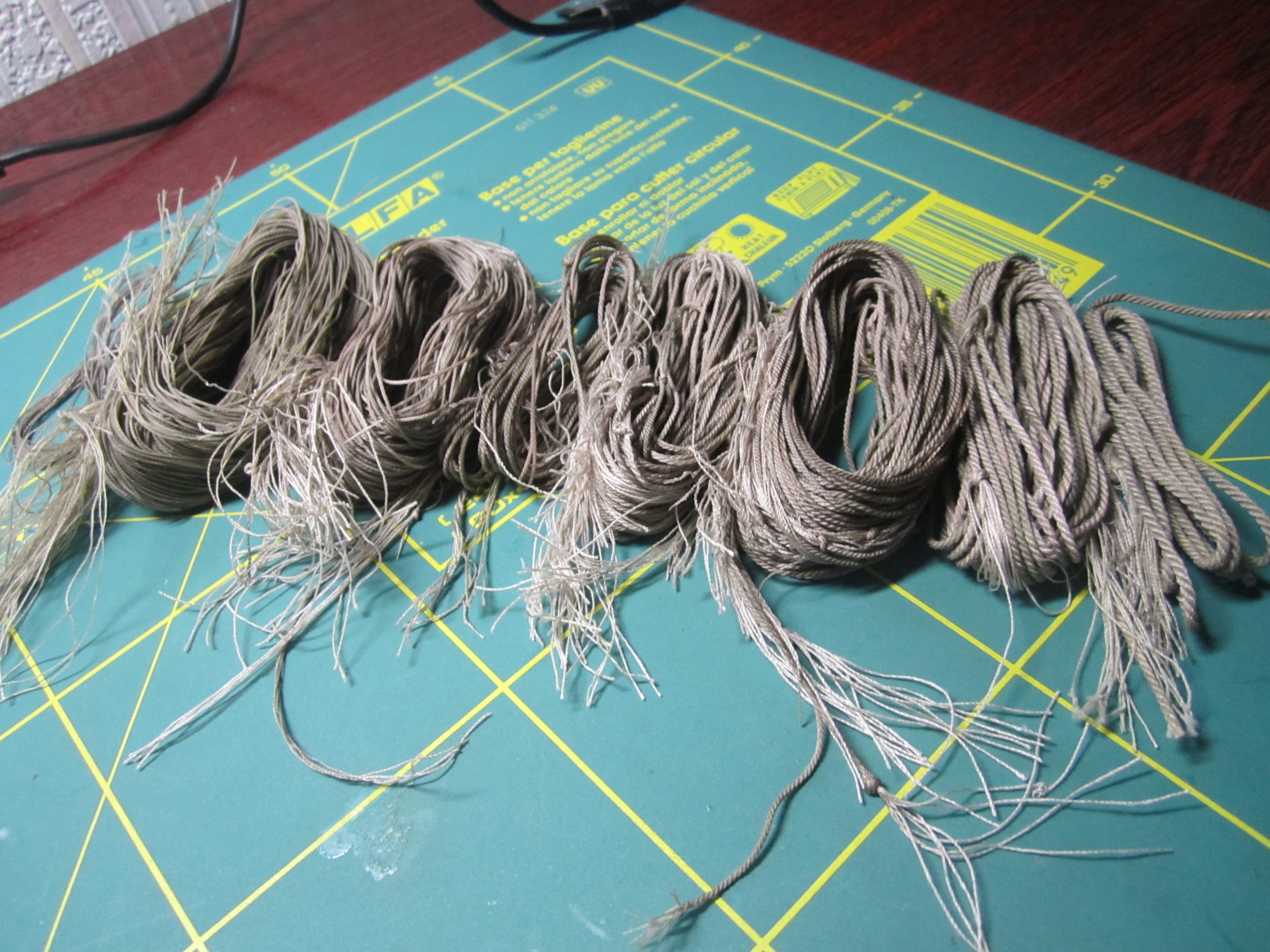

Сейчас навиваю канаты на такелаж:

[Sadko]

Отмечусь...
Всем строителям Феникса привет
Почему так долго? Потому что начал с малых доделок и понеслось...
Сейчас навиваю канаты на такелаж:

Доброго здравия !
Отлично смотрится. Палуба один из моментов переделки. А что еще планируете ? И еще вопрос ... тросы левой свивки... почему такой выбор?

[Олег Серегин]

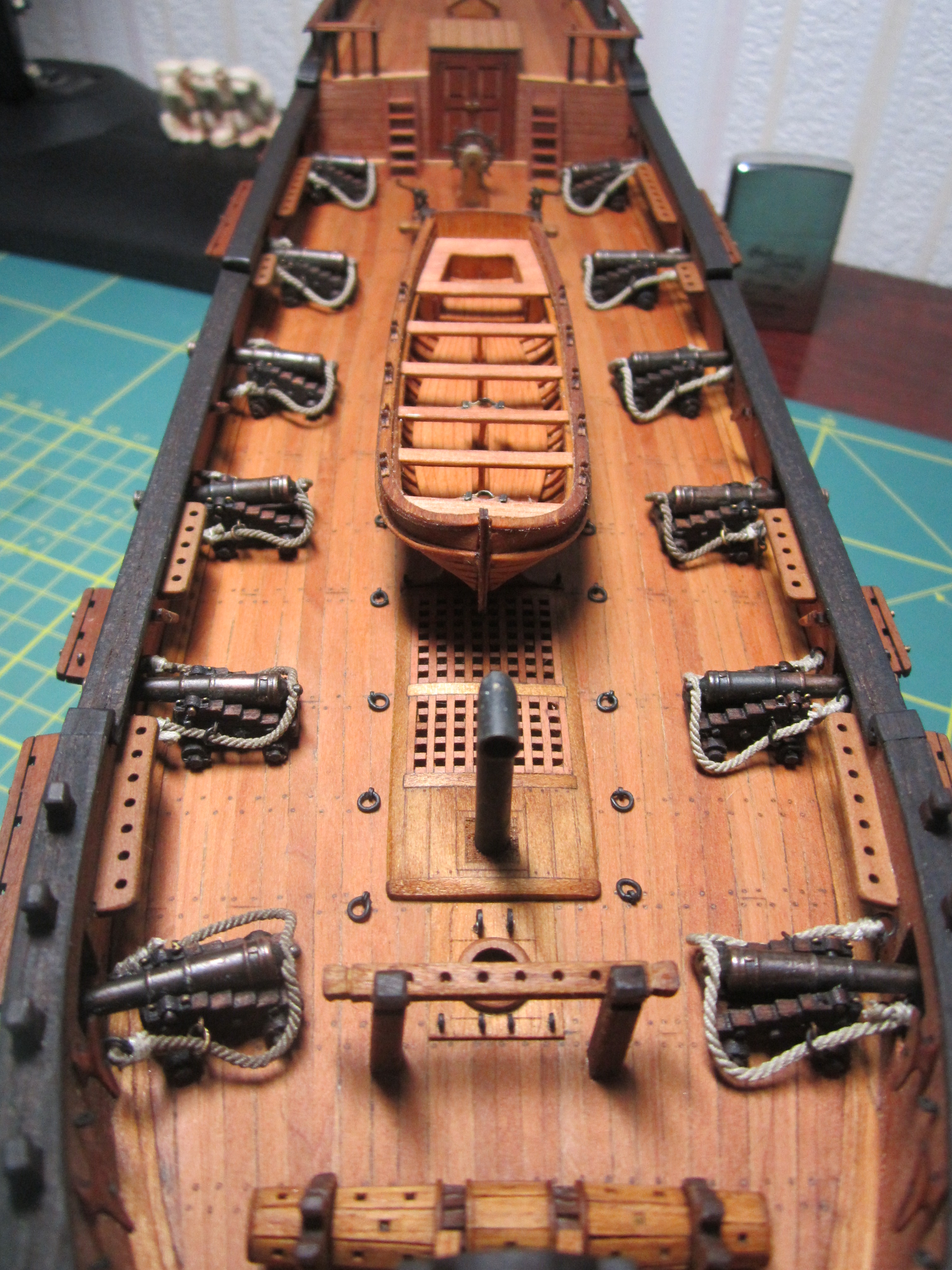

А я бы рымы, что в усиленном поясе вдоль коммингсов люков на палубе идут, расположил бы напротив орудий

[Jakal]

Левая навивка потому что при кабельной очень много брака получается...

Переделок уже много. Палуба сборная - из груши.
Также доделаны - якоря (добавлены топ-буи), юферсы, нагели, блоки, бархоуты, сделана имитация нагелей в корпусе и на палубе, переделана кормовая часть, увеличено количество гвоздей на петлях руля (по 3 уж точно не было), немного изменены ватервейсы, доработаны лафеты пушек, повторяют погибь палубы рустеры, из предлагаемой латуни оставлены только орел и название судна (орла все еще планирую вырезать из груши)...ну и так еще по мелочи...

Что касается рымов, то они предназначены не для орудий, а для якорного каната.

[Sadko]

Левая навивка потому что при кабельной очень много брака получается...

Как раз кабельная и должна быть левой свивки...-это значит, что из тросов правой свивки свивается кабель левой. (это якорный канат и ванты), а все тросы должны быть правой свивки. У вас же тросы левой свивки... вот собственно к чему я.
Если на канат можно приложить русскую букву "И" - это правая скрутка, если латин. "N" - это левая
вот тут есть инфо http://forum.modelsworld.ru/topic4701.html

[Jakal]

Спасибо, я все время путаю...но не суть важно. Весь такелаж одной навивки...

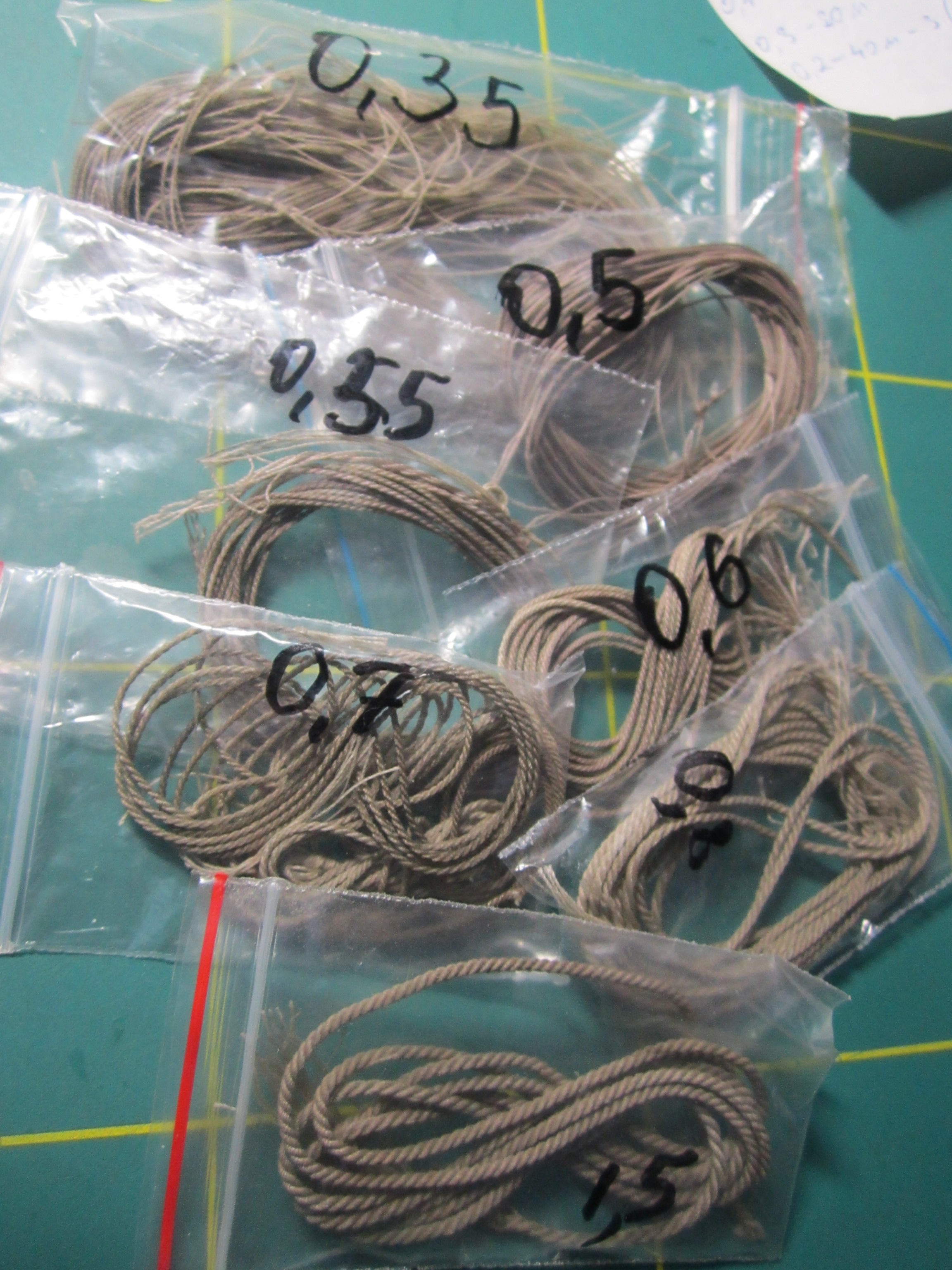

Вот пока не весь навитый такелаж:

[Бахлюль]

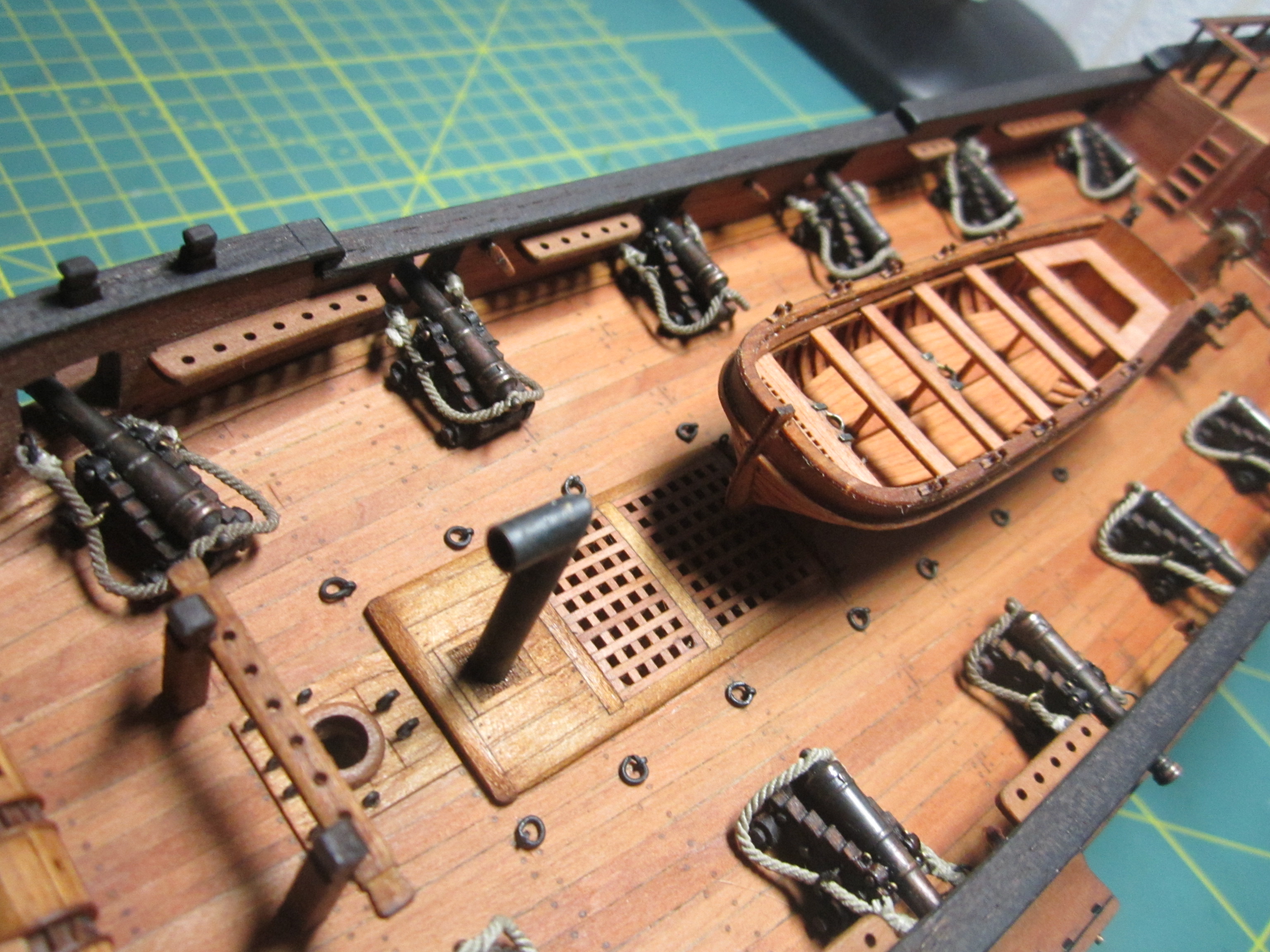

Коллеги, попал в засаду. Ткните носом в инструкцию или своими словами. Как обвязать пушки? Узел и диаметр/цвет нити?

Спасибо

[Jakal]

Текстовая инструкция п. 6.35. Там указан номер нити. По спецификации ищите нужное название каната (брюк).

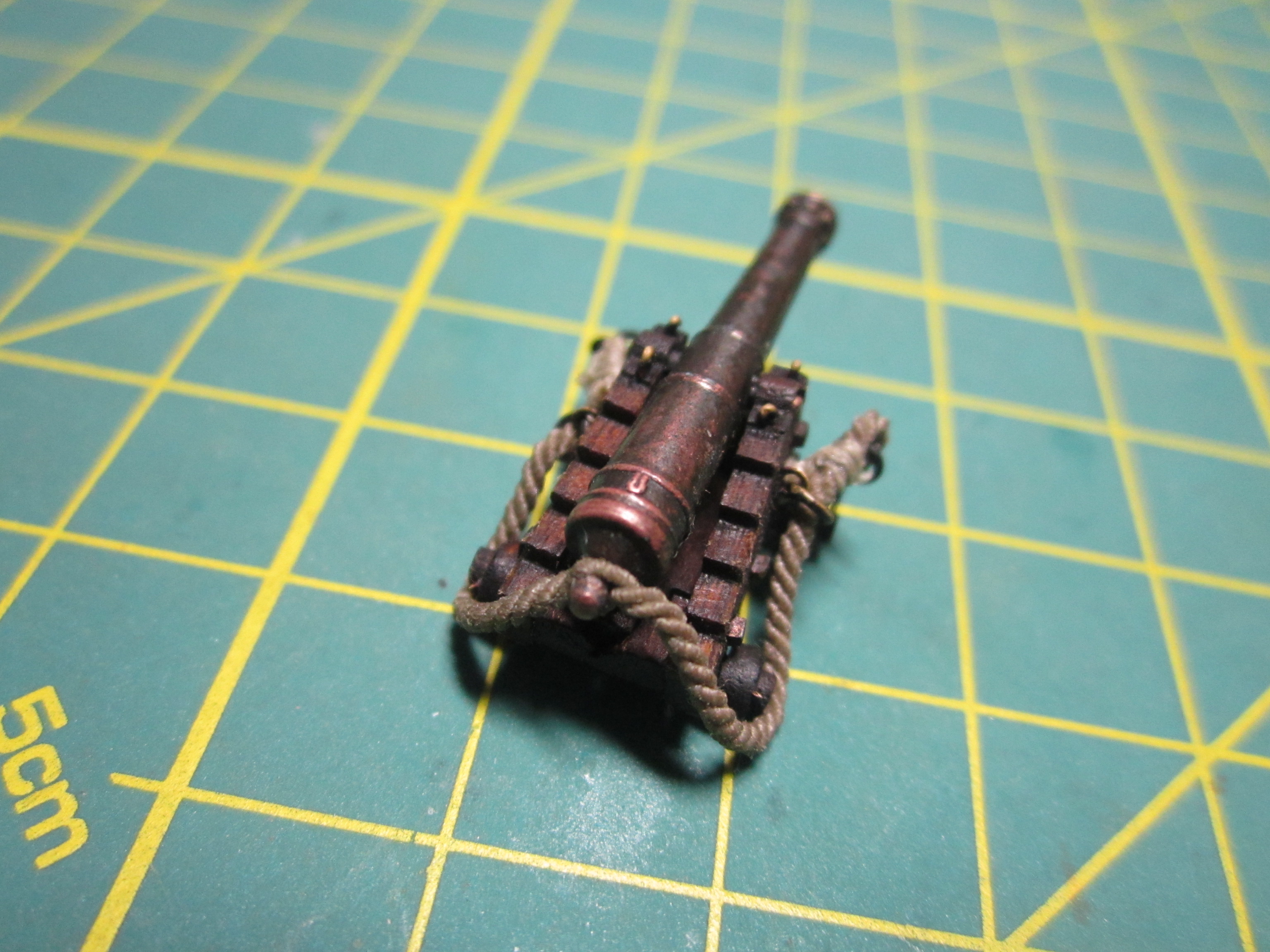

Узел правильный - это расшитый канат. Не нужно его обматывать вокруг ствола как это сделали многие - это неправильно. В канате при помощи иглы делается отверстие и продевается на ствол. Вот собственно и весь "узел"...

Мой брюк не родной - предупреждаю сразу чтобы не искали такой же в наборе...

[Бахлюль]

Спасибо большое. Перечитал инструкцию много раз, а найти не смог. От работы отупел совсем

[Бахлюль]

Коллеги, не получается разобраться со шлюпкой.

Подскажите пожалуйста

Не могу увязать между собой инструкцию по сборке, картинку и спецификацию

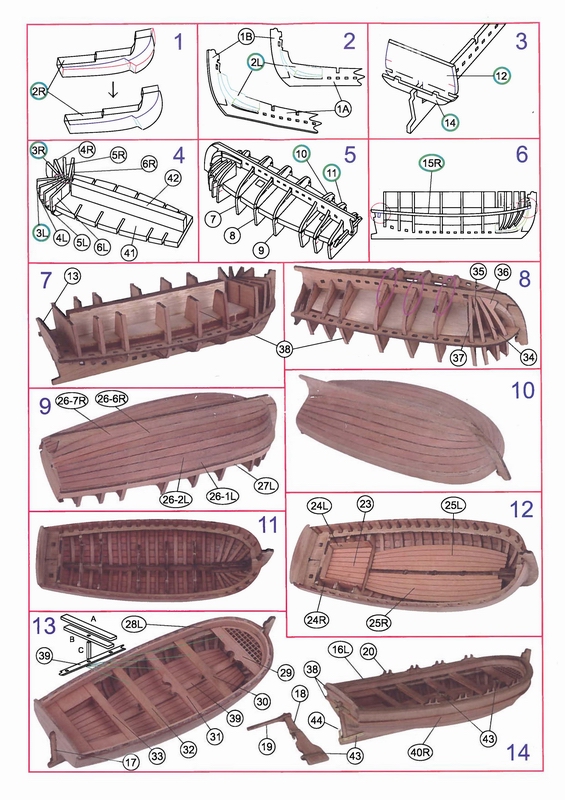

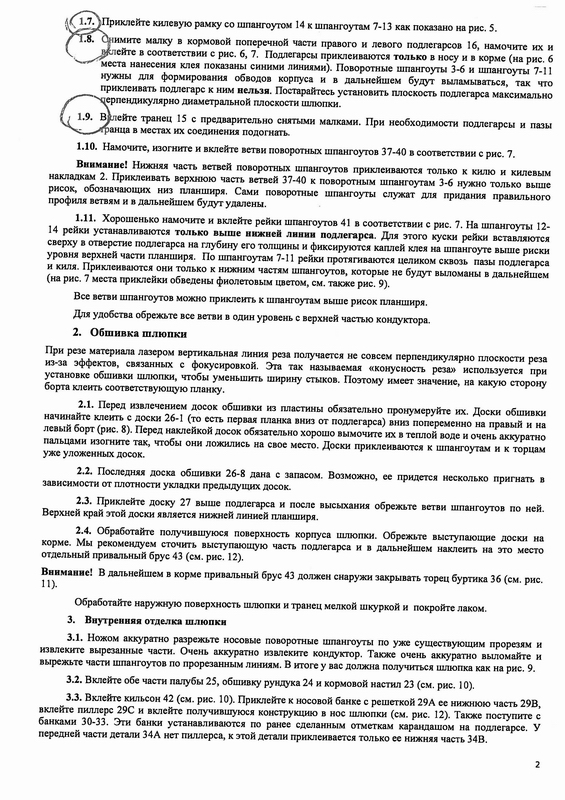

1. Инструкция п.1.10 про поворотные шпангоуты 37-40. Картинка рис.7 (куда клеить 37-40 конкретно?) Которые из них поворотные?
2. Куда и каким образом вообще клеить шпангоуты 41? На рисунке 7 я их вообще не вижу?

С уважением

[Tnax]

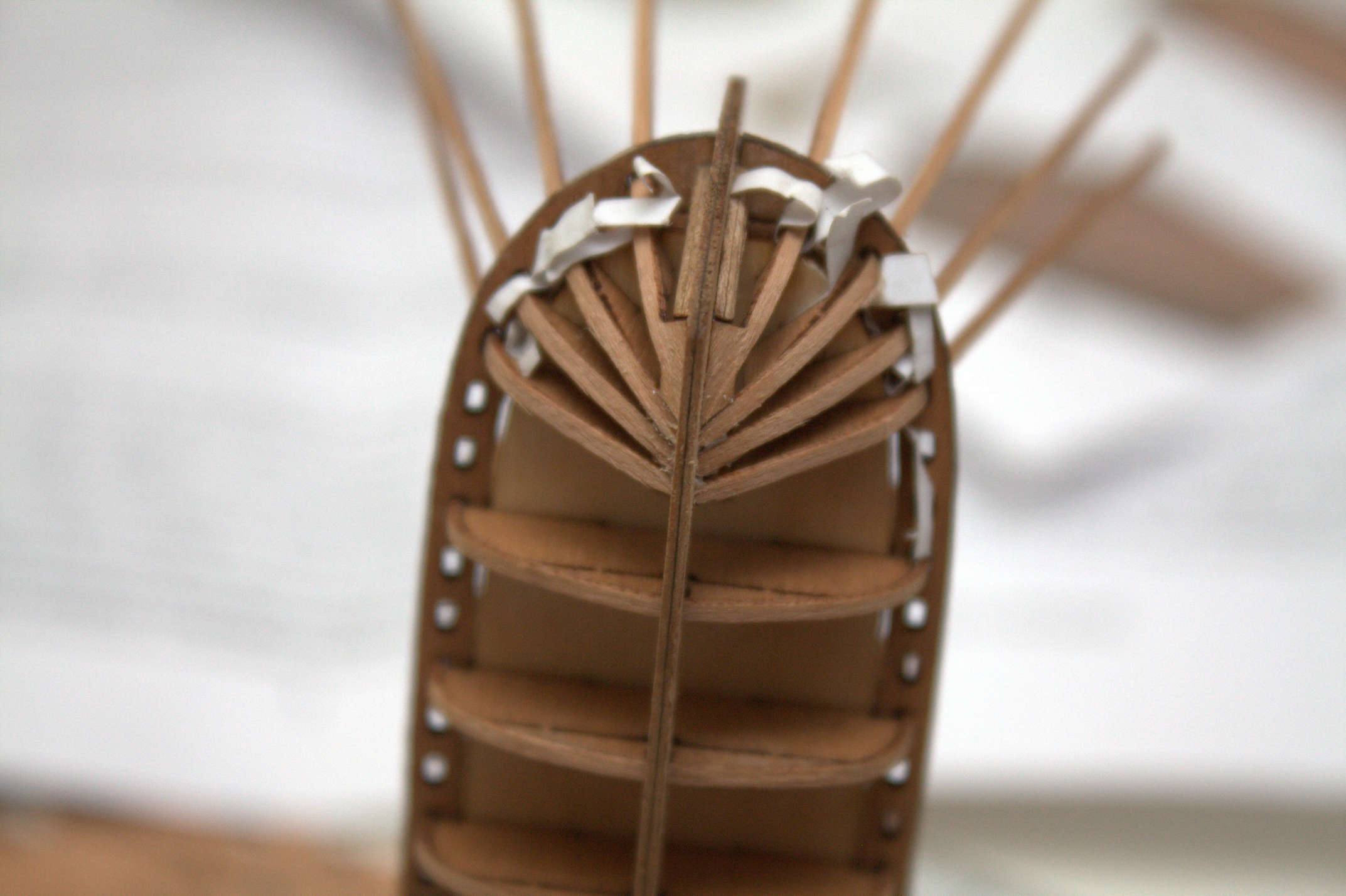

Покажите ваш прогресс по шлюпке на фото
На партлисте неверная нумерация.
Верхние шпангоуты на грушевом листе (у вас это 37-40) на рисунке соответствуют 34-37 - это и есть поворотные
Клеить их нужно в месте вставки в киль (общий паз для всех 4х) и выше линии борта (риска на поворотном каркасе 3-6 R\L)

41 у вас в партлисте, это 38 на рисунке.
Клеить нужно только выше рисок на каркасных шпангоутах и в месте прилегания к килю и той части каркаса, что после отлома кондуктора останется в лодке

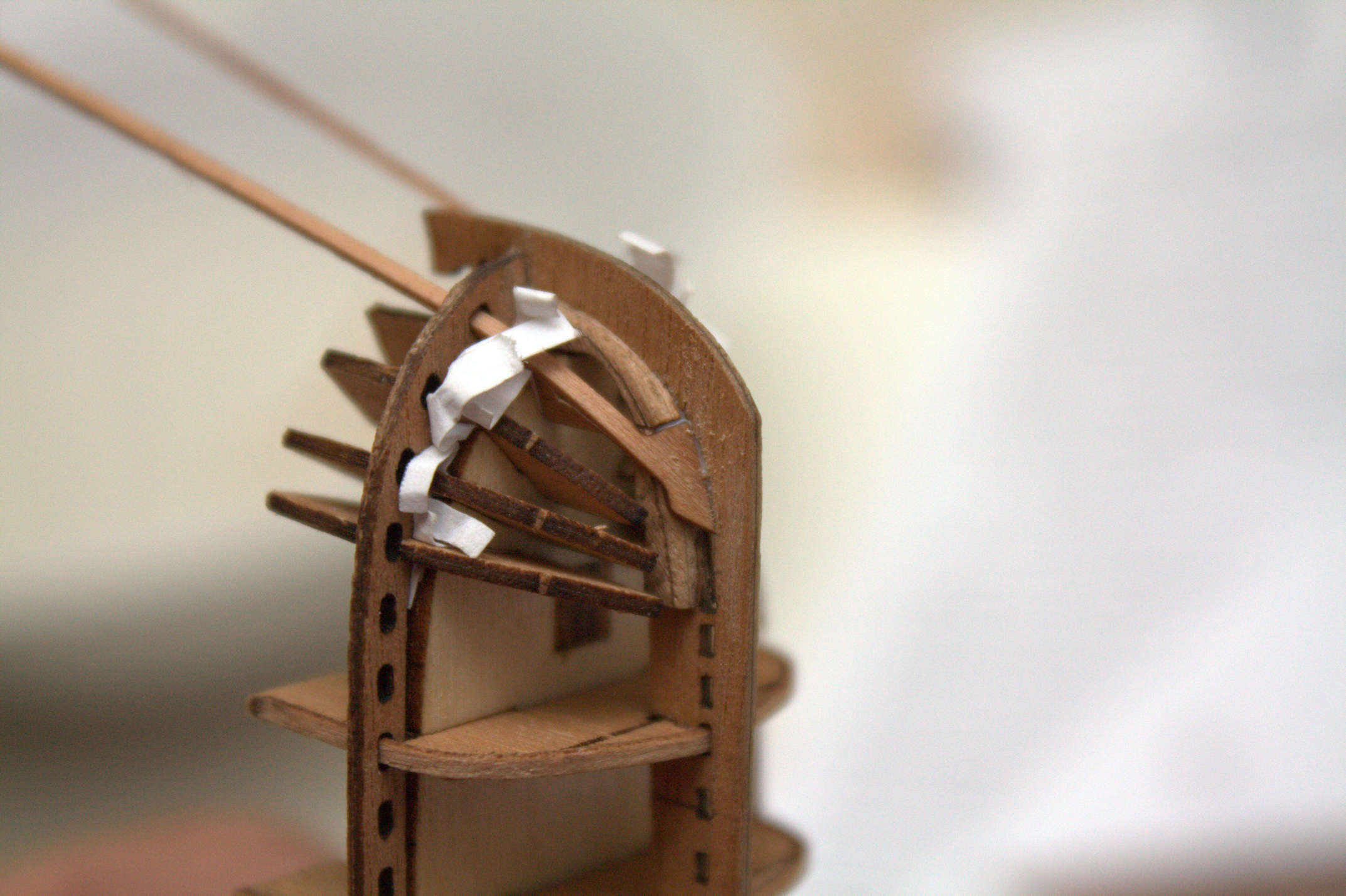

Видны на дне шлюпки части, к которым нужно клеить 38 (41)

[Михаил Яблоков]

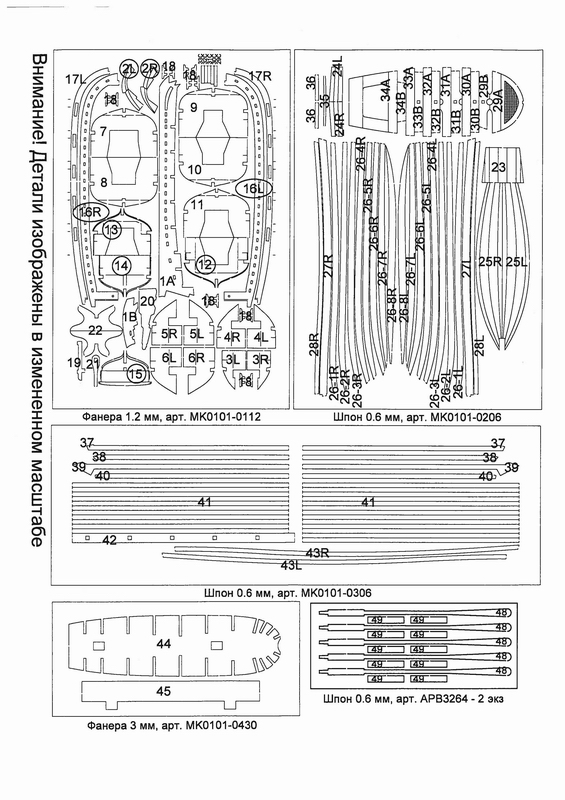

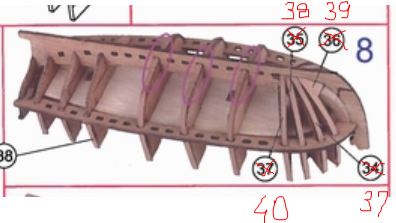

Вот поправил рисунок для наглядности.

И в дополнение по 41 (38). Оставшиеся клеяться после удаления стапеля. Так, что повнимательней при приклейке обшивки. Отверстия в киле клеем не заливать.

[Бахлюль]

Огромное спасибо, коллеги.

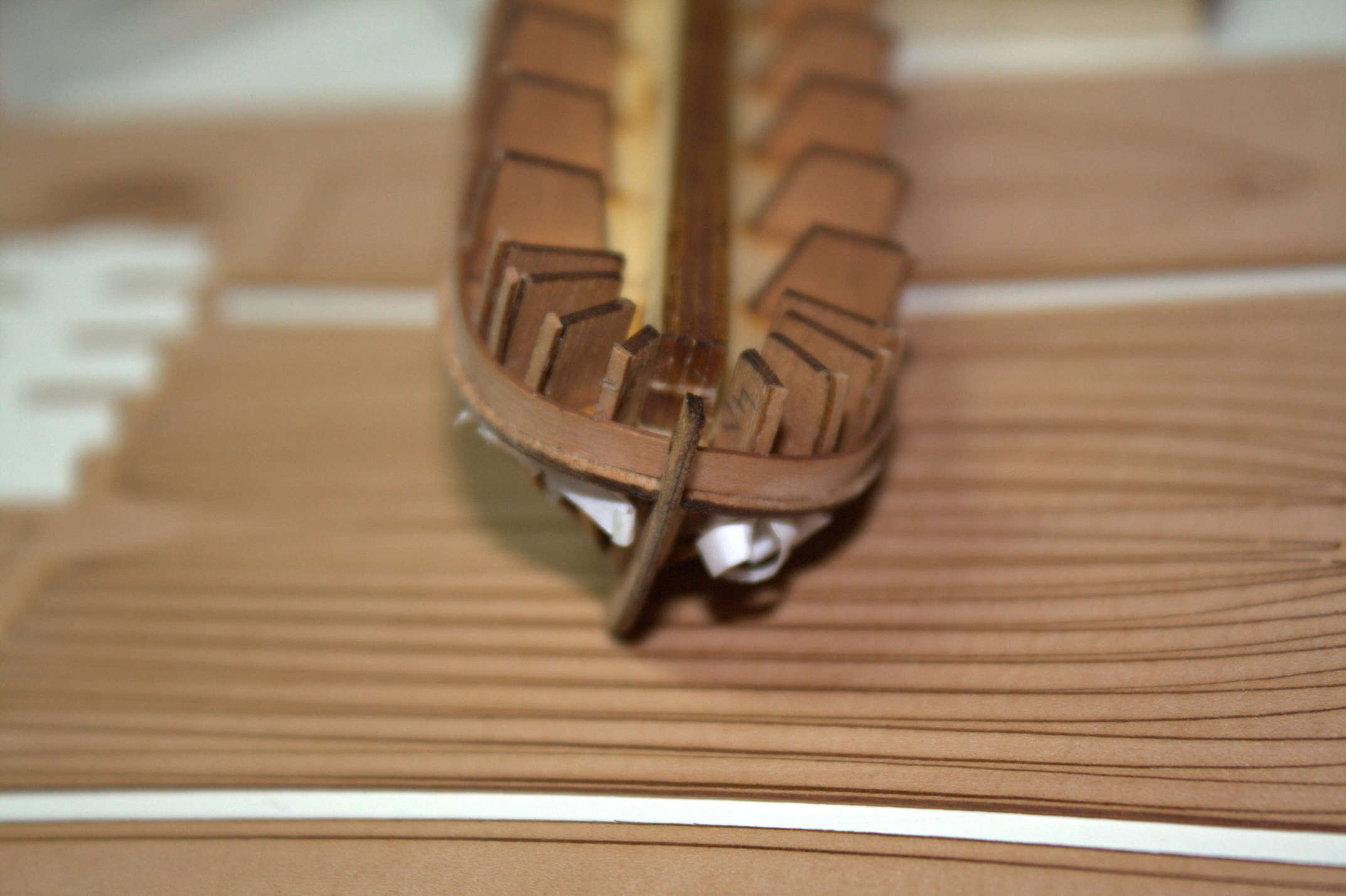

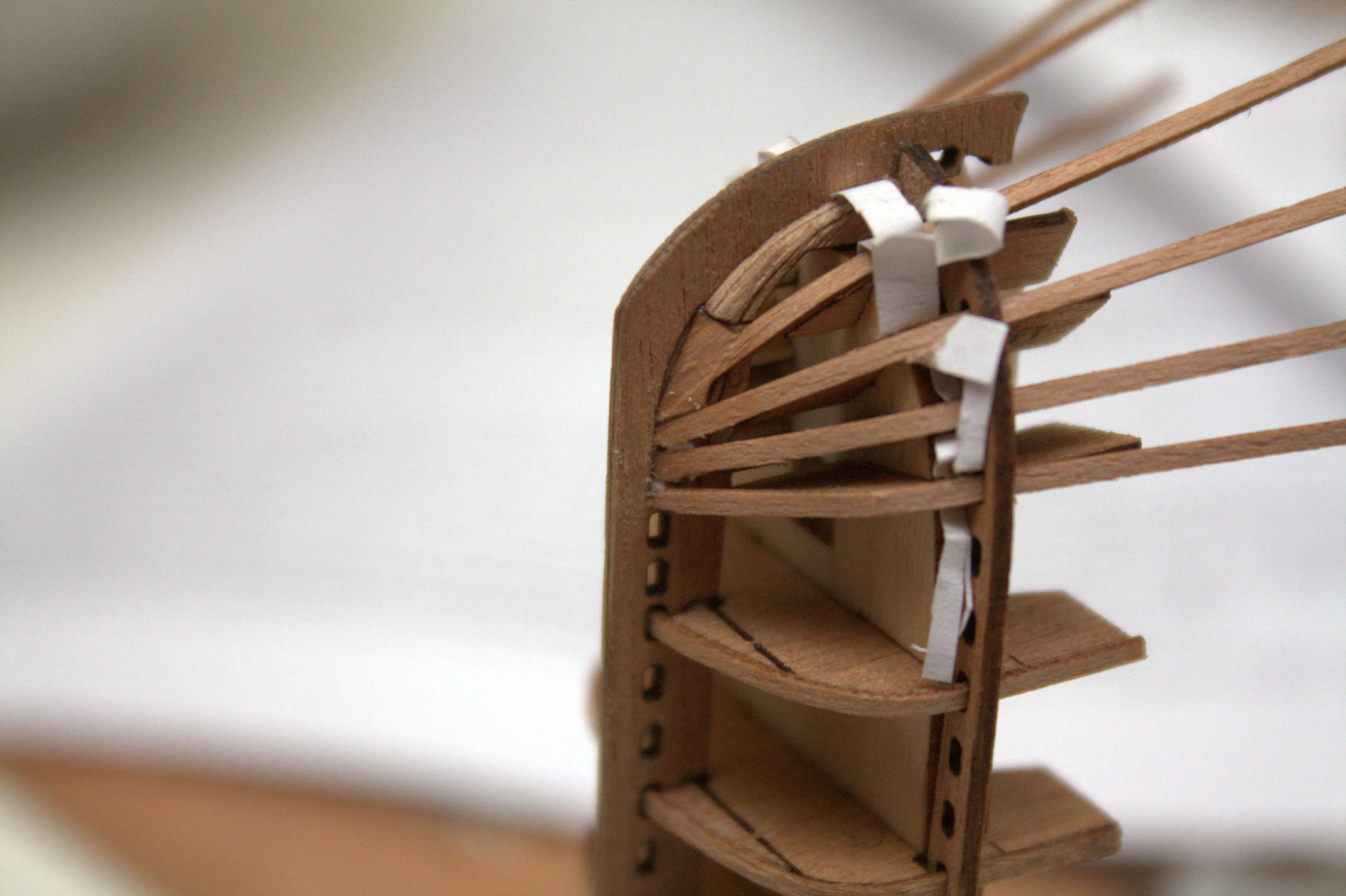

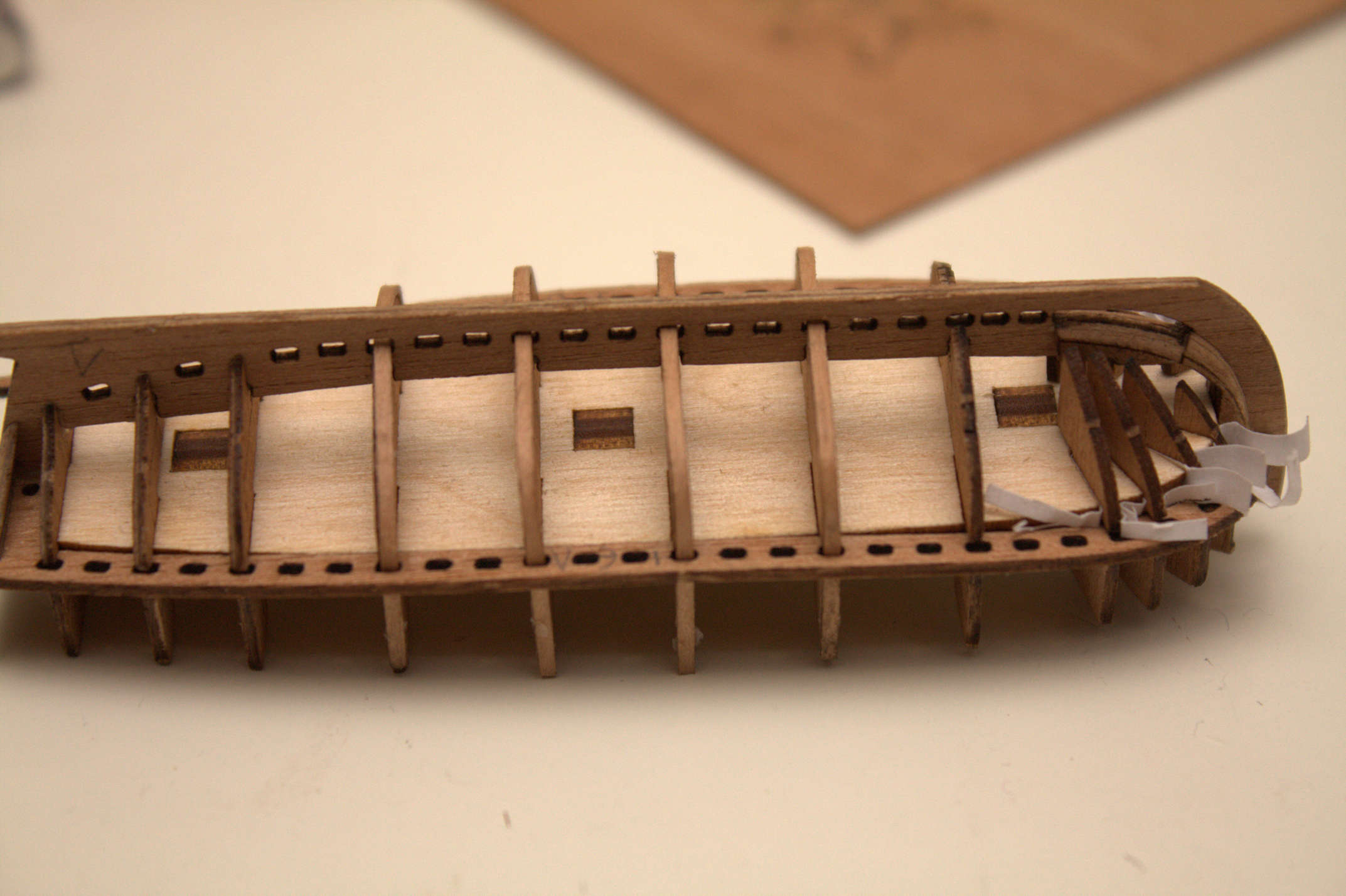

На данный момент у меня собран каркас для сборки шлюпки + подлегарсы. Вчера хотел начать клеить шпангоуты, но столкнулся с пересортицей в документации

[Oldpepper]

Бахлюль, обрати внимание у тебя инструкция от шлюпки длиной 75 мм, а Tnax пояснял на примере шлюпки длиной 95 мм. В наборе должна быть 95 мм шлюпка. Может тебе инструкцию от другой шлюпки положили, отсюда и путаница?

[Tnax]

Oldpepper
Стыдоба мне.... и как я не увидел это
Срочно повышать проф скиллы
