Изготовление палубы, последовательность
Модераторы: FreeLander, Valentin Demin
- Pointer
- Сообщения: 39
- Зарегистрирован: Ср мар 21, 2012 20:22
- Откуда: Санкт-Петербург
- Благодарил (а): 7 раз
Изготовление палубы, последовательность
Доброго времени суток.
Вопрос новичка - потому прошу сильно не бить
В какой последовательности изготоваливается палуба?
1. подложка
2. палубный настил
3. изгиб на седловатость и погибь
4 вырезы под мачты, люки и прочие отверстия в палубе?
Заранее благодарю за внимание
Вопрос новичка - потому прошу сильно не бить
В какой последовательности изготоваливается палуба?
1. подложка
2. палубный настил
3. изгиб на седловатость и погибь
4 вырезы под мачты, люки и прочие отверстия в палубе?
Заранее благодарю за внимание
Последний раз редактировалось Pointer Сб май 05, 2012 13:29, всего редактировалось 1 раз.
Я новичок в судомоделизме, потому заранее прошу простить за огрехи в терминологии, долгопонимание и т.д.
С уважением,
Артём
___________
Тренируюсь на шлюпках, баркасах и т.д.
На стапеле - тендер "Поспешный" по чертежам издательства Shipworks Блог постройки
С уважением,
Артём
___________
Тренируюсь на шлюпках, баркасах и т.д.
На стапеле - тендер "Поспешный" по чертежам издательства Shipworks Блог постройки
- baboo
- Сообщения: 568
- Зарегистрирован: Чт июн 02, 2011 9:52
- Благодарил (а): 45 раз
- Поблагодарили: 31 раз
Re: Изготовление палубы, последовательность
Тут наверное каждый делает как ему удобно.
Но я считаю 2 способа наиболее удачными:
первый когда фальшборт не заужен, как на галеонах
1. изгиб должен быть в самом начале (продиктован бимсами или шпангоутами)
2. подложка должна (повторить изгиб)
3. настил рейки по вкусу (с конопаткой или без) потом циклевка
4. вырезы под мачты, люки и прочие отверстия в палубе.
второй, когда фальшборт не заужен и палубу одной деталью не поставить...
1. изгиб должен быть в самом начале (продиктован бимсами или шпангоутами)
2. делаю болван, который полностью повторяет кривизну палубы во всех плоскостях.
3. болван обтягивается клеенкой. А поверх накладывается несколько слоев картона размоченных в воде + ПВА. По краям прижимаю кнопками
4. сверху настил рейки по вкусу (с конопаткой или без) Здесь удобней укладывать толстыми рейками
5. циклевка (можно канцелярским ножом)
6. вырезание по выкройке палубы
7. разрезание на двое
8. укладывание половинок на место http://gallery.shipmodeling.ru/main.php ... mId=126755
9. вырезы под мачты, люки и прочие отверстия в палубе.
4. после сушки
P. S. Хотя второй способ сложней но мне он нравится больше, потому как он позволяет исправлять большое кол-во ошибок, которые по неопытности всегда допускаются
да и циклевать всегда удобней на болване а не на реальном корпусе модели
Но я считаю 2 способа наиболее удачными:
первый когда фальшборт не заужен, как на галеонах
1. изгиб должен быть в самом начале (продиктован бимсами или шпангоутами)
2. подложка должна (повторить изгиб)
3. настил рейки по вкусу (с конопаткой или без) потом циклевка
4. вырезы под мачты, люки и прочие отверстия в палубе.
второй, когда фальшборт не заужен и палубу одной деталью не поставить...
1. изгиб должен быть в самом начале (продиктован бимсами или шпангоутами)
2. делаю болван, который полностью повторяет кривизну палубы во всех плоскостях.
3. болван обтягивается клеенкой. А поверх накладывается несколько слоев картона размоченных в воде + ПВА. По краям прижимаю кнопками
4. сверху настил рейки по вкусу (с конопаткой или без) Здесь удобней укладывать толстыми рейками
5. циклевка (можно канцелярским ножом)
6. вырезание по выкройке палубы
7. разрезание на двое
8. укладывание половинок на место http://gallery.shipmodeling.ru/main.php ... mId=126755
9. вырезы под мачты, люки и прочие отверстия в палубе.
4. после сушки
P. S. Хотя второй способ сложней но мне он нравится больше, потому как он позволяет исправлять большое кол-во ошибок, которые по неопытности всегда допускаются
да и циклевать всегда удобней на болване а не на реальном корпусе модели
Море - это вечное движение и любовь, вечная жизнь. Жюль Верн
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
- Pointer
- Сообщения: 39
- Зарегистрирован: Ср мар 21, 2012 20:22
- Откуда: Санкт-Петербург
- Благодарил (а): 7 раз
Re: Изготовление палубы, последовательность
Большое спасибо за подробный ответ.
тогда вопрос в догонку - как согнуть подложку? намочить в нашатырном спирте и прижать по месту пока не высохнет?
тогда вопрос в догонку - как согнуть подложку? намочить в нашатырном спирте и прижать по месту пока не высохнет?
Я новичок в судомоделизме, потому заранее прошу простить за огрехи в терминологии, долгопонимание и т.д.
С уважением,
Артём
___________
Тренируюсь на шлюпках, баркасах и т.д.
На стапеле - тендер "Поспешный" по чертежам издательства Shipworks Блог постройки
С уважением,
Артём
___________
Тренируюсь на шлюпках, баркасах и т.д.
На стапеле - тендер "Поспешный" по чертежам издательства Shipworks Блог постройки
- baboo
- Сообщения: 568
- Зарегистрирован: Чт июн 02, 2011 9:52
- Благодарил (а): 45 раз
- Поблагодарили: 31 раз
Re: Изготовление палубы, последовательность
Забыл добавить эти способы годятся если ватервейс накладной (у меня планка 0,7х 0,3) а не врезной.
Море - это вечное движение и любовь, вечная жизнь. Жюль Верн
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
- baboo
- Сообщения: 568
- Зарегистрирован: Чт июн 02, 2011 9:52
- Благодарил (а): 45 раз
- Поблагодарили: 31 раз
Re: Изготовление палубы, последовательность
Я подложку делаю из картона 1-2мм полученного из нескольких листов более тонкого картона (0,5 мм ) размоченных в воде + ПВА.Pointer писал(а):Большое спасибо за подробный ответ.
тогда вопрос в догонку - как согнуть подложку? намочить в нашатырном спирте и прижать по месту пока не высохнет?
Когда они размокают то без проблем гнуться в любом направлении. Зато когда они высыхают то по прочности могут соревноваться с фанерными. Покрытые планками, бумажность не выдается
Если бы у меня была фанерная подложка то я бы сделал так:
размочил ее в воде и предварительно насверлив дырочек чтоб не потрескалась кнопками прижал бы ее к шпанкгоутам (заранее намазав клеем)
А вообще технологий очень много и выбирают подходящую исходя из того что есть.
Вы бы сказали что строите и на каком этапе. А лучше кинули бы фотку
Море - это вечное движение и любовь, вечная жизнь. Жюль Верн
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
- Валентин Шабанов
- Сообщения: 181
- Зарегистрирован: Чт фев 04, 2010 2:50
- Откуда: Питер
- Благодарил (а): 1 раз
- Поблагодарили: 15 раз
Re: Изготовление палубы, последовательность
Здравствуйте POINTER ! Могу предложить свой способ изготовления палубы. Исходная - модель в 72масштабе. Для нее потребуется двух - трех мм. фанера.Из картона, делаем шаблон палубы. накладываем шаблон на фанерку и с небольшим припуском - 2-3 мм. вырезаем подложку палубы. На эту подложку наклеиваем досочки палубы ( не забыв об имитации швов ) и всему этому даем хорошо просохнуть. После просушки , для того , чтобы палуба при установке легко имела погиб по бимсам , со стороны фанерки, делаем продольные пропилы, оставляя примерно 05мм фанерки. Потом все это изделие обрабатываете в размер , вырезаете все технологические отверстия , забиваете гвоздики в доски палубы и ставите все это изделие на место.
- vadim 55
- Сообщения: 2565
- Зарегистрирован: Сб июн 28, 2008 20:14
- Благодарил (а): 7 раз
- Поблагодарили: 31 раз
Re: Изготовление палубы, последовательность
когда я из шпона делал палубу, то использовал подложку из фанеры 1.5мм (изгибом поперек)
только не из двух половинок делал палубу, а из трех частей -
сначала среднжюю часть - по связным поясам
(т.е. вся та часть палубы, что приподнята посредине)
сразу с люками, отверстиями под мачты, битенги и прочее....
затем клеил намертво на бимсы, заранее прогвоздевав
потом две боковые части -правую и левую- тоже с расшивкой, гвоздеванием...
по периметру оставлял место под обработку
и подтачивая, вгонял постепенно их в габариты корпуса
а в принципе подложка не нужна, если палубу набирать сразу из реечек
1.5-2мм планки поочередно великолепно ложатся на бимсы и полностью повторяют профиль палубы
и притягивать к бимсам их так удобнее - поштучно!
затем шпаклевка, циклевка, разметка и гвоздевание
все жто делать внутри корпуса оказалость не сложнее чем на столе, на отдельной детали
зато получается точнее.
сложность только в подгонке самых крайних досок - возле самого борта
но и это не смертельно
ватервейс и внутренняя расшивка борта шов отлично прикрывают
только не из двух половинок делал палубу, а из трех частей -
сначала среднжюю часть - по связным поясам
(т.е. вся та часть палубы, что приподнята посредине)
сразу с люками, отверстиями под мачты, битенги и прочее....
затем клеил намертво на бимсы, заранее прогвоздевав
потом две боковые части -правую и левую- тоже с расшивкой, гвоздеванием...
по периметру оставлял место под обработку
и подтачивая, вгонял постепенно их в габариты корпуса
а в принципе подложка не нужна, если палубу набирать сразу из реечек
1.5-2мм планки поочередно великолепно ложатся на бимсы и полностью повторяют профиль палубы
и притягивать к бимсам их так удобнее - поштучно!
затем шпаклевка, циклевка, разметка и гвоздевание
все жто делать внутри корпуса оказалость не сложнее чем на столе, на отдельной детали
зато получается точнее.
сложность только в подгонке самых крайних досок - возле самого борта
но и это не смертельно
ватервейс и внутренняя расшивка борта шов отлично прикрывают
фрегат La Renommee http://gallery.shipmodeling.ru/main.php?g2_itemId=99004
фрегат класса Энтерпрайз http://gallery.shipmodeling.ru/main.php?g2_itemId=98673
фрегат класса Энтерпрайз http://gallery.shipmodeling.ru/main.php?g2_itemId=98673
- greenstone
- Сообщения: 946
- Зарегистрирован: Пт янв 21, 2011 21:32
- Откуда: Республика Крым, Клепинино
- Благодарил (а): 369 раз
- Поблагодарили: 82 раза
- Контактная информация:
Re: Изготовление палубы, последовательность
в этом случае первоначально планки с припуском делают (надо 1,5 мм. а кладем например 1,8 мм) и лишнее снимается циклеванием?vadim 55 писал(а): а в принципе подложка не нужна, если палубу набирать сразу из реечек
1.5-2мм планки поочередно великолепно ложатся на бимсы и полностью повторяют профиль палубы
и притягивать к бимсам их так удобнее - поштучно!
затем шпаклевка, циклевка, разметка и гвоздевание
- Валентин Шабанов
- Сообщения: 181
- Зарегистрирован: Чт фев 04, 2010 2:50
- Откуда: Питер
- Благодарил (а): 1 раз
- Поблагодарили: 15 раз
Re: Изготовление палубы, последовательность
Вот по этому ,я и писал выше, что фанерку надо делать несколько больше чем шаблон. Укладываете досочки по всей фанерке, а потом обрабатываете в размер. И палуба ложится без щелей. Тем более, ватервейс закроет все микроскопические огрехи. Успеха !vadim 55 писал(а):когда я из шпона делал палубу....
- vadim 55
- Сообщения: 2565
- Зарегистрирован: Сб июн 28, 2008 20:14
- Благодарил (а): 7 раз
- Поблагодарили: 31 раз
Re: Изготовление палубы, последовательность
эээээээ! не так все просто!Валентин Шабанов писал(а):
Укладываете досочки по всей фанерке, а потом обрабатываете в размер. И палуба ложится без щелей!
ведь доски-то не выходят на самую кромку палубы (т.е. под самый борт)
там еще и окантовка,.. замки....
вот эту-то "окантовку" я и делал чуток пошире - под обработку
а сами доски по чертежу......
типа вот так-
http://gallery.shipmodeling.ru/main.php ... ewsIndex=1
фрегат La Renommee http://gallery.shipmodeling.ru/main.php?g2_itemId=99004
фрегат класса Энтерпрайз http://gallery.shipmodeling.ru/main.php?g2_itemId=98673
фрегат класса Энтерпрайз http://gallery.shipmodeling.ru/main.php?g2_itemId=98673
- Pointer
- Сообщения: 39
- Зарегистрирован: Ср мар 21, 2012 20:22
- Откуда: Санкт-Петербург
- Благодарил (а): 7 раз
Re: Изготовление палубы, последовательность
У меня чертеж палубы как раз с окантовкой.
я в альбоме тендера специально чертеж выложил
я в альбоме тендера специально чертеж выложил
Я новичок в судомоделизме, потому заранее прошу простить за огрехи в терминологии, долгопонимание и т.д.
С уважением,
Артём
___________
Тренируюсь на шлюпках, баркасах и т.д.
На стапеле - тендер "Поспешный" по чертежам издательства Shipworks Блог постройки
С уважением,
Артём
___________
Тренируюсь на шлюпках, баркасах и т.д.
На стапеле - тендер "Поспешный" по чертежам издательства Shipworks Блог постройки
-
- Сообщения: 19
- Зарегистрирован: Пт фев 10, 2012 23:22
Re: Изготовление палубы, последовательность

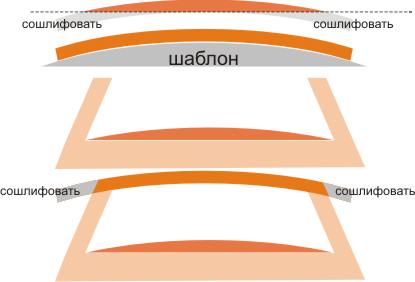

Всем привет. Делаю САНТА-АНА от АЛ. На бимсы по технологии накладываются рейки. . КАК ДОБИТСЯ ИЗГИБА?
- Alexey Sinyukhin
- Сообщения: 1777
- Зарегистрирован: Вт июн 01, 2010 16:08
- Откуда: г.Москва
- Благодарил (а): 65 раз
- Поблагодарили: 104 раза
- vadim 55
- Сообщения: 2565
- Зарегистрирован: Сб июн 28, 2008 20:14
- Благодарил (а): 7 раз
- Поблагодарили: 31 раз
Re: Изготовление палубы, последовательность
угу, 100%
и проверять тонкой реечкой...
подшлифовавать что выступает, и наращивать, что западает
пока профиль бимсов не станет идеальным
только потом клеить!
и проверять тонкой реечкой...
подшлифовавать что выступает, и наращивать, что западает
пока профиль бимсов не станет идеальным
только потом клеить!
фрегат La Renommee http://gallery.shipmodeling.ru/main.php?g2_itemId=99004
фрегат класса Энтерпрайз http://gallery.shipmodeling.ru/main.php?g2_itemId=98673
фрегат класса Энтерпрайз http://gallery.shipmodeling.ru/main.php?g2_itemId=98673
- baboo
- Сообщения: 568
- Зарегистрирован: Чт июн 02, 2011 9:52
- Благодарил (а): 45 раз
- Поблагодарили: 31 раз
Re: Изготовление палубы, последовательность
Выпиливается из толстой фанеры или доски шаблон (что то вроде дуги) и по нему изгибаются будущие бимсы. А потом на наждачке сошлифовываются до необходимого размера а далее просто клеится поверх шпангоутовГарик-Тирас писал(а):Всем привет. Делаю САНТА-АНА от АЛ. На бимсы по технологии накладываются рейки. . КАК ДОБИТСЯ ИЗГИБА?
Море - это вечное движение и любовь, вечная жизнь. Жюль Верн
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
