Proxxon FET

Proxxon FET

Ну вот и я обзавёлся "волшебным" ФЕТом :D
Основной причиной стала потребность в раскрое большого количества десятимиллиметровой фанеры. Для ks-ки это задача непосильная, а при раскрое на ленточной пиле меня не устраивало качество получаемых торцов. Вообще уже очень давно планировал купить ks-ке старшего собрата, но был нацелен на агрегат от Джима Бирнса. Однако разница в цене и аргументы Михаила Смирнова в пользу ФЕТа сделали своё дело.

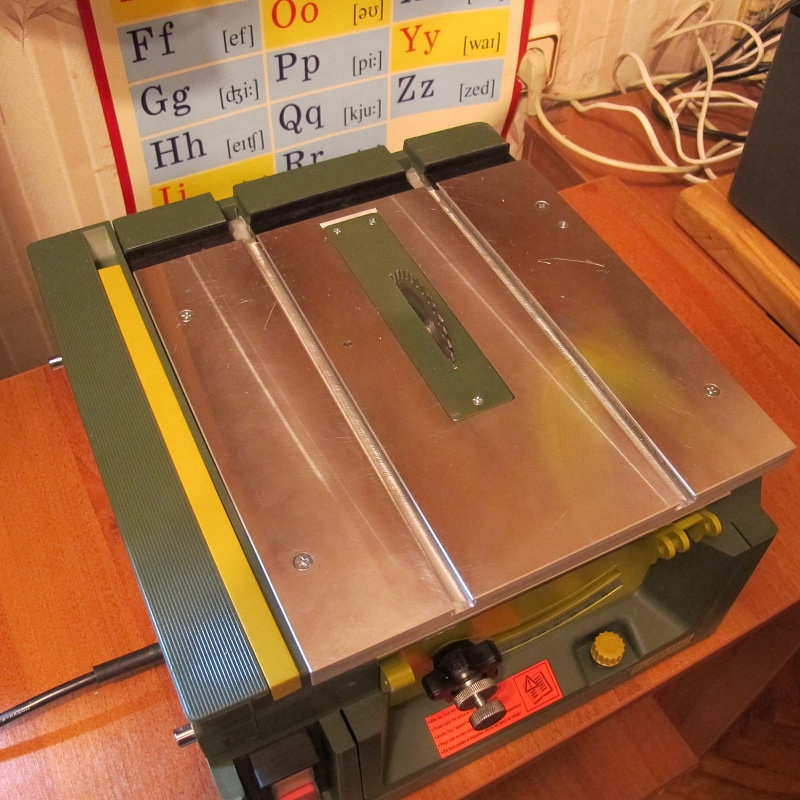

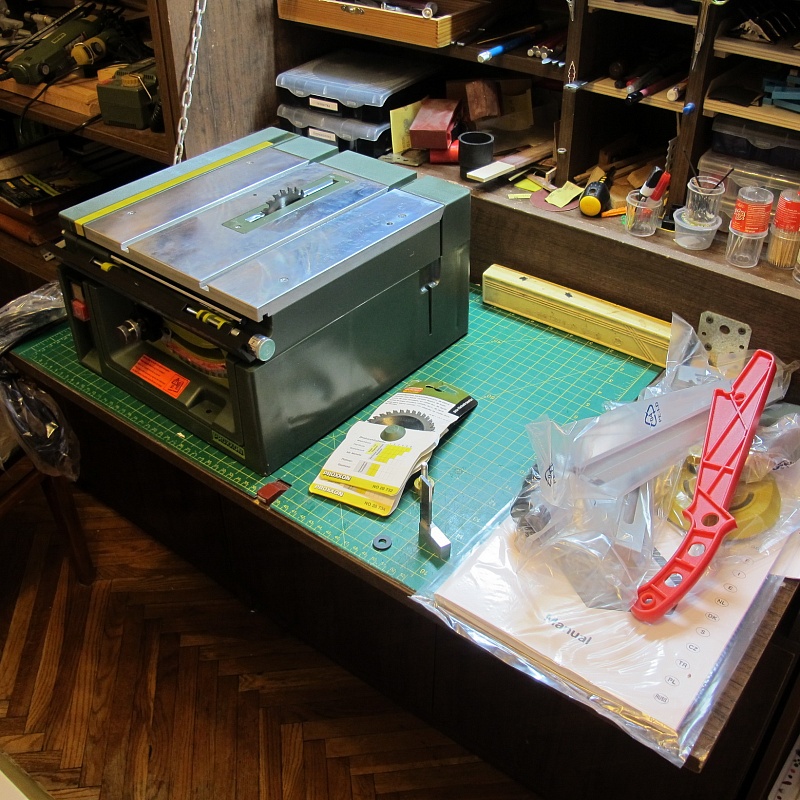

Итак вот он, мой новогодний подарок, он же новый пациент :)
[spoiler]
Получил в 20-х числах января, вернувшись из отпуска, и окунулся в работу).
Здоровый, гад :)


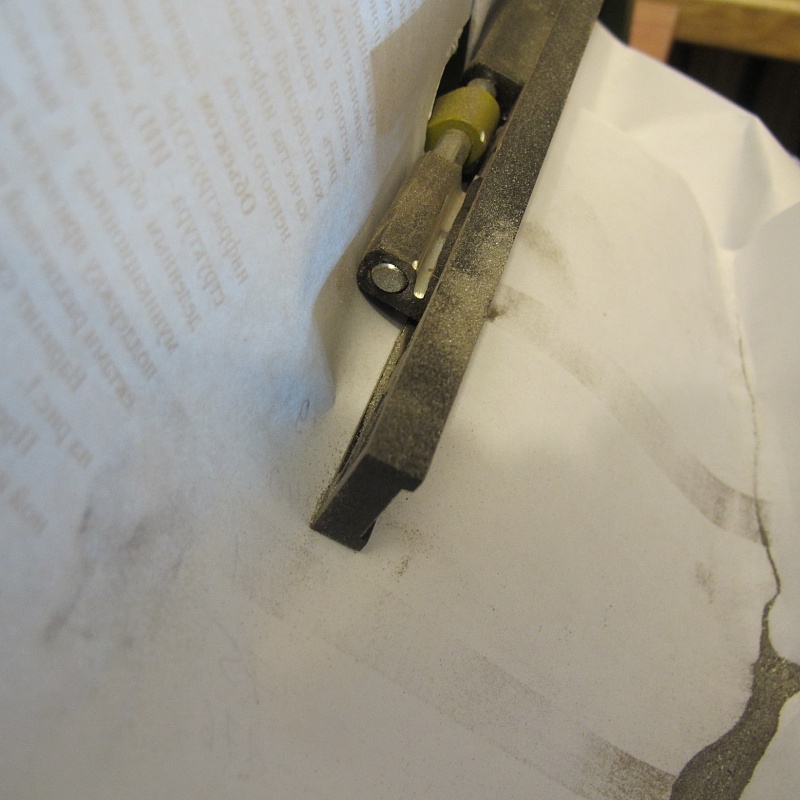

Изначально планировал сразу по получении максимально довести девайс до ума, чтобы потом уже это не отвлекало от работы. Первым делом конечно же захотел демонтировать болтающуюся на передней части линейку, т.к. толку от нее никакого, и, более того, она создает дискомфорт при поднятии столика. Правый узел крепления разбирается без проблем, а вот в левом так и не нашёл никаких признаков разборности конструкции, и решил его тупо разрезать.

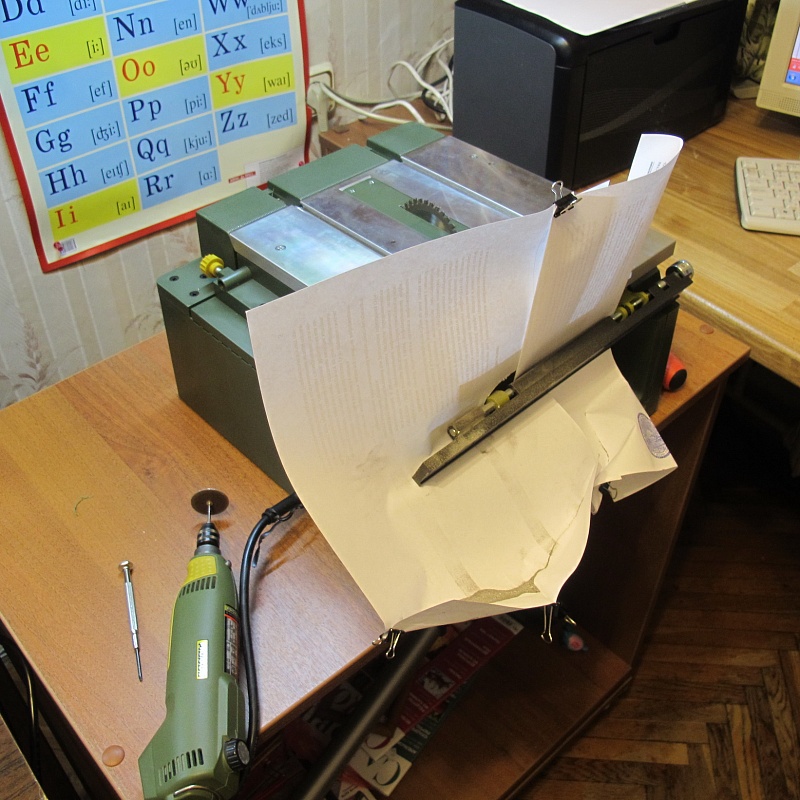

Старая добрая FBS-240/E, которую я эксплуатирую уже наверное лет 7, раскалилась настолько, что я не мог держать ее в руке. Обернул тряпочкой :D

Ну и конечно же уже после того как отрезал сие безобразие, обнаружил, что шляпка стопорного винта находится под наклеенной на линейку шкалой :D

Предохранитель
Далее мои регардсы Игорю (Madman) за пошаговое описание процесса установки предохранителя (ссылка).

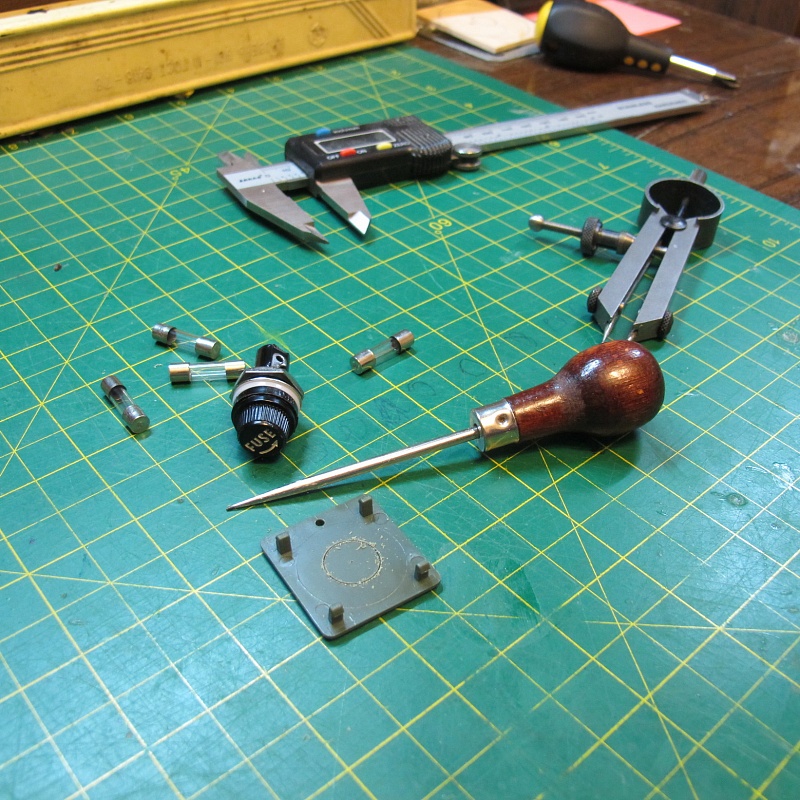

Был предпринят поход в магазин:

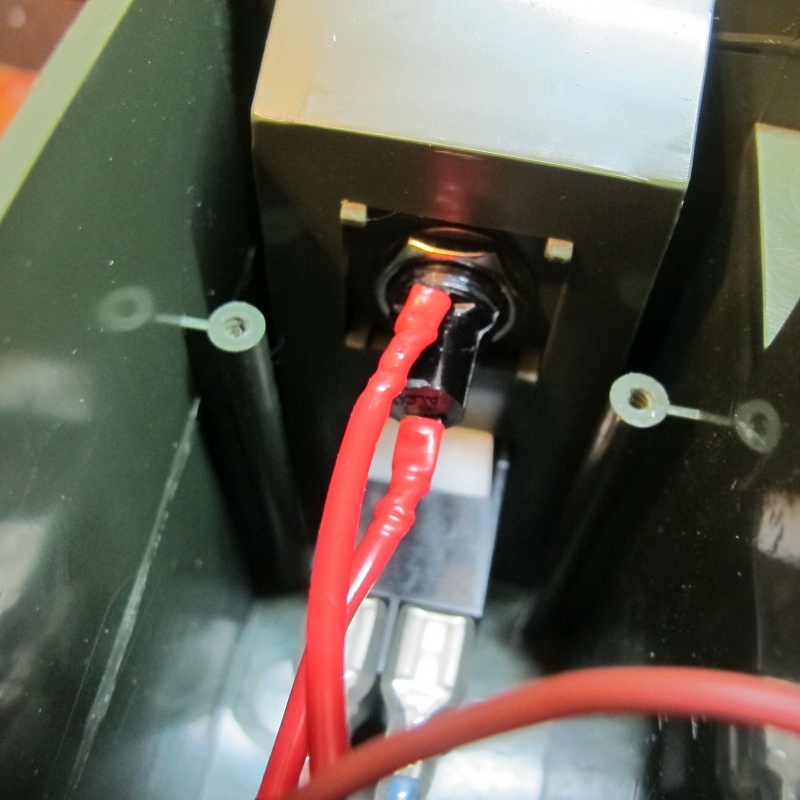

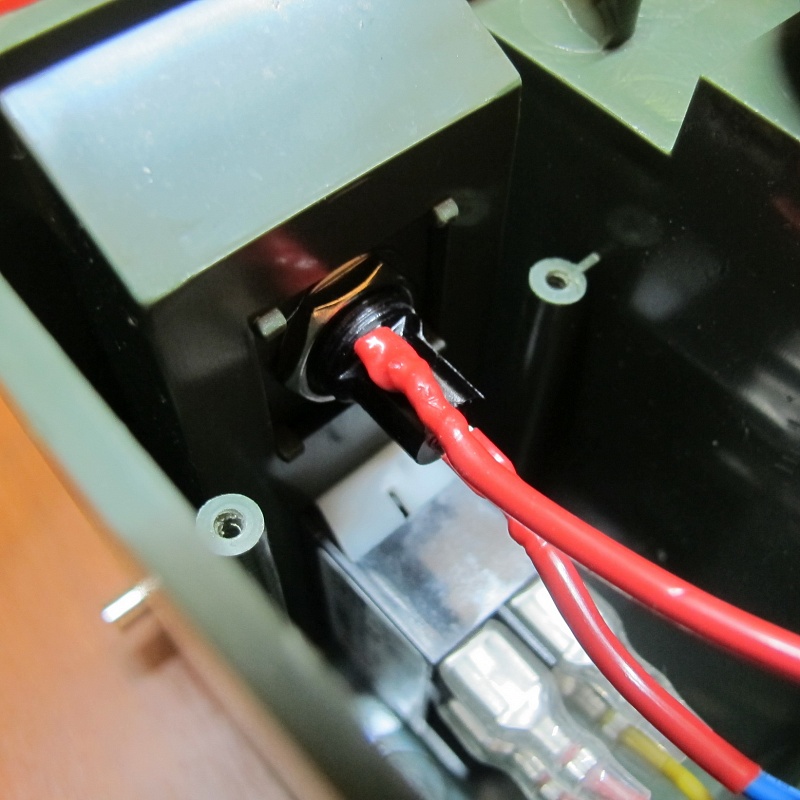

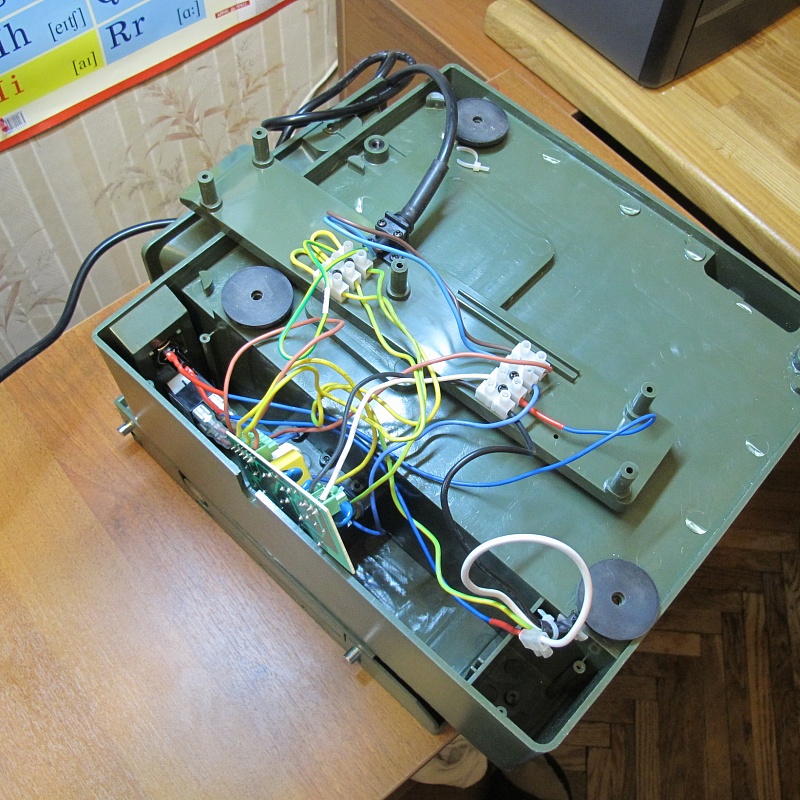

После чего всё приобретенное добро было аккуратно вживлено в пациента:


Единственное отличие от описанного Игорем процесса заключается в том, что тут немного по-другому разведены провода, но белый провод уходящий на двигатель удалось найти без особого труда. Если приглядеться, на фото можно увидеть как в эту цепь вставлен предохранитель (синий провод с красными концами)

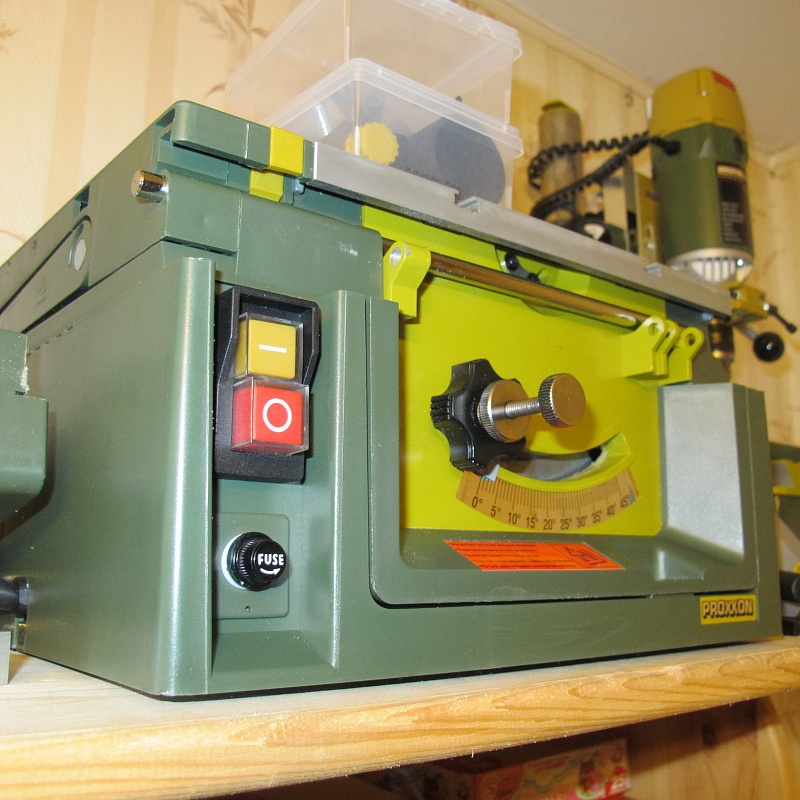

Взамен удаленной линейки фасад дополнился пимпочкой предохранительного кейса:


Комплект деталей для модернизации FET от Михаила Смирнова
Задолго до приобретения описываемой циркулярки сговорился с Михаилом Смирновым о том, что он мне сделает свой комплект деталей и оснастки для ФЕТа (ссылка). Очень кстати пришлась и инструкция по установке всего этого добра: ссылка.

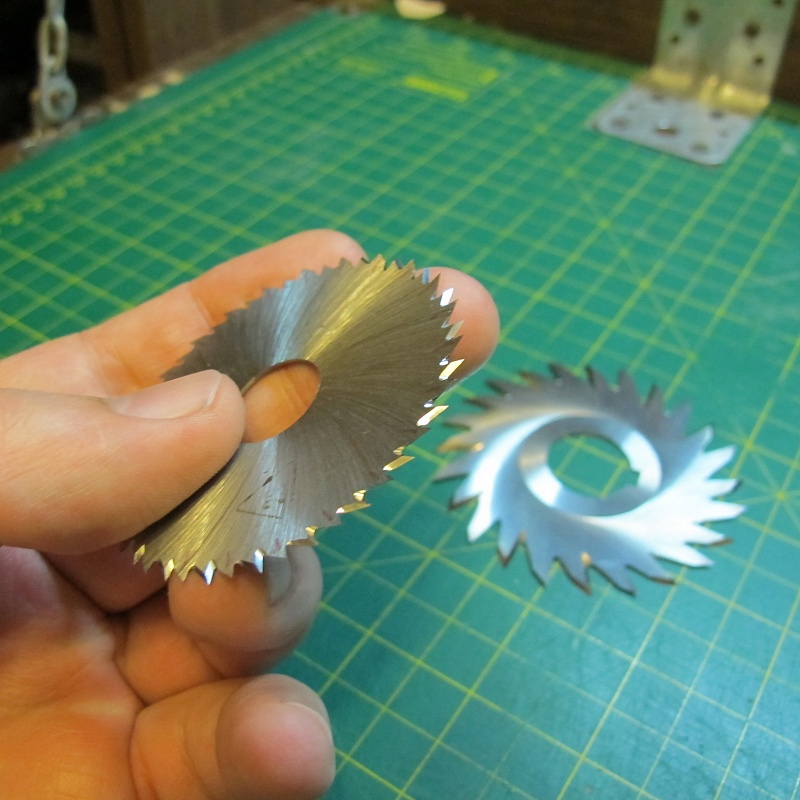

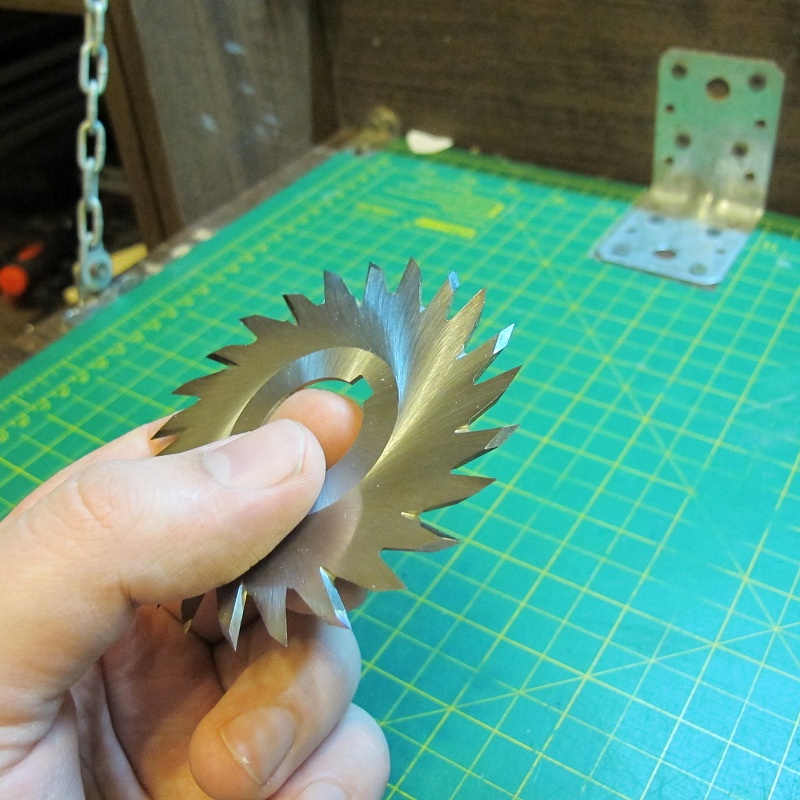

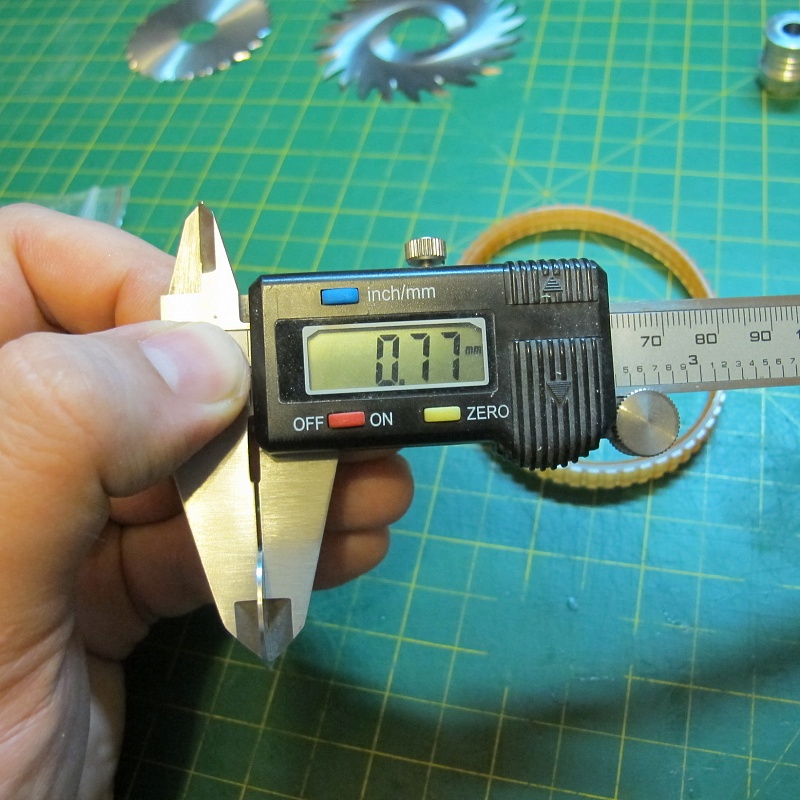

Фрезы: большая на 80 мм и маленькая - 63 мм. Поднимать фрезу с плоской поверхности довольно неудобно, т.к. есть реальный риск порезаться о зубья - заточка будь здоров. Для ручной заточки конечно же вызывает удивление столь хорошая повторяемость формы зубьев.

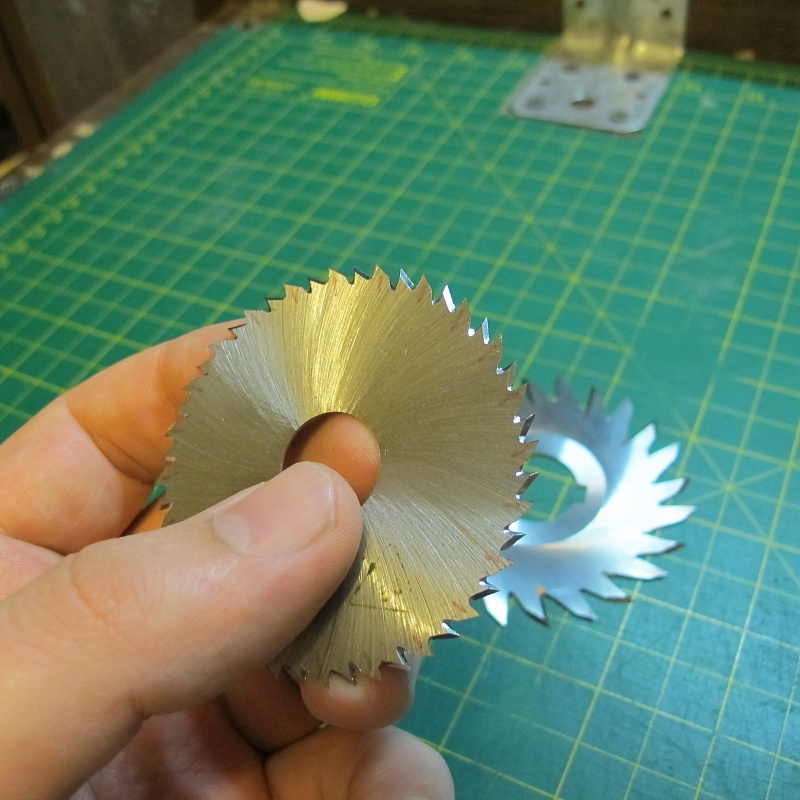

Большая фреза на 80 мм:

Маленькая фреза на 63 мм:

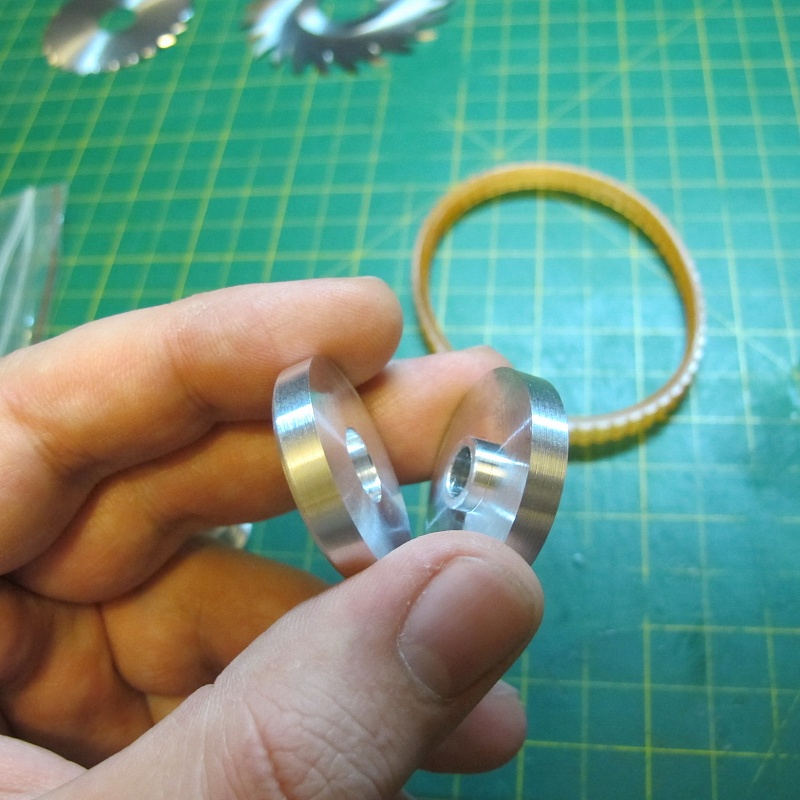

Фланец и прижимная шайба фрезы (поликлиновой ремень отдельно сфоткать забыл, поэтому его можно лицезреть лишь на заднем плане):

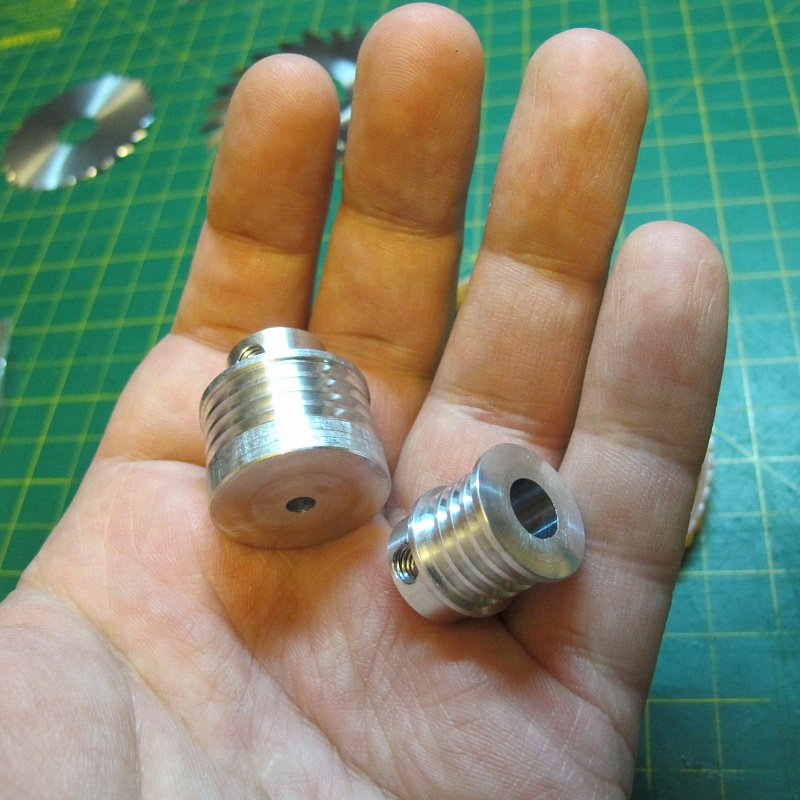

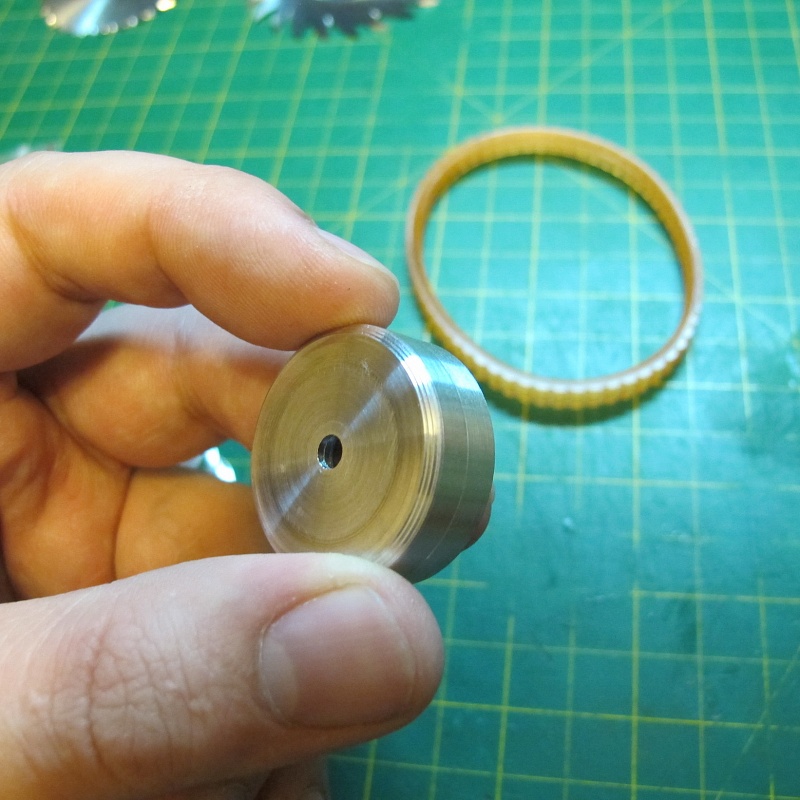

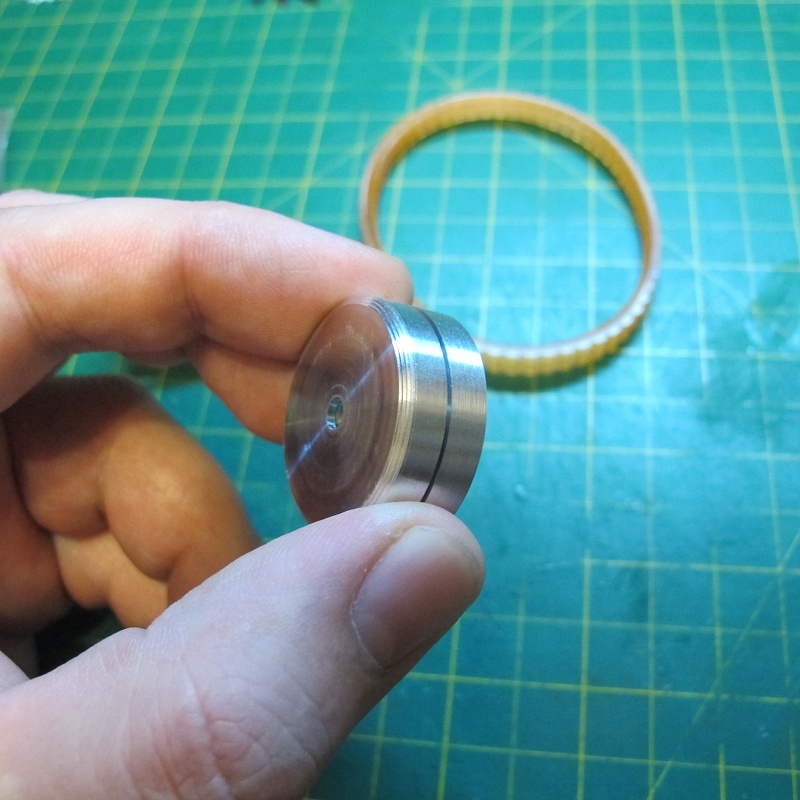

Шкивы под поликлиновой ремень:

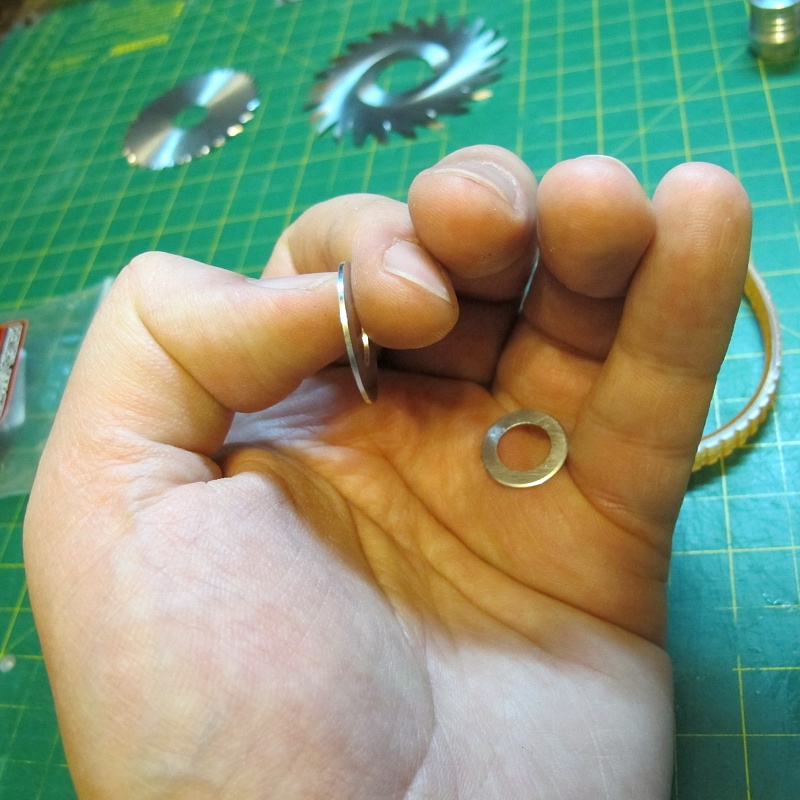

Вкладыши под переточенные фрезы:

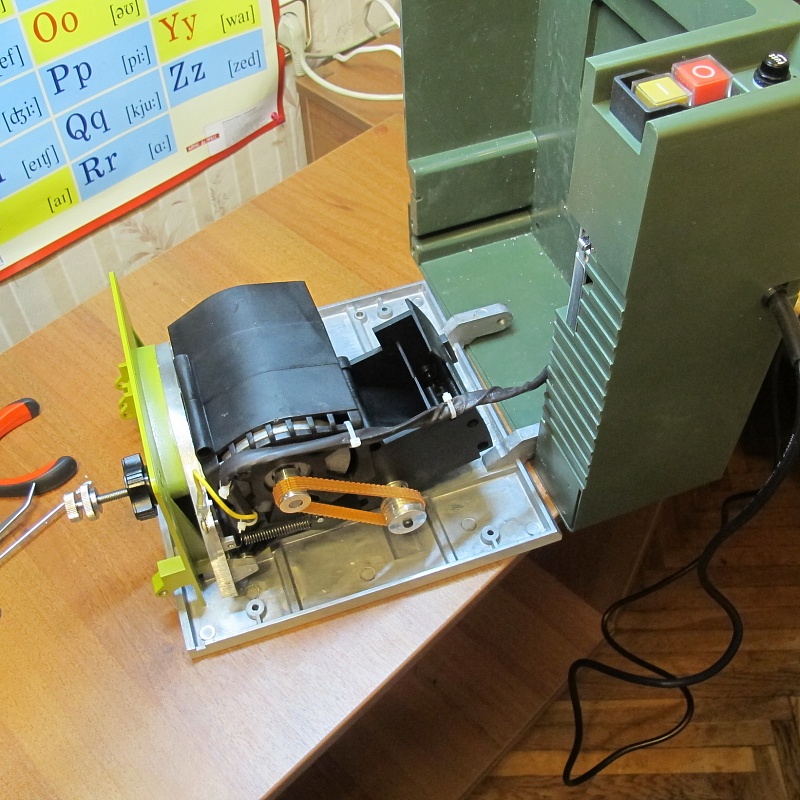

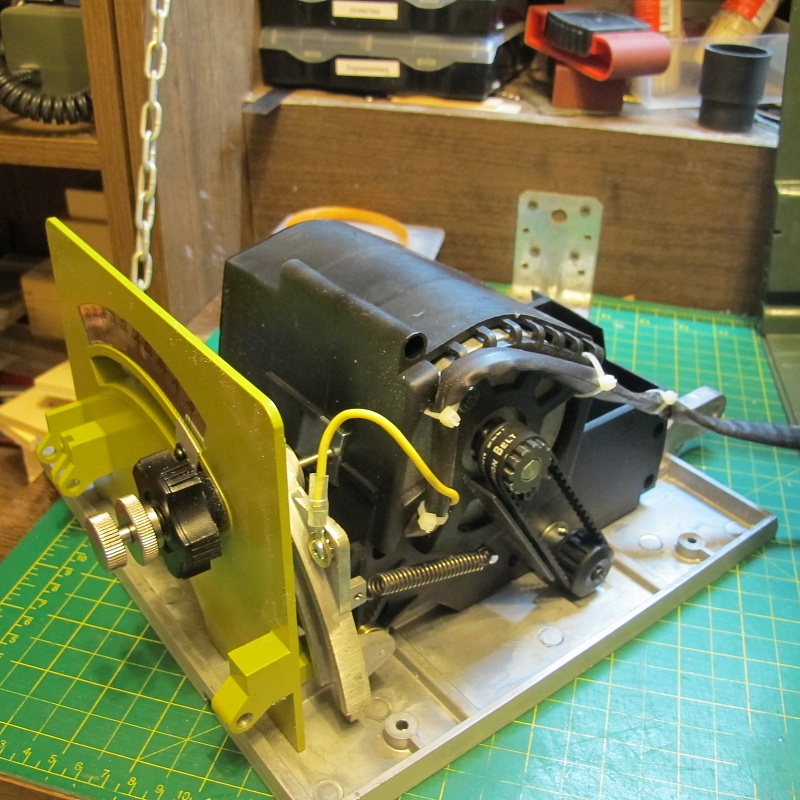

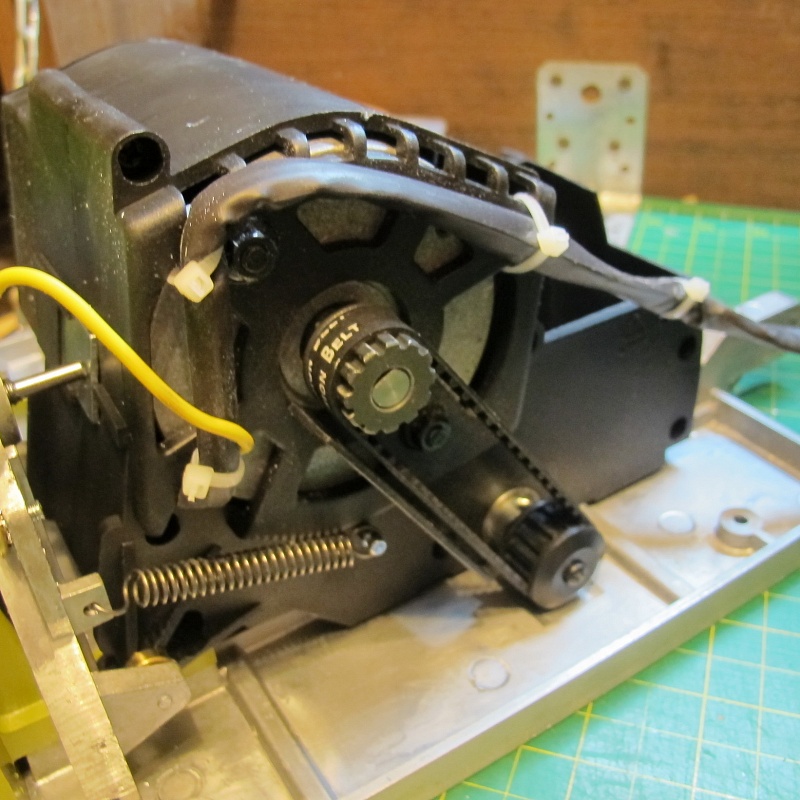

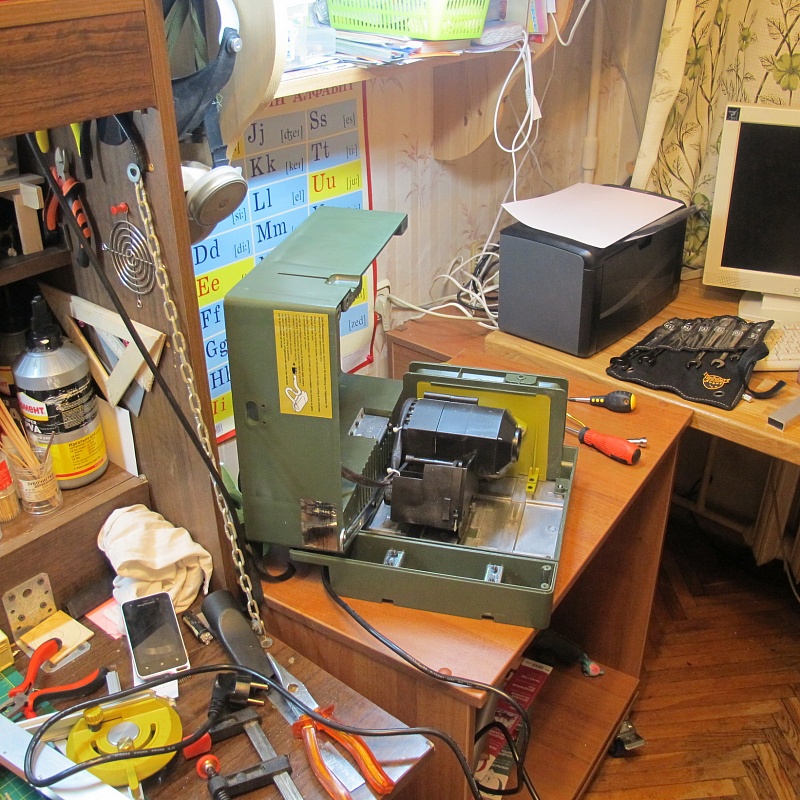

Для удобства работы из грудной клетки пациента извлекается блок с двигателем:

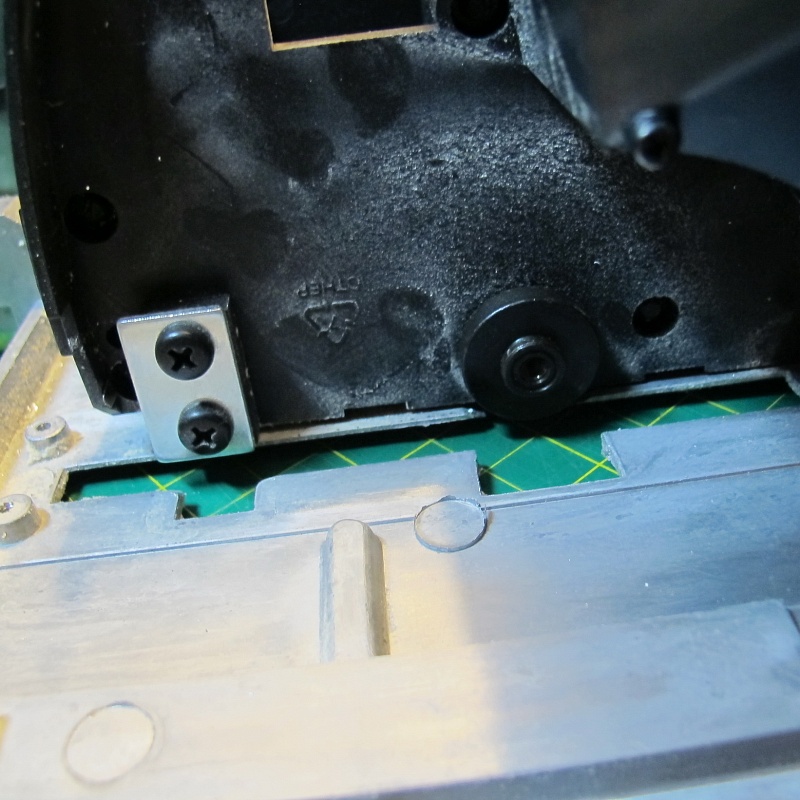

Родной фланец вала (при замене которого у меня возникли проблемы, но Михаил очень любезно помог с их решением):

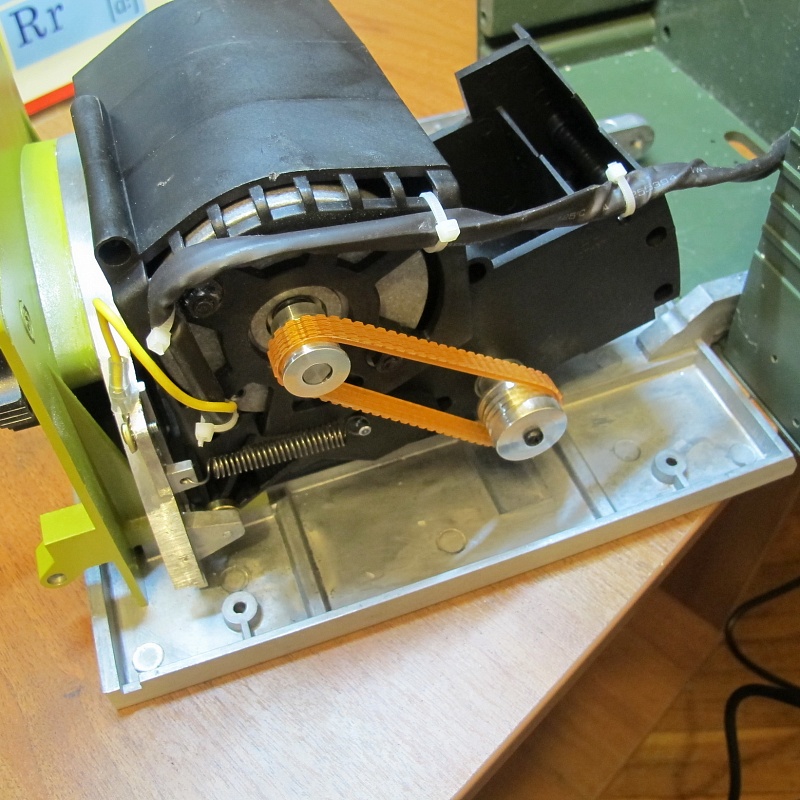

Новые шкивы и ремень:


Фреза зажатая между новым фланцем и новой прижимной шайбой:

Установка конечно же требует небольшого включения мозгов и времени, но зато после ее завершения можно особо не париться по поводу заклиниваний и слизывания ремнем пластиковых зубов на родных шкивах. Плюс за счет разницы в диаметрах шкивов немного понижаются обороты фрезы. А новый фланец и прижимная шайба дают не только возможность зажимать дисковые отрезные фрезы по металлу, но и более надежное крепление родных фрез, что делает их работу стабильнее.

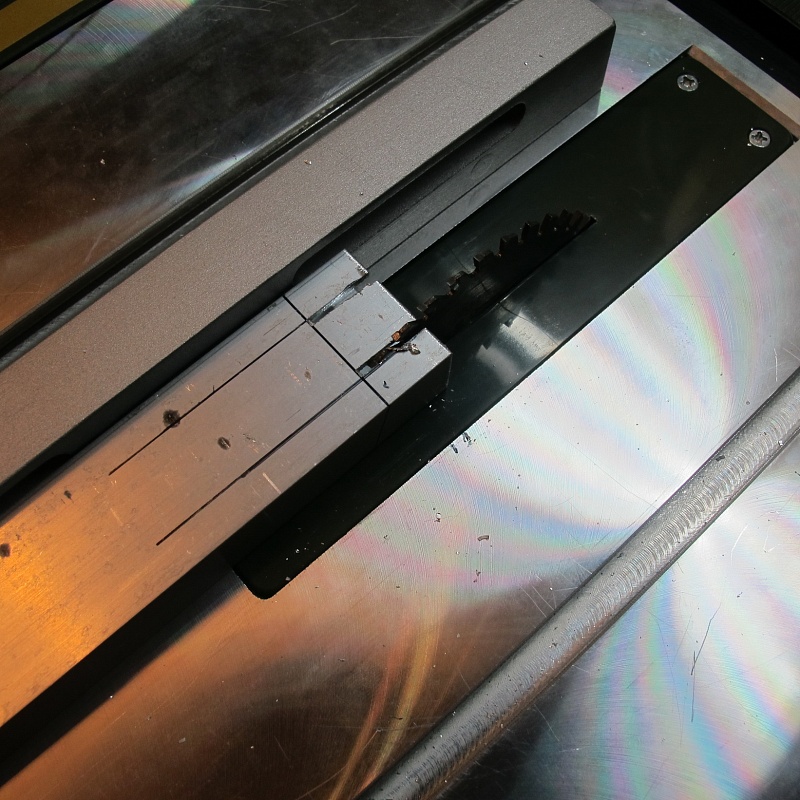

Вкладыши (они же лётки)
Вкладыши это такая расходка, которой лучше заготовить побольше, чтобы потом как можно дольше не париться по этому поводу. Сугубо имхо конечно :)

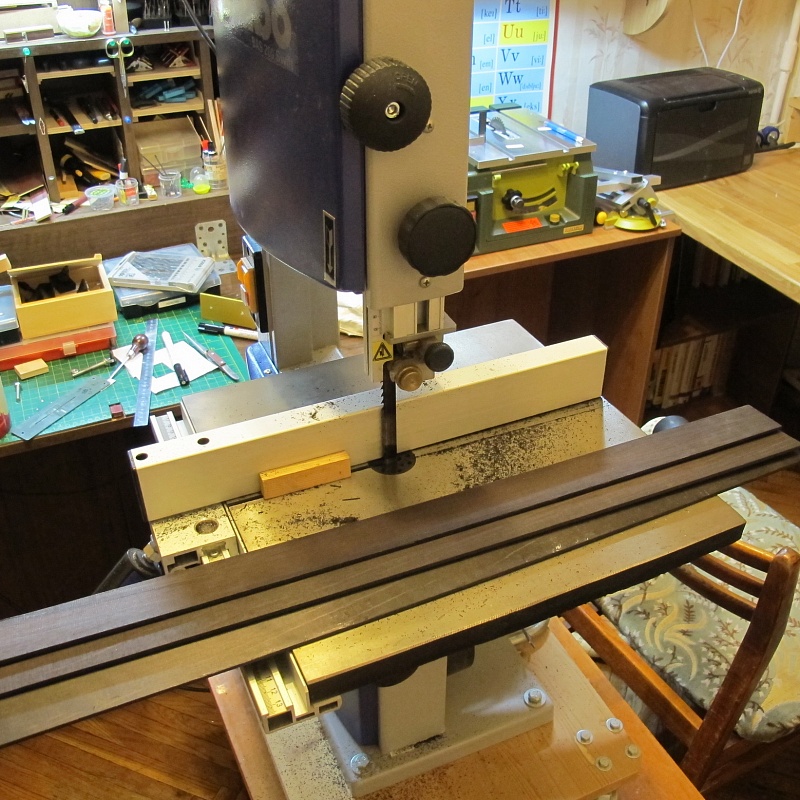

В качестве материала выбрал завалявшийся остаток от бруска черного граба (жабу порешил сицилийской удавкой) и распустил его на пластинки трехмиллиметровой толщины:

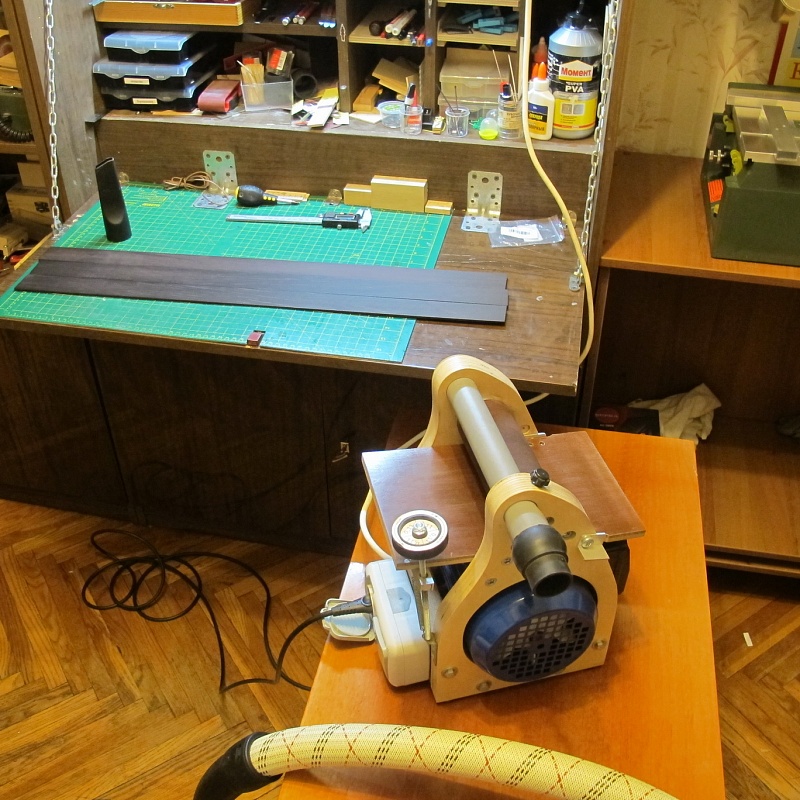

Шлифуем одну сторону мелкой наждачкой, другую доводим до нужной толщины грубой (съём материала быстрее). У меня родные вкладыши были чуть тоньше чем надо, естественно это надо учитывать.

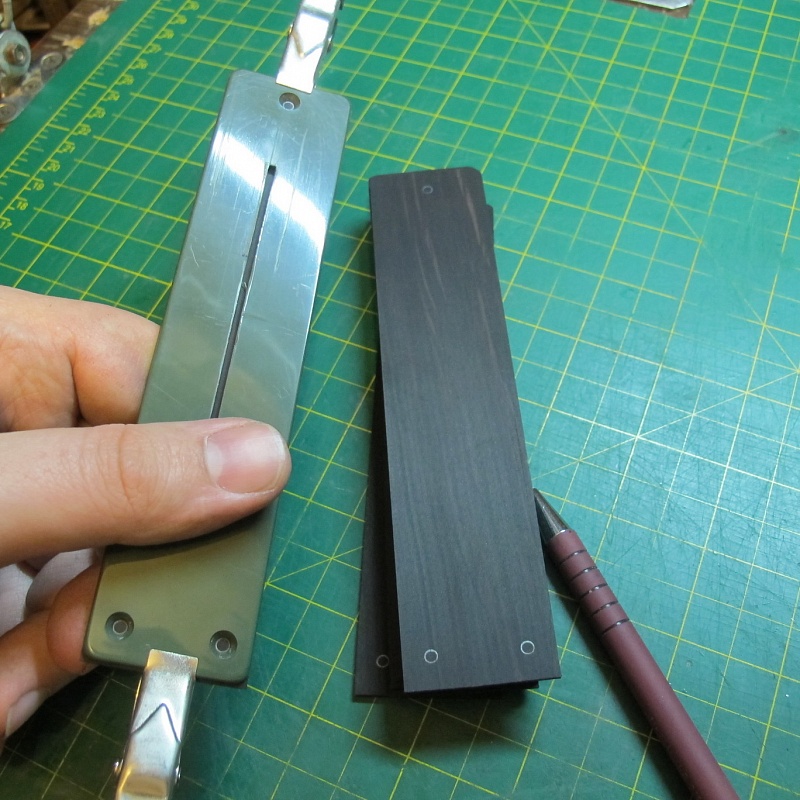

Родную лётку можно использовать как приблизительный шаблон для разметки отверстий:

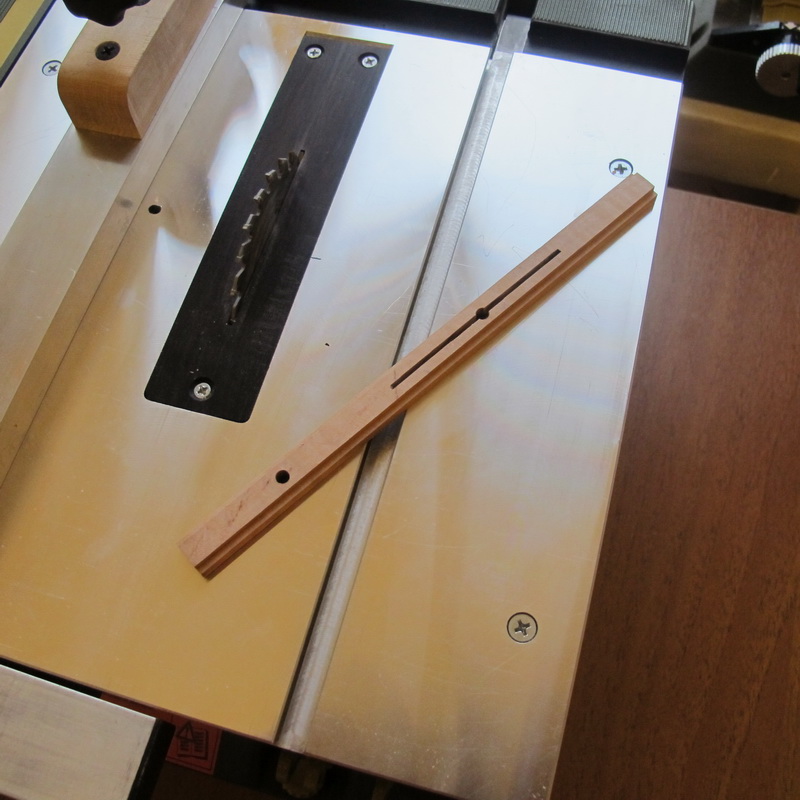

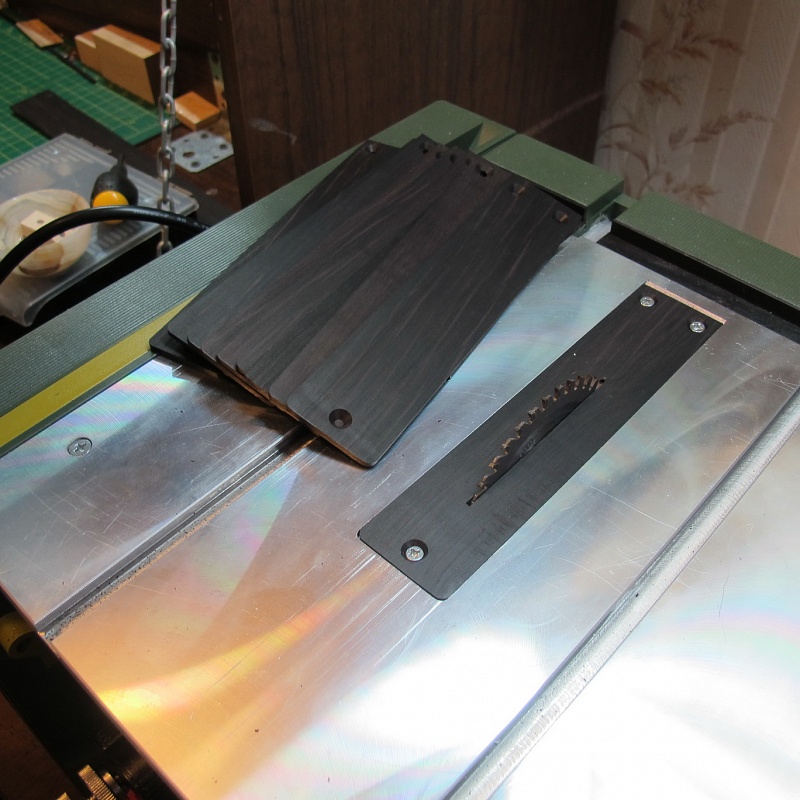

Ну и вот что имеем в итоге:

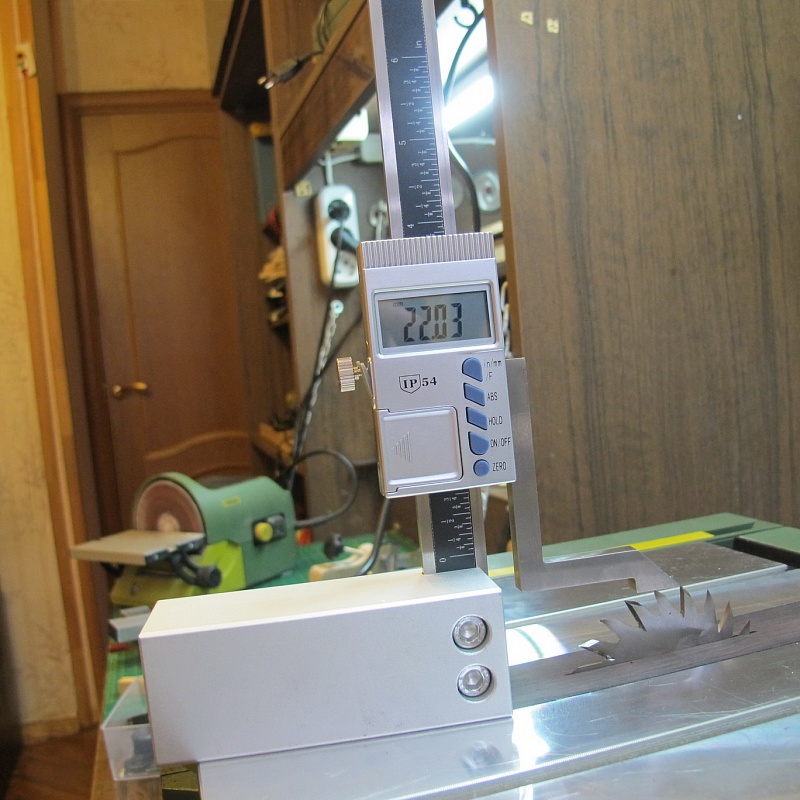

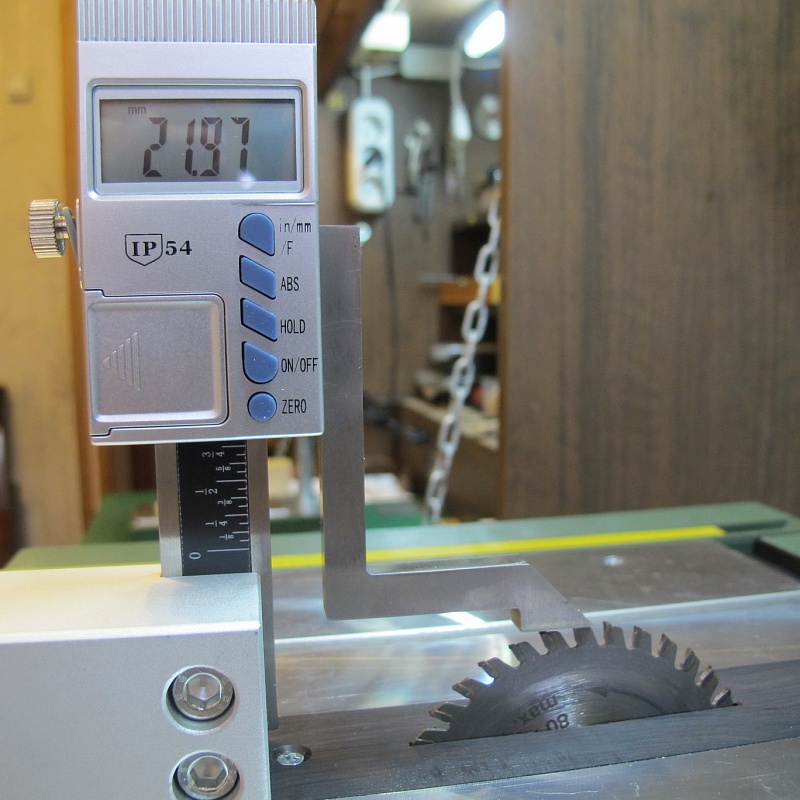

Померил вылеты фрез, правда сейчас, глядя на фото, заподозрил, что проксоновская выдвинута не до конца...


Параллельный упор

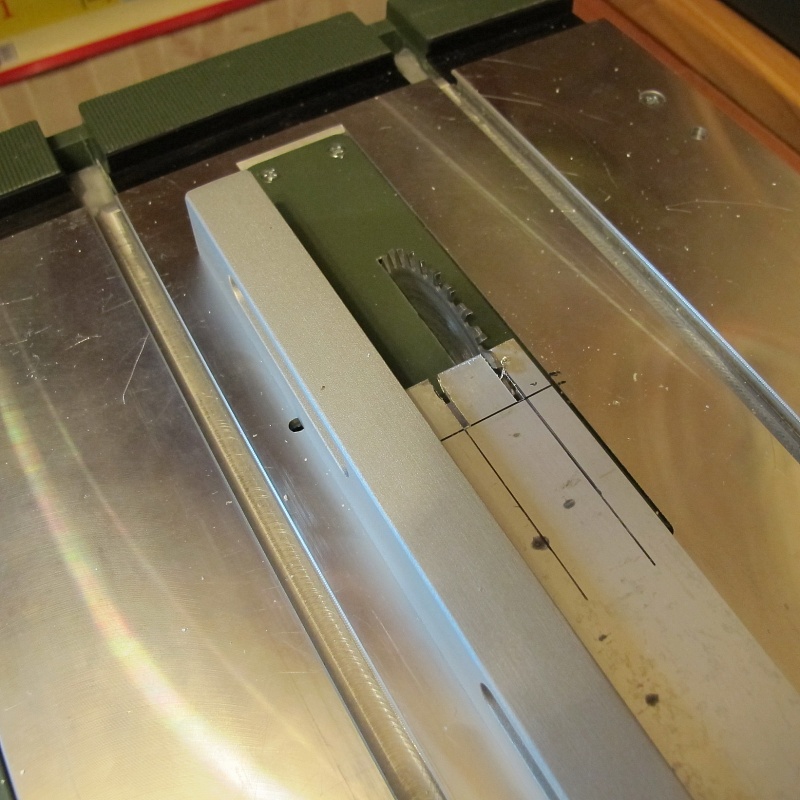

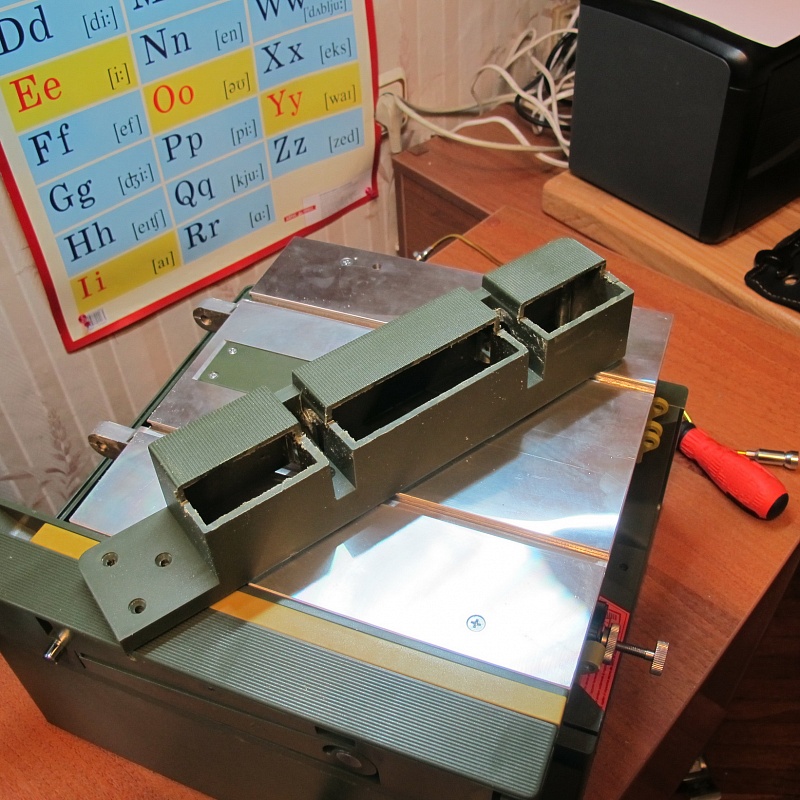

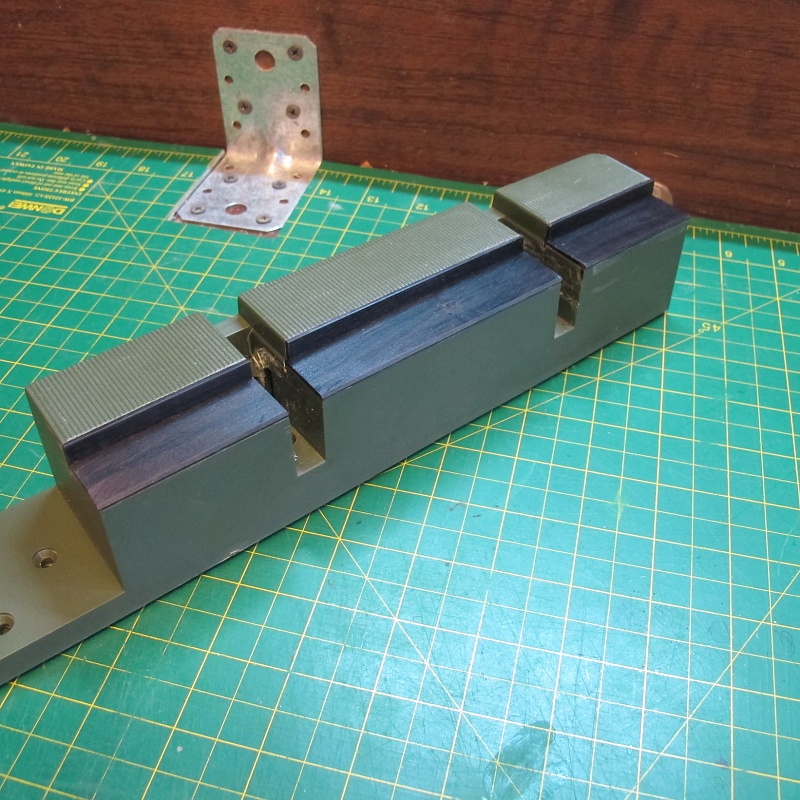

С режущей частью вроде как разобрались, теперь параллельный упор. Решил особо не мудрить и в очередной раз реализовать конструкцию, позаимствованную у Игоря Набоко. Проблема лишь в том, что часть пластмассового корпуса мешает упору цепляться за заднюю кромку столика. По примеру Михаила решил провести небольшую резекцию корпуса. Немного перетасовываем конструкцию и снимаем тот самый кусок пластмассы в котором расположены петли подъема столика:

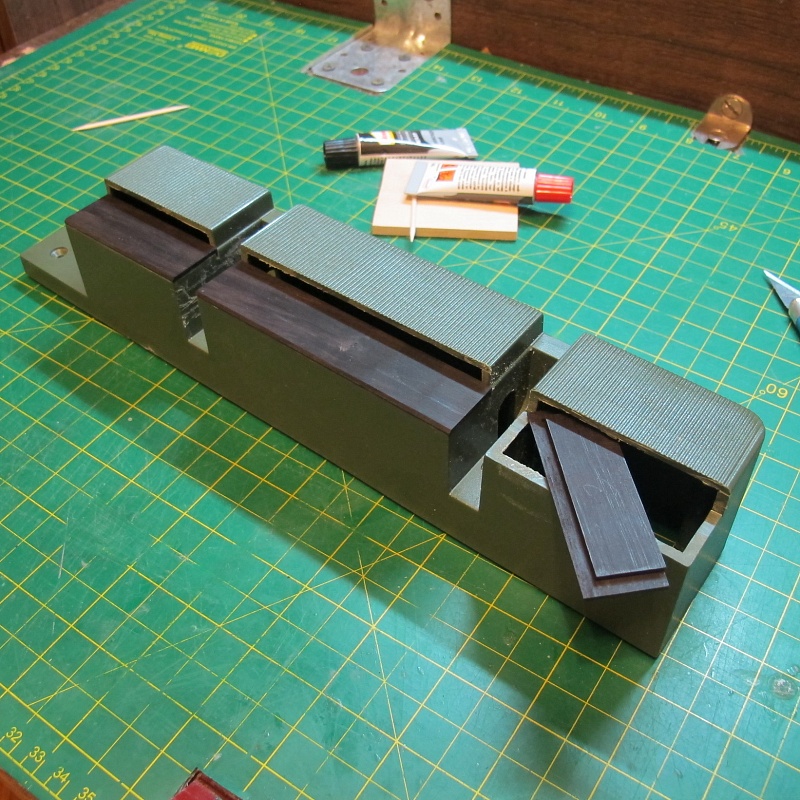

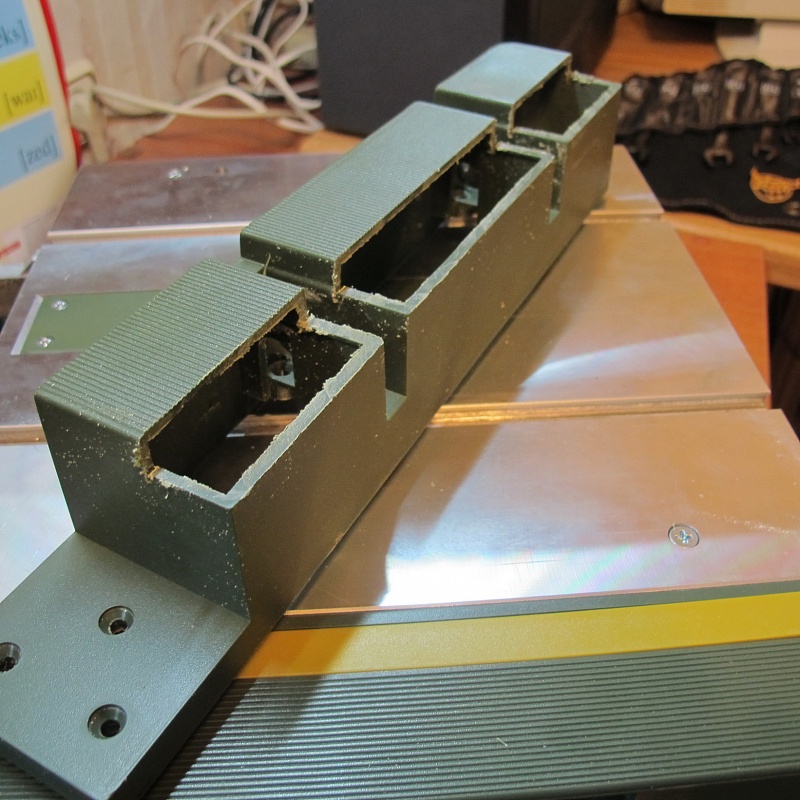

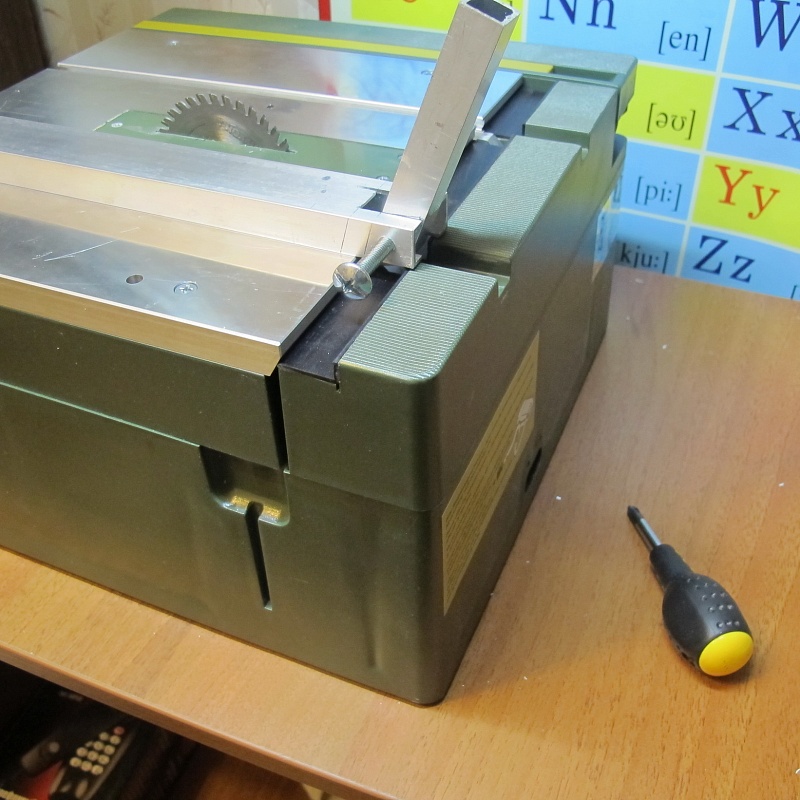

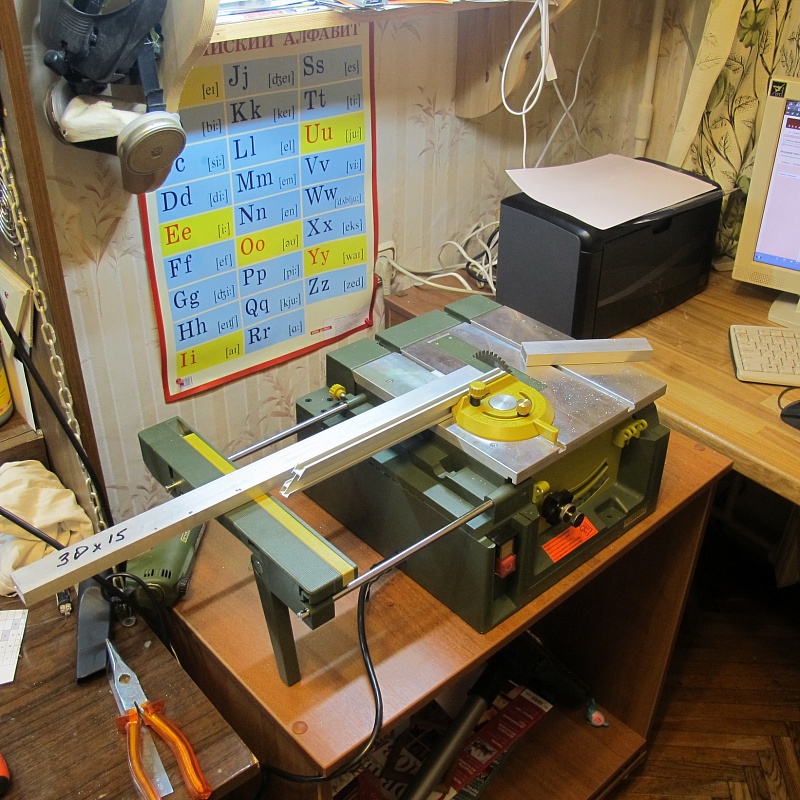

При помощи KS-ки отрезаем всё лишнее:

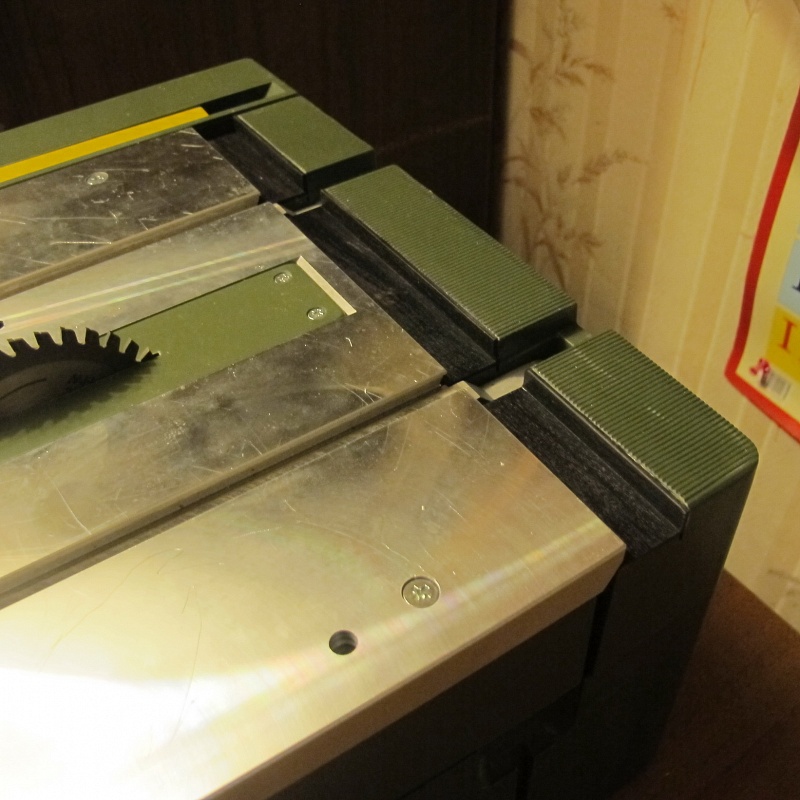

Дыры конечно же надо чем-то закрыть


Монтируем усеченный орган обратно, любуемся :)

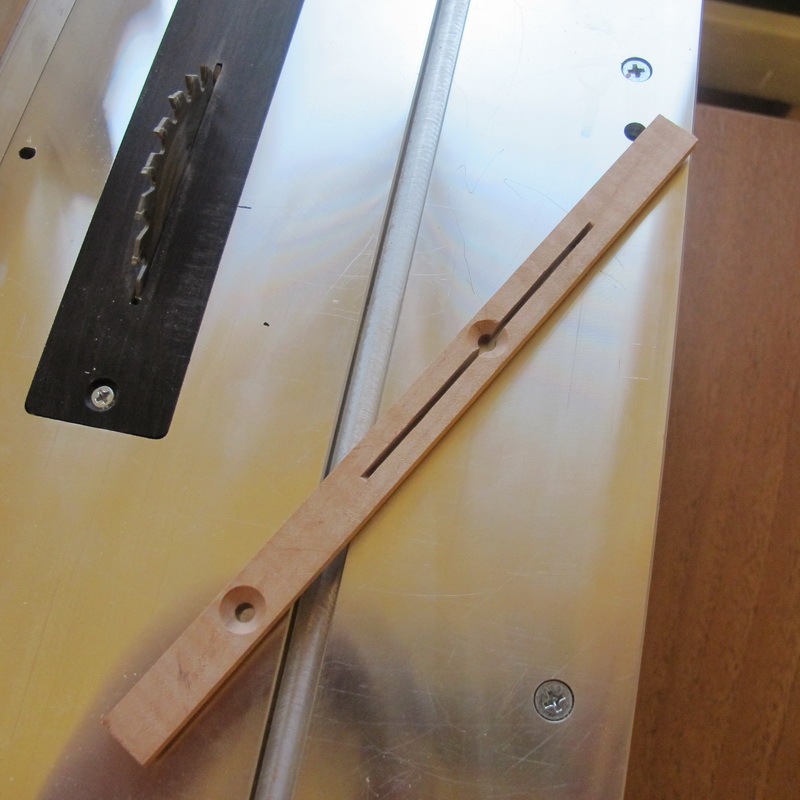

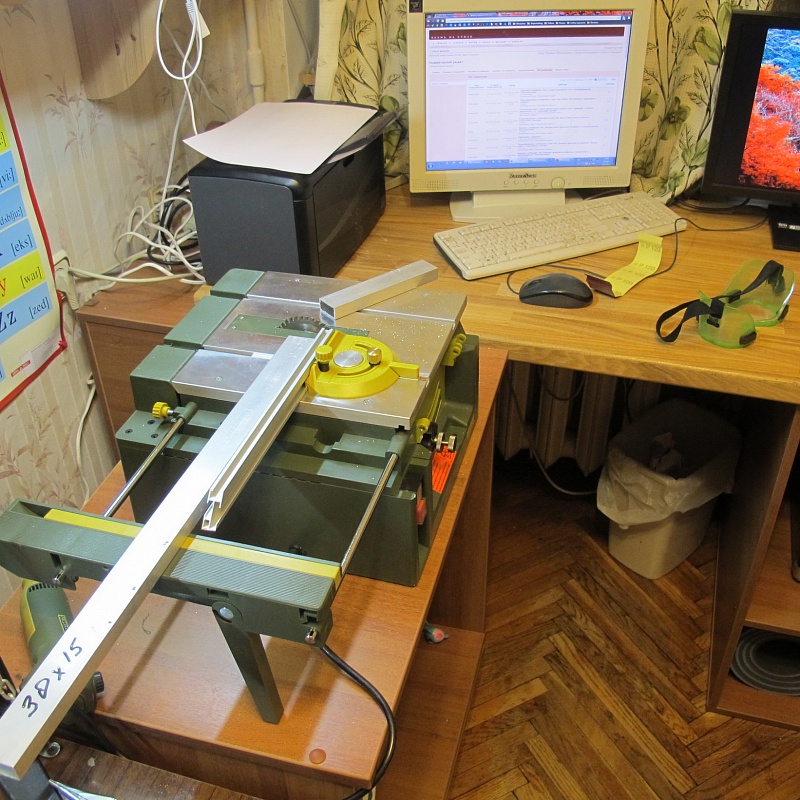

Далее во многом силами самого пациента делаем ему новый упор. Ничего принципиально нового, лишь небольшие нюансы.

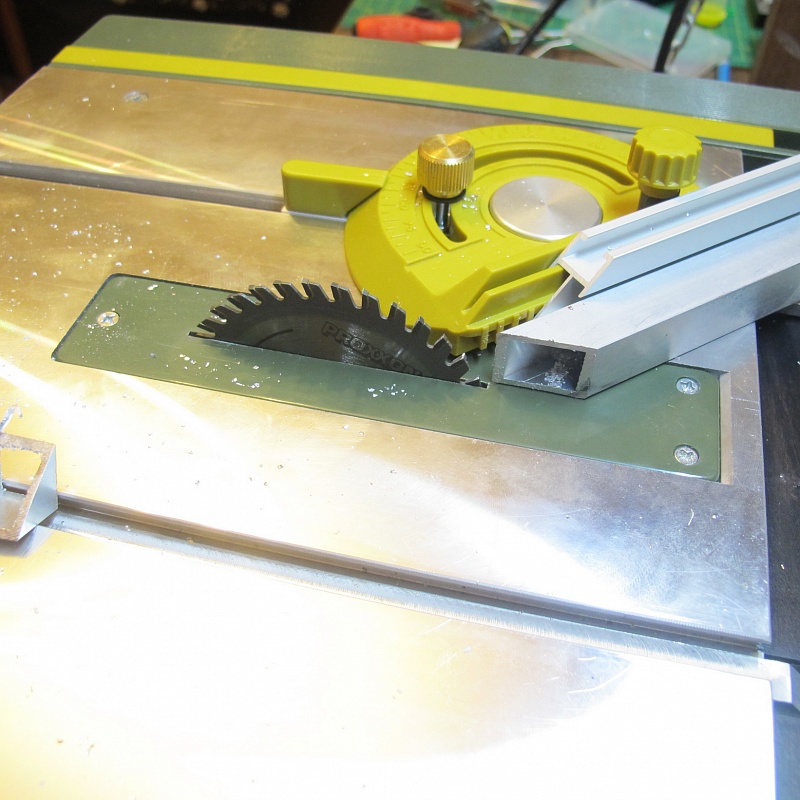

Транспортир кстати хороший, понравился.

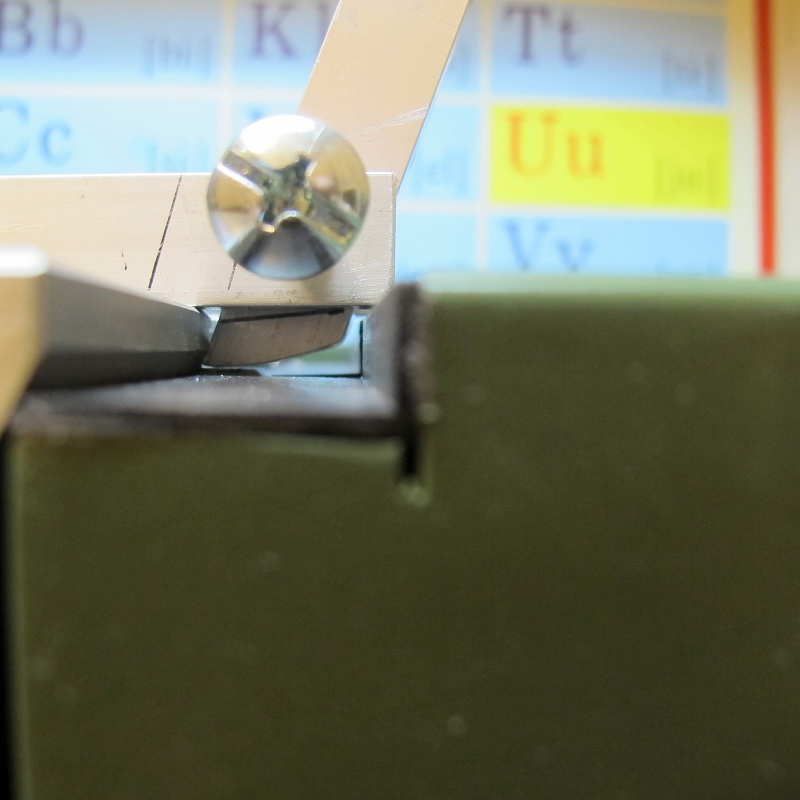

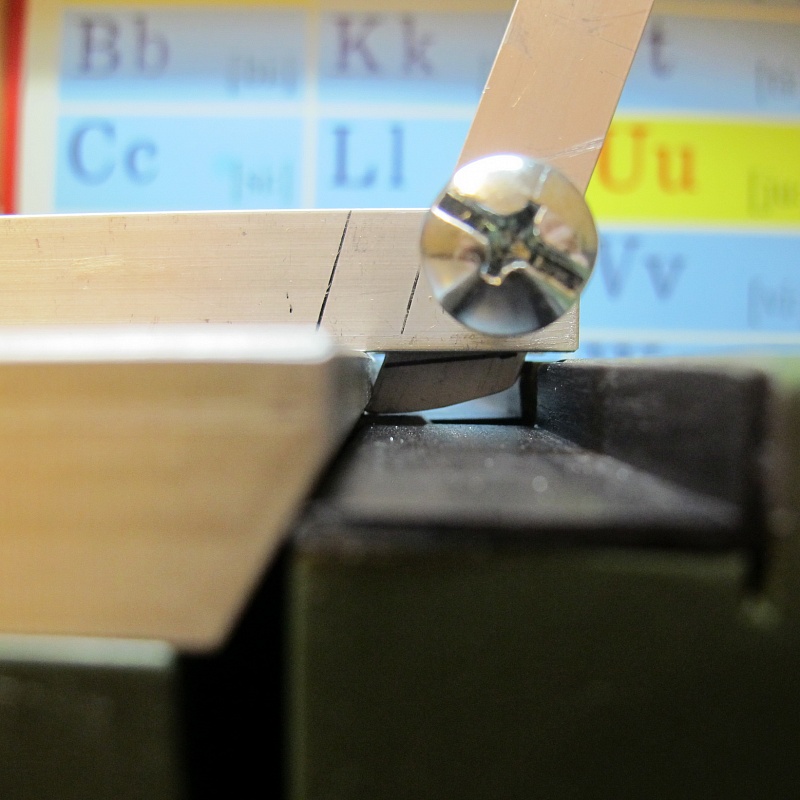

Основная сложность заключается в том, что задний рычаг должен выглядывать из под упора на строго заданную длину, которая органичивается верхней плоскостью петель столика. На следующих фото показан минимальный зазор между петлями и концом рычага:

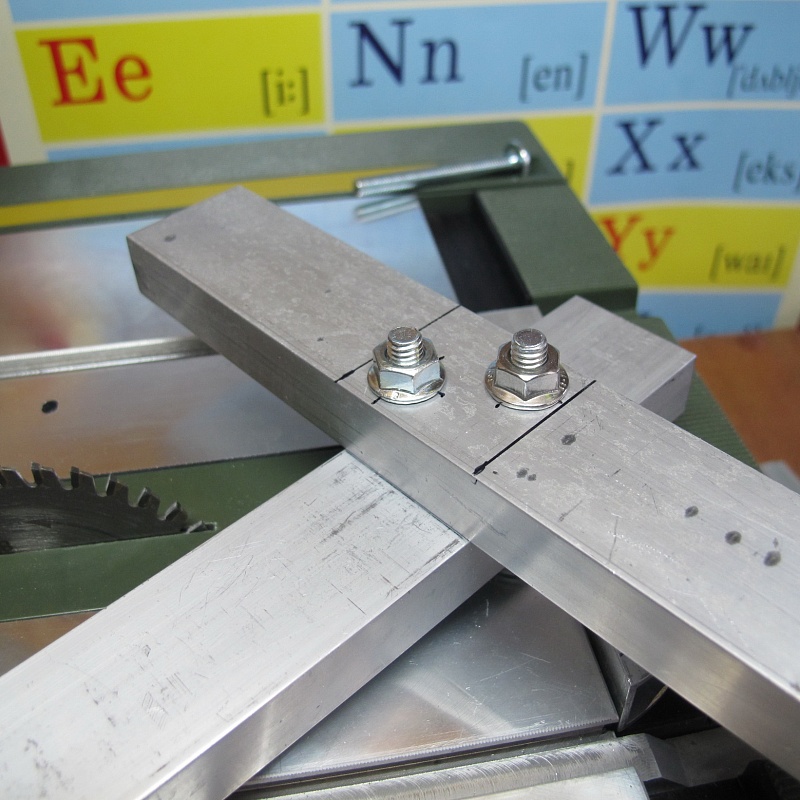

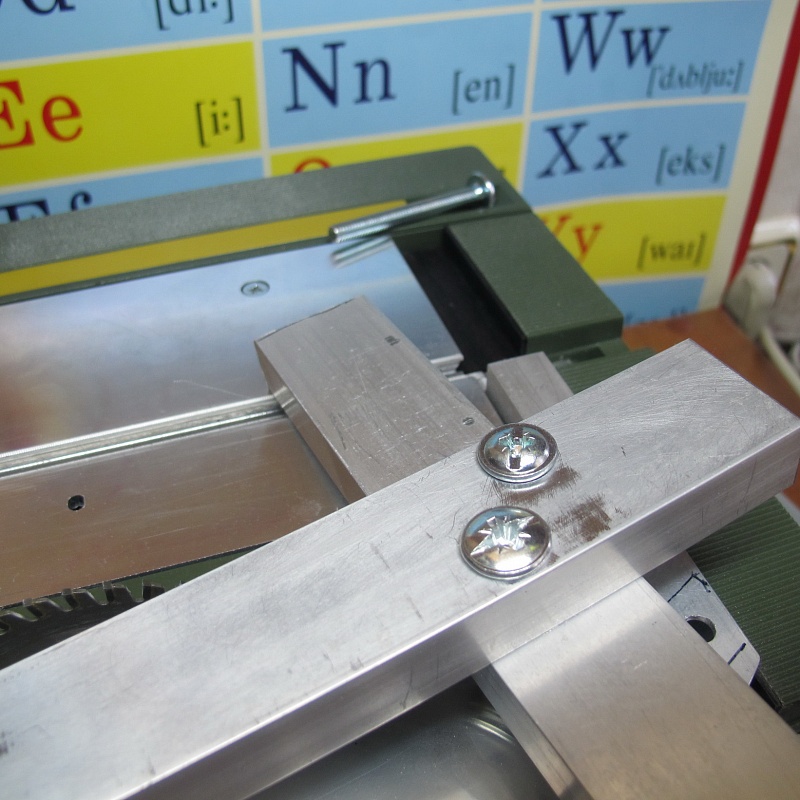

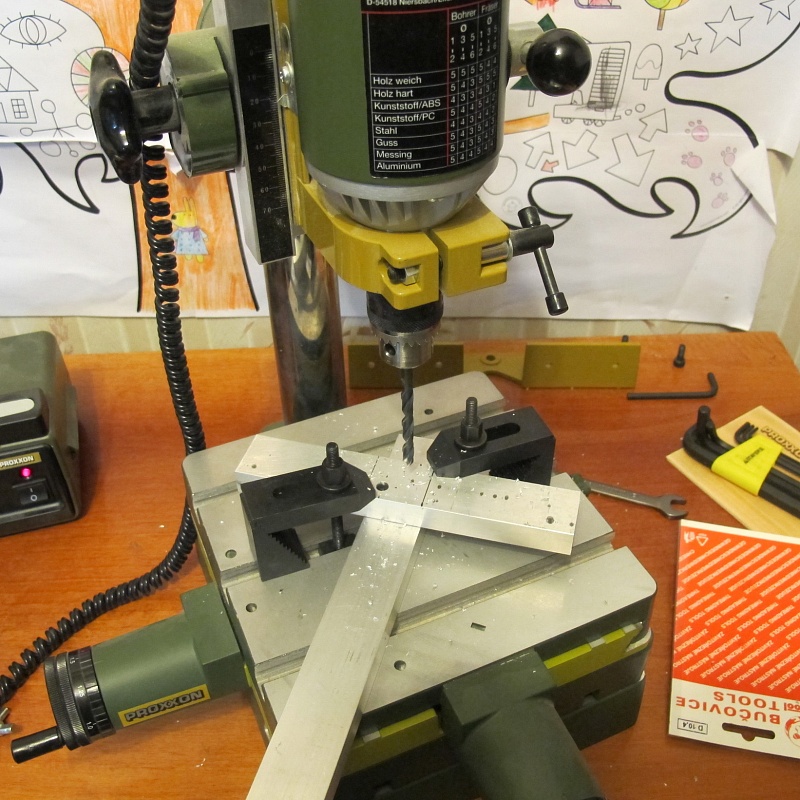

Далее засверливаем переднюю крестовину упора (отверстие на миллиметр больше диаметра болта):

На этот раз в эстетических целях решил обойтись без шайб, поэтому приобрел соответствующие болты и гайки:

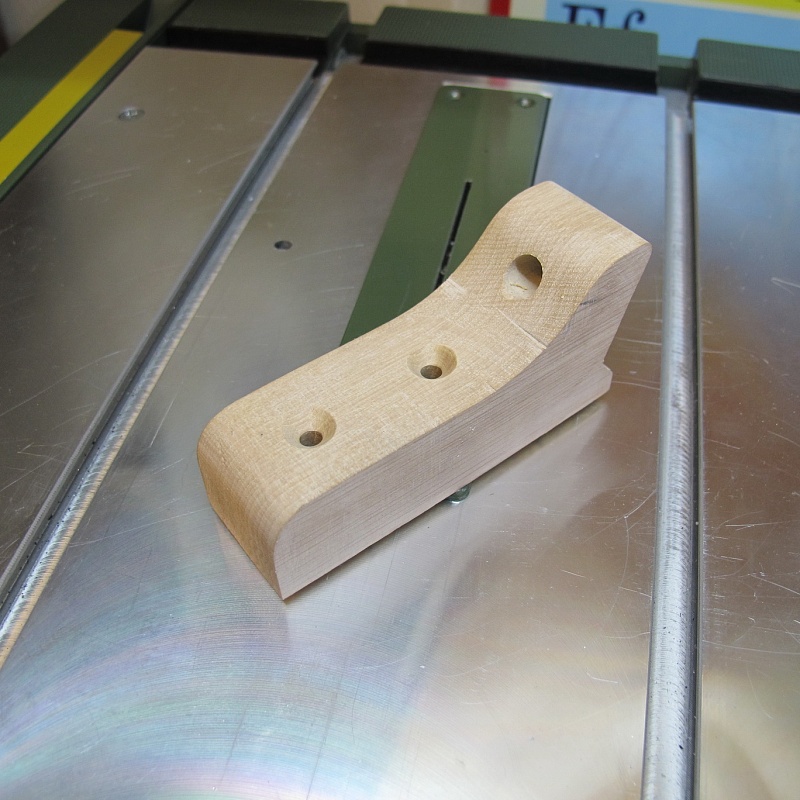

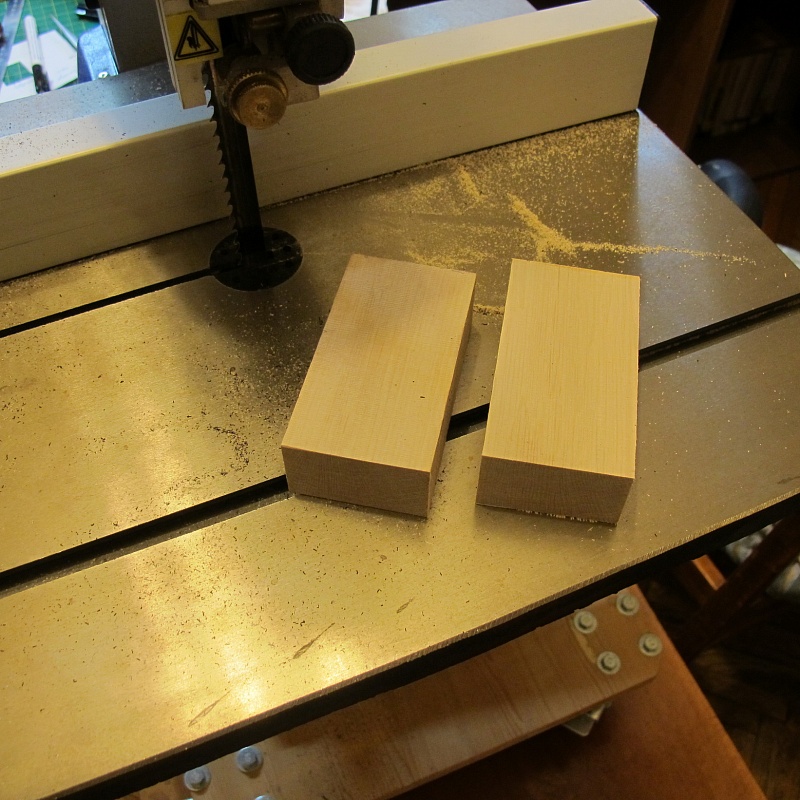

Далее режем граб на заготовки для узла с поджимным болтом:

Решительно отсекаем всё лишнее, сверлим отверстия, загоняем забивную гайку в торец:

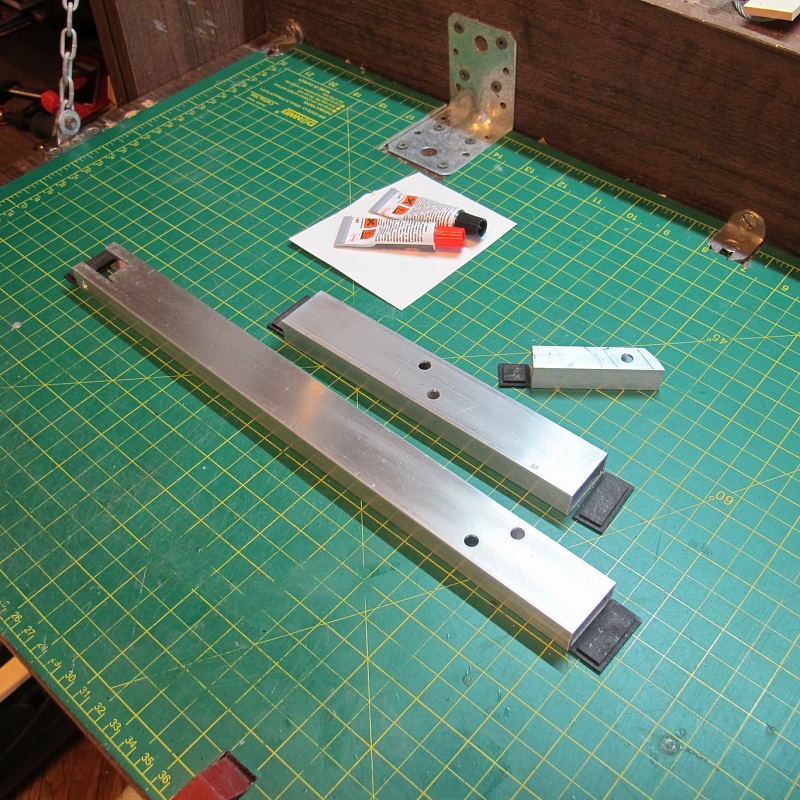

Просто чтобы поэстетствовать решил закрыть торцы профилей накладками:

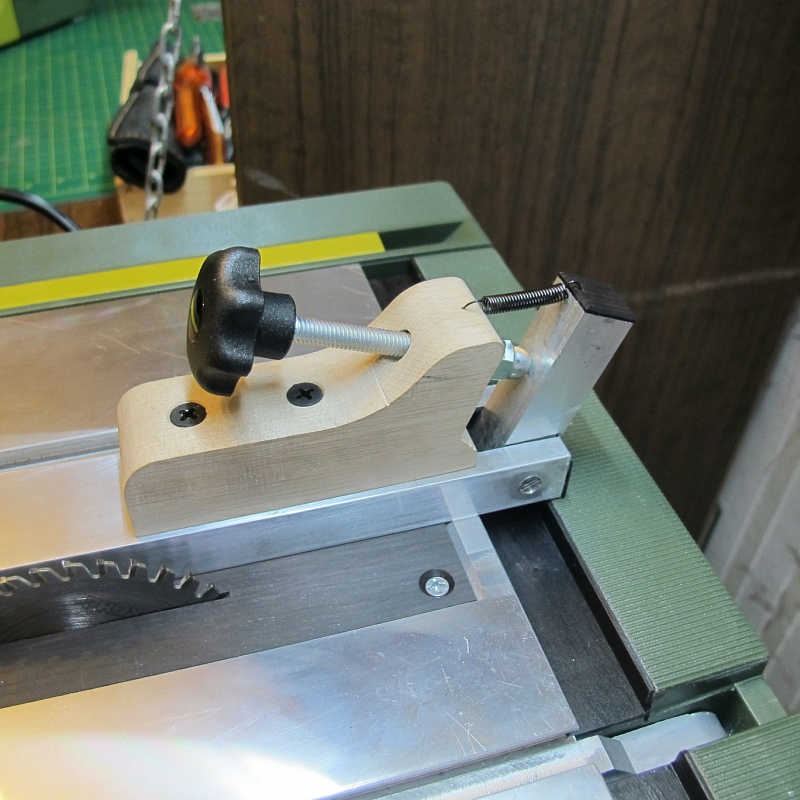

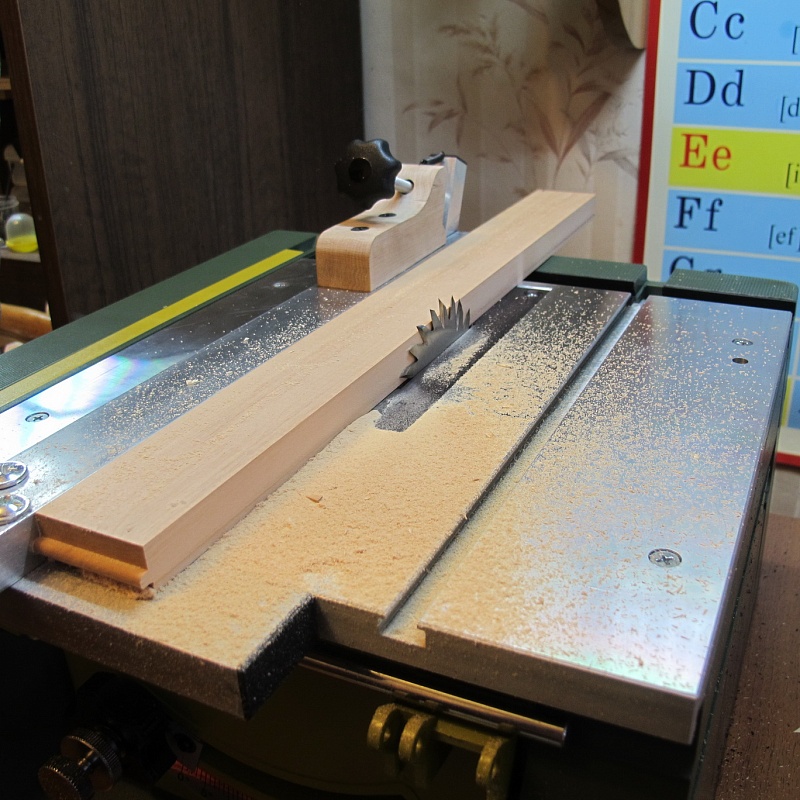

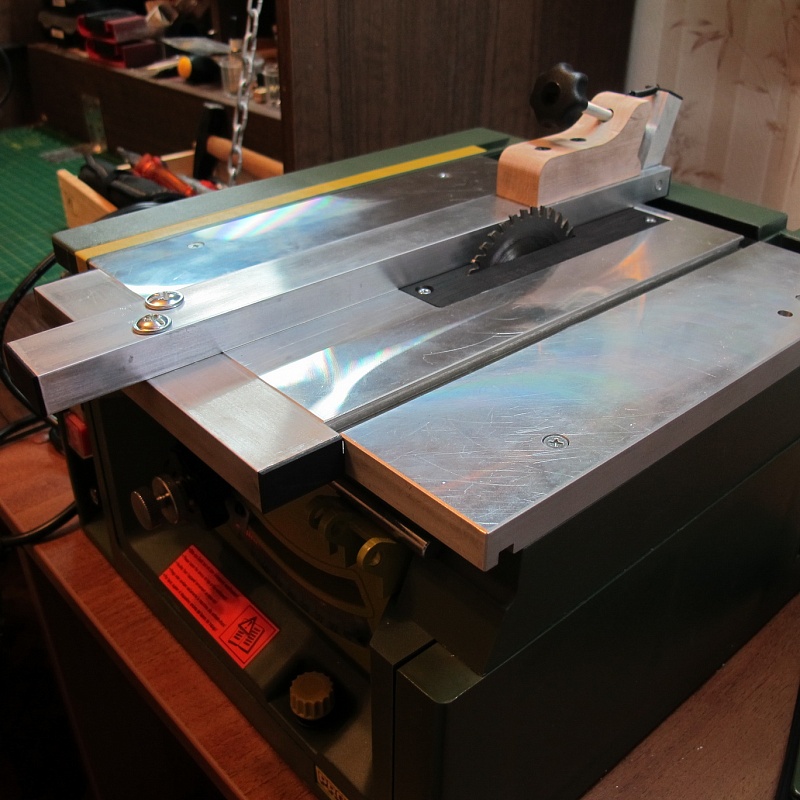

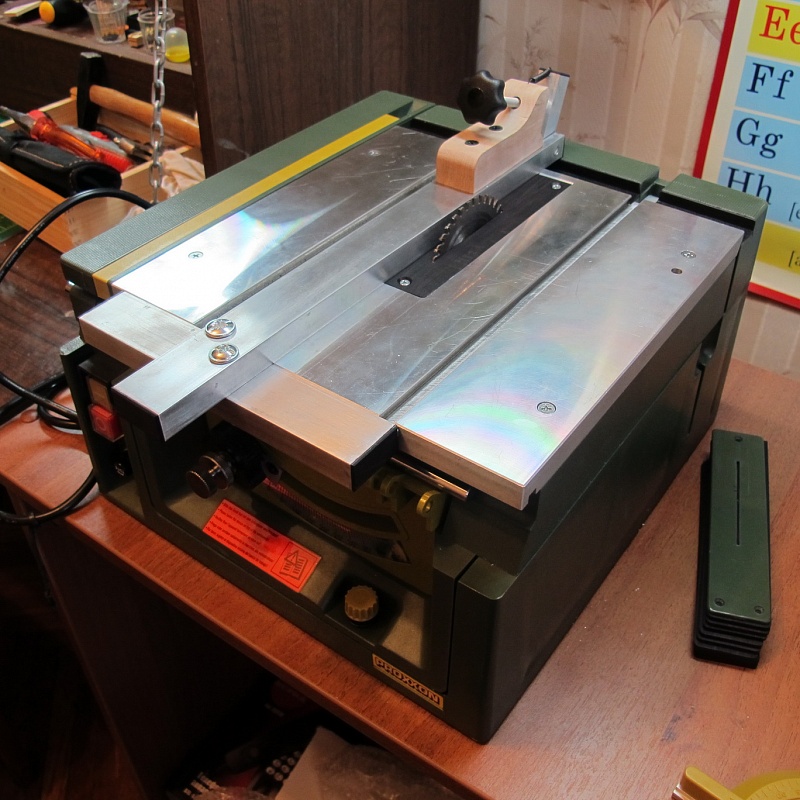

Ну и вот, венец эволюции моих параллельных упоров :D

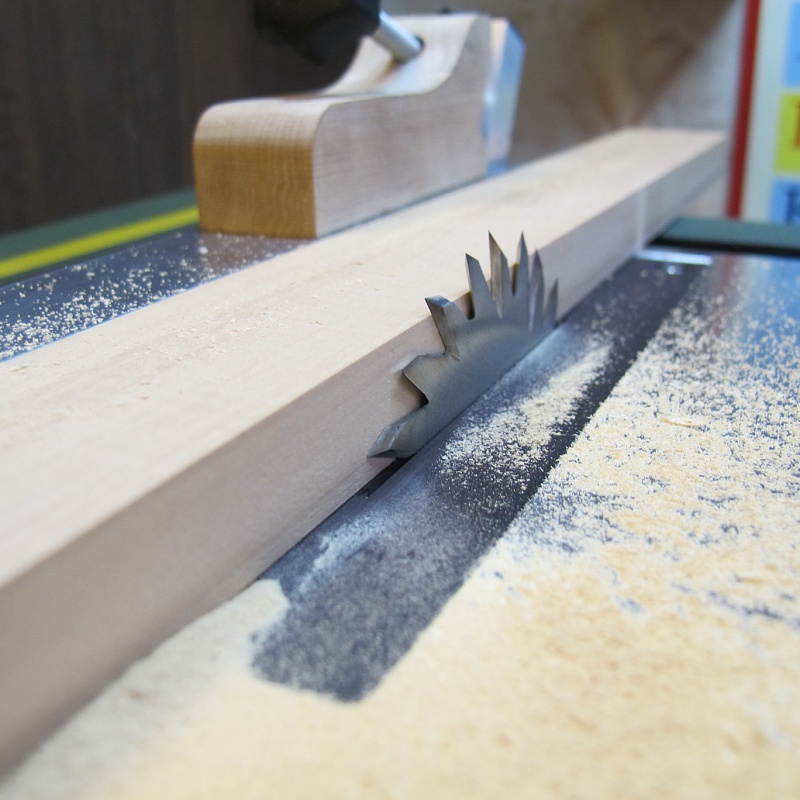

Ходовые испытания с вновь приобретенной фрезой (наконец-то можно бодро распускать паркетину за один проход!!!):

Вроде всё очень здорово. Почему "вроде", потому что вволю погонять новый девайс мне не удалось, - это я уже о грустном :). Поперли меня из моей мастерской. Ужо я и умолял, и упрашивал, и в ногах валялся, - всё пофиг :D Буду ютиться на кухне ... после ремонта ... . Если б кто только знал как я ненавижу ремонты! Сегодня перетаскивал всё своё добро из бывшей мастерской и малость прифигел от количества нажитого. "В дому у старого бобра, немало нажито добра"
За сим ваш. И до новых встреч! :)

update:

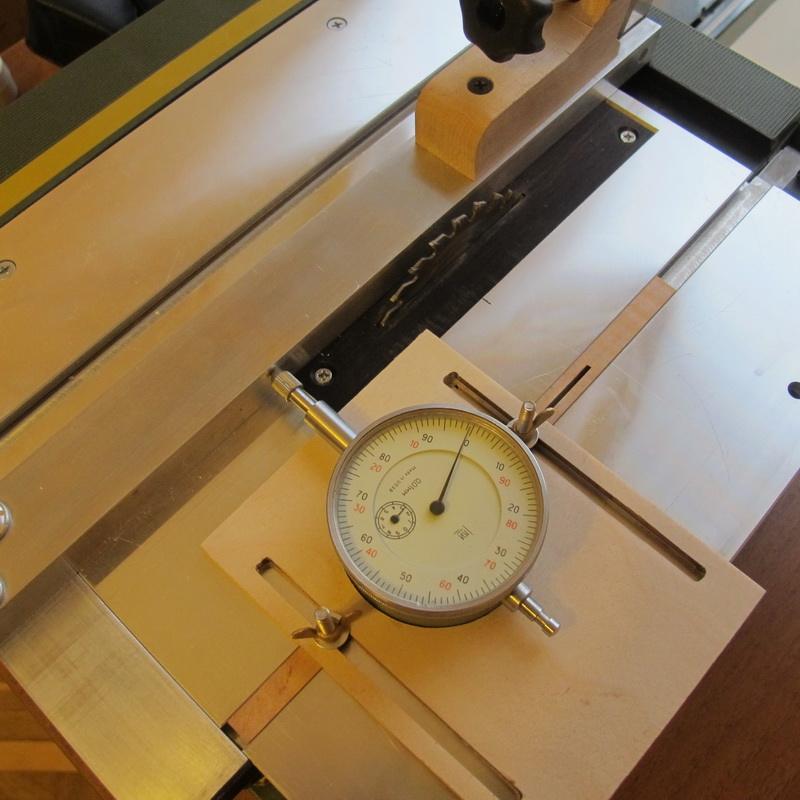

Часовой индикатор
Недавно ездил на Москворецкий рынок за стройматериалами и, проходя мимо инструментальной лавочки, краем глаза зацепил часовой индикатор. ИЧ10, цена вопроса 400 рублей. Естественно купил, т.к. до сих пор не имел сего полезного устройства в хозяйстве. И при первой возможности осуществил давнюю задумку (к вопросу о точном выставлении размера отпиливаемой заготовки):

Всем рекомендую, очень удобный и полезный, девайс. Хотя и без него жить можно вполне :D
Мне нравится0
04.02.2014 14:59:52
Петр! С приобретением и удачной модернизацией!!!
Кстати, у меня эта Ваша запись в блоге отмечена 9-м марта...:D Поделитесь секретом, как Вы так сумели 8-е проскочить.;):D
Ссылка Мне нравится0
Мне нравится0
04.02.2014 16:44:20
Упс, пардон, это просто черновик :)
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 02:24:17
Ну вот, теперь уже чистовик :)
Родитель Ссылка Мне нравится0
Мне нравится1
06.02.2014 07:58:25
Вах, буду наслаждаться этой темой весь день ...
Первая мысль - срочно все сложи в коробку и отправь обратно в Германию ... пусть их инженеры посмотрят как должен выглядеть их ФЕТ на самом то деле :)
Ссылка Мне нравится1
Мне нравится0
06.02.2014 09:08:53
Немцам шиш! Пусть в России остаётся, а то привыкли на наших идеях жировать.
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 09:09:00
Пётр, один твой пост заменил всю тему на форуме. Класс!
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 09:36:11
Михаил, спасибо! Я старался, но без темы на форуме ничего бы не получилось :)
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 08:58:10
Петр, поздравляю с новым станочком! Как всегда интересный обзор :)
Ссылка Мне нравится0
Мне нравится0
06.02.2014 09:33:15
Спасибо, Сергей! :)
Родитель Ссылка Мне нравится0
Мне нравится0
bbs
06.02.2014 12:54:15
Пётр! Просто шикарно получилось! :) Поздравляю!
А тема с предохранителем только для ФЕТа актуальна? Или на КСке тоже имеет место быть?.. Что-то я упустил этот момент...
Ссылка Мне нравится0
Мне нравится0
06.02.2014 13:10:45
Спасибо! :)
Теоретически для ks-ки оно тоже актуально, но, честно говоря, не вижу смысла ставить туда предохранитель. В случае гибели родного двигуна, можно относительно легко найти ему замену из числа движителей для швейных машин. И цена такой замены не так велика, как на ФЕТе, где альтернативы родному двигателю, насколько я знаю, нет, а стОит он будь здоров. Поэтому и приходится дуть на воду.
На ФЕТе в этом плане у меня получается тройная защита:
  • предохранитель;
  • поликлиновой ремень - можно надеяться, что не заклинит, а начнет прокручивать;
  • фреза от Михаила  - реально ощутимо снижает нагрузку на двигатель за счет существенного  уменьшения потребного для реза усилия.
Родитель Ссылка Мне нравится0
Мне нравится0
bbs
06.02.2014 14:24:30
Паанятно! ;)
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 14:57:19
Просто молодец
И с соседями повезло )
Ссылка Мне нравится0
Мне нравится0
07.02.2014 00:39:45
О да, соседи просто золото :D
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 19:07:43
Ну вот. Столько ждал, что аж проворонил.
SOS! SOS! SOS! Петр, срочно дай наводку на местонахождения сицилийских удавок! А то моя жаба за невозможностью добраться до тебя меня вот-вот порешит! Я с первого раза подумал, что показалось. Даже перечитал дважды. Надо же летки из граба!:o С ума сойти! Я такого не перенесу, у меня истерика!... Пока кандратий еще в пути, поздрааааааааа..

;)
Ссылка Мне нравится0
Мне нравится0
06.02.2014 19:23:33
Да, я тоже думаю, что из эбена были бы получше :D
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 00:40:39
Эбен чуток имеется кстати ;)
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 00:38:07
Привет, Александр!
Честно говоря, эта грабовая планка у меня просто залежалась. На модель-то материала уходит совсем немного, а покупаем мы его как в последний раз )
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 19:59:39
Петр, поздравляю с приобретением!
Если на ks-ке делали просто чудеса, то ФЕТ открывает воистину неограниченные возможности, будет получаться все чудесатее и чудесатее!!! ;):)
Ссылка Мне нравится0
Мне нравится0
07.02.2014 00:35:32
Алексей, благодарствую! Насчет чудесатости хотелось бы верить :)
Родитель Ссылка Мне нравится0
Мне нравится0
06.02.2014 22:47:30
Пётр , поздравляю с приобретением !! Ну и ...всё круто :)
Ссылка Мне нравится0
Мне нравится0
06.02.2014 23:56:18
Спасибо, Роман!
Поскорее устаканивай свой бизнес, скучаю по твоим постам)
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 12:58:34
Упор, получается, фиксируется в одном месте? Ну и совсем без линеек грустно как то:)
Ссылка Мне нравится0
Мне нравится0
07.02.2014 13:18:17
Упор как раз фиксируются с двух сторон. А так задняя кромка стола с поднутрением, упор ещё немного прижимается к столу, что создаёт дополнительное усилие при фиксации.
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 13:21:32
Затягивается в одном месте, а фиксируется в двух. На самом деле конструкция проверена временем, очень надежна, проста, легко настраиваема и жизнеспособна.
Исходя из своего скромного опыта могу сказать, что линейки не нужны. Всякие микроподачи актуальны на фрезерах. А тут они требуют слишком больших усилий по реализации, при весьма небольшом эффекте от применения.
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 13:50:30
А что делать, когда хочется заиметь брусок 3х3 мм ТОЧНО? Я на своем стоковом ФЕТе умаялся попадать в размер... :evil:
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 14:12:21
Да без проблем! Ставим размер и пилим. Если серьёзно, то размер ловится легко.
Я пилю с припуском в 0,05 мм. Оставляя их на финишную шлифовку.
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 14:30:34
Тогда это хорошо! А то у меня со стандартным упором ... (далее нецензурно)
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 14:52:29
За 0,05 у себя не поручусь, но десятка-две вполне.
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 14:33:20
Петр, у тебя на КС-ке был немного другой упор, с накладкой. Это не оправдалось временем?
Линейка все же нужна на циркулярке, хотя на такая, как родная у ФЕТа, ей никогда не пользовался. Если диск стоит жеско, то иногда достаточно просто рисок на столе, что бы побыстрому выставить размеры, потом запас в 0.5 можно снять рейсмусом.
Родитель Ссылка Мне нравится0
Мне нравится0
07.02.2014 14:51:30
Петр, у тебя на КС-ке был немного другой упор, с накладкой. Это не оправдалось временем?
Он у меня и сейчас есть, нужная вещь. Опять же сугубо из моей практики, потому как сколько людей, столько и мнений. Для КС-ки нужны оба упора, - и с нкаладкой, и без. Потому как КС-ка очень нежная, - когда деревяшка пытается сомкнуть пропил в процессе роспуска, то лучше упор с накладкой, можно клинышек в пропил воткнуть и т.п.. Я с таким упором грабовые пластинки всегда распускаю.
А у ФЕТа дурной силы за глаза, думаю что упор с накладкой ему не нужен.
Родитель Ссылка Мне нравится0
Мне нравится0
20.02.2014 14:44:35
Все эти винты для перемещения линейки это обман трудящихся.Поставить винт не сложно,но после того как распустил рейку ее чаще всего надо распилить.И крутить каждый раз винт на несколько сантиметров это занятие для крепких и упорных...Делать и винт и узел для откидывания вверх линейки сводит на нет простоту и точность узла. Гораздо удобнее иметь под рукой штангенциркуль и обрезок деревяшечный. Пару контрольных пропилов и все сразу ясно.Тем более что покрутив винт нужно сделать то же самое.
Если у вас несколько пил,винтна пиле используемой для продольного распила можно ставить.Наверно это даже удобно)
Петр,с покупкой и тьюнингом )
Ссылка Мне нравится0
Мне нравится0
20.02.2014 15:25:14
Петр,с покупкой и тьюнингом )
Спасибо, Игорь! :)
Родитель Ссылка Мне нравится0
Мне нравится0
02.03.2014 22:52:44
С индикатором добил ! :)
Ссылка Мне нравится0
Мне нравится0
02.03.2014 23:25:02
Спасибо, Роман! Уже так давно собирался его прикупить, а тут он сам подвернулся. Радовался как ребенок. Жена смотрела как на сумасшедшего :D Где б еще нарыть такой же индикатор, но с ходом поболе. ИЧ-10 по цене вполне доступен, но когда десятка вырастает до пятидесятки, стоимость его переваливает за две тысячи, а это уже накладно. Зато с индикатором можно всякие разные очень клёвые прибамбасы делать.
Родитель Ссылка Мне нравится0
Мне нравится0
28.07.2019 06:57:40
Это произведение искусства. Тоже буду упор переделывать. Родной никуда не годится, как проксон умудрился не сделать фиксатора на второй край? Может специально, чтобы моделисты "допиливали", совершенствуя своё мастерство )
Ссылка Мне нравится0
Мне нравится0
28.07.2019 13:52:45
Удачной переделки!
Родитель Ссылка Мне нравится0
Мне нравится0
27.09.2019 13:57:26
Коллеги, добрый день!
Как можно связаться с Михаилом, тоже хочу набор для тюнинга ФЕТа, также нужен упор.
Ссылка Мне нравится0
Мне нравится0
27.09.2019 17:31:08
Дмитрий, наборы я больше не делаю. Идею можно позаимствовать, на форуме всё есть.
Родитель Ссылка Мне нравится0
