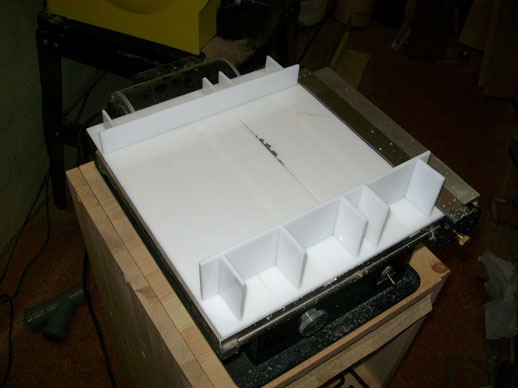

Стусло устроено очень просто. Это каретка из любого листового материала (фанера, ПВХ, оргстекло, поликарбонат и т.п.). Каретка из дерева лучше фиксирует детали за счёт естественной шерховатости материала, красивее и приятнее на ощупь. Пластиковые менее зависят от колебаний влажности и температуры, к ним удобнее крепить оснастку на двойной скотч. В данном случае каретка из оргстекла.

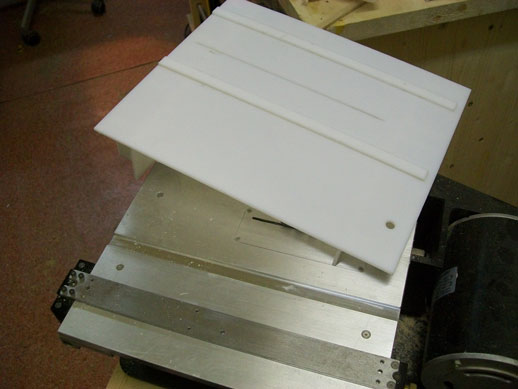

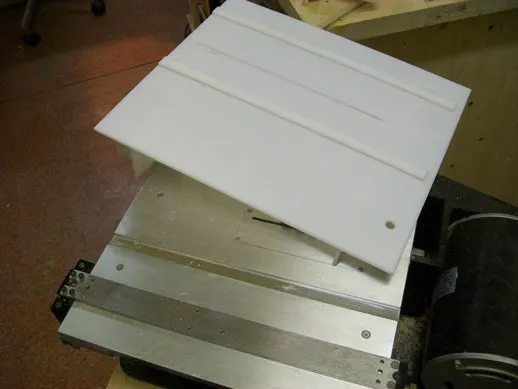

Каретка перемещается по поверхности стола в продольном направлении и предохраняется от смещения в стороны направляющими, которые плотно, без люфта входят в пазы столика. Если пазов на столике нет (на самодельных пилах), то роль пазов могут сыграть края стола (они должны быть параллельны линии распила).
Конечно, все поверхности должны быть плоскими, прямыми, взаимно перпендикулярными. Вот и всё устройство. Приведённое на фотографии я изготовил за 15 минут. 10 минут из них ушло на просушку клеевых швов (циакрин).
Очень своевременный вопрос - а для чего оно надо? Очень удобно пропиливать пазы, кромсать рейки на мелкие кусочки, выполнять всякие формообразующие работы. Вот так, к примеру:

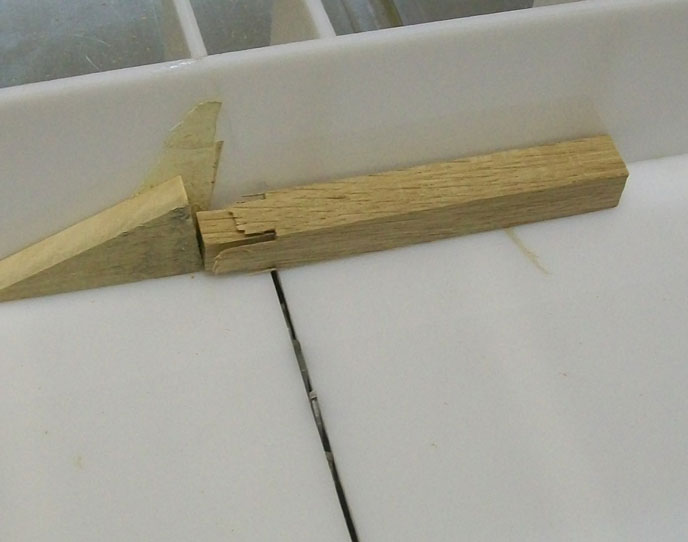

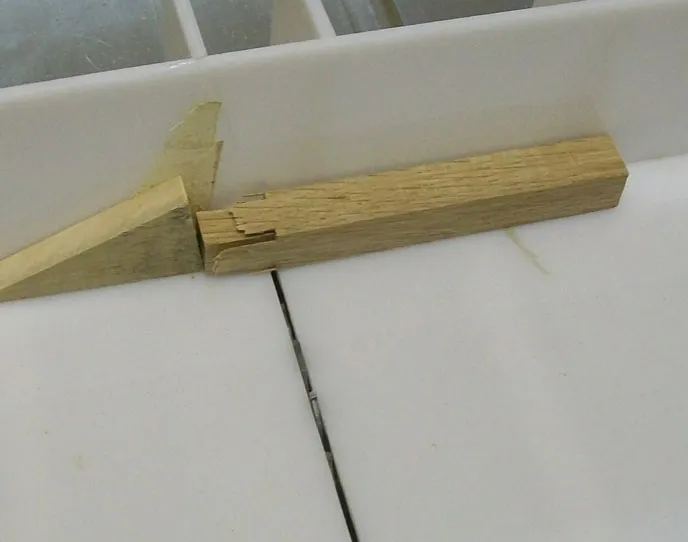

приклеиваем на двусторонний скотч угловой упорчик, выставляем диск на определённую высоту и делаем пропил (на этом и следующих фото пальцы условно не показаны.
На самом деле деталь удерживается именно ими, просто контролируйте их расположение относительно диска)

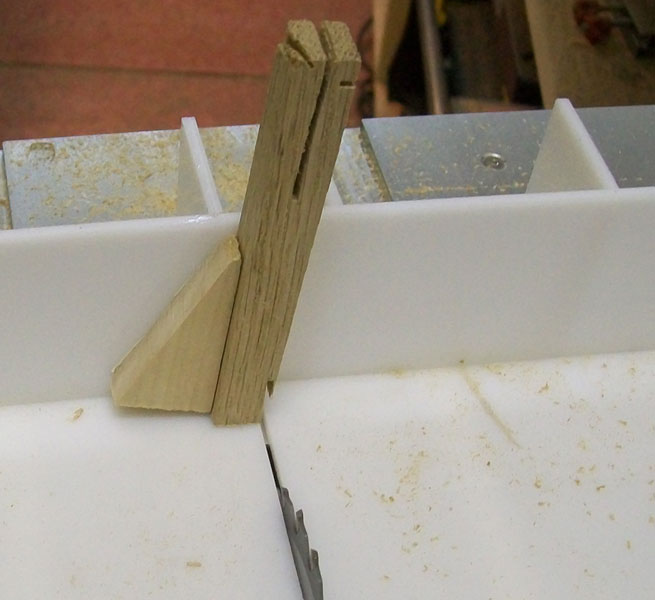

Повторяем этот процесс четыре раза в четырёх подходах, каждый раз поворачивая заготовку на 90 градусов. А потом меняем положение упора и снова четыре повтора в четырёх подходах, но уже лёжа.

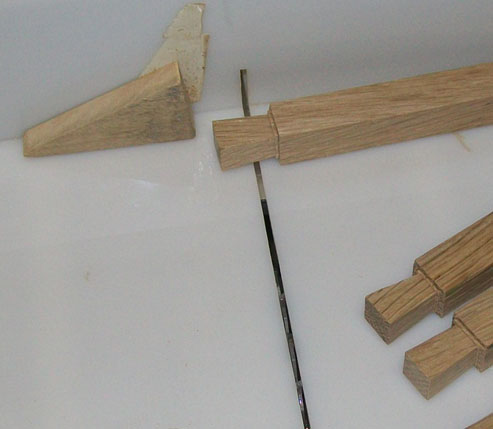

По завершении упражнения получаем четыре красивые детальки. Общее время изготовления - 3 минуты 28 секунд. Фрезерный станок с полки не извлекался.
Рекомендую! 8)
Уже пару дней примериваюсь к точной резке под углом, спасибо, очень своевременно!
Щаз такие такие топтимберсы забубенюЮЮЮЮЮЮЮЮЮЮЮ!!!!
