Изготовление штурвала
Теги: штурвал
Штурвал изготавливался для модели Баунти, которая строится на базе аматиевского кита. В наборе предлагается установить металлический штурвал, анодированный под медь. Честно говоря, я думал, что сделать штурвал без станочного парка задача нереальная. Но предлагаемый вариант меня не устраивал, покупным штурвалом я уже был сыт на Сансоне. Поэтому пришлось начать битву со штурвалом. Скажу честно, битва была кровавой. причем несколько раз я уже хотел сложить оружие и получилось только тогда, когда я сказал себе: "Попробую последний раз, не получится, - сдамся на милость Amati и поставлю то, что есть".
Для изготовления штурвала мне понадобился шаблон, выполненный в Corel, его Вы можете скачать, кусок круглой заготовки, в данном случае это груша, а сама заготовка выточена Денисом Астаевым на его импровизированном токарнике. Также им же на том же токарнике выточена заготовка для обода штурвала. В качестве кругляка можно использовать остатки от рангоута, а обод можно вырезать самому, если наклеить на него выполненный в Corel шаблон и аккуратно вырезать по нему заготовку. Именно к такому варианту я и склонялся когда 4 из 5 заготовок обода рассыпались у меня в руках. Но тут на меня наконец снизошло озарение. Зачем сверлить в ободе диаметрально ориентированные отверстия? Ведь можно попробовать соорудить штурвал, приближенный к настоящему. Ведь на настоящем штурвале обод не является целиковым, а образован сегментами обода, затем по бокам ставится обод-накладка. Иногда металлическая, иногда деревянная. Ну вот как-то так:

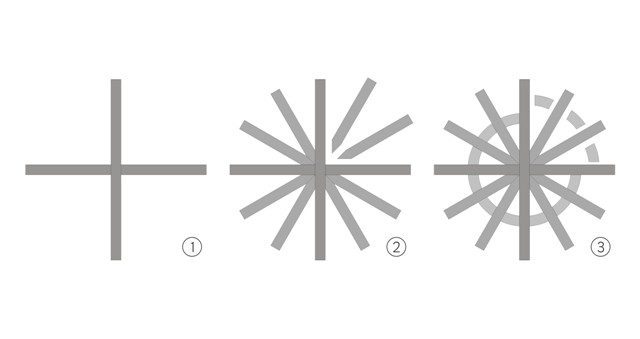

Из реек яблони 1,5Х1,5 мм я сделал сначала крест (1). Делал проточив пазы в обеих рейках. дабы прочность соединения была выше. В каждый из четырех секторов, полученный при склеивании двух реек крестом, добавил ещё две рейки, вклеивая их по шаблону. приведенному выше.. Кончики этих реек подтачивал, придавая им треугольную форму, обратите внимание: на схеме четко видно. что для хорошей подгонки клин в плане имеет форму произвольного, а не равнобедренного треугольника (2). Затем берем обод и нещадно режем его на части, каждый сектор по 30 градусов (в моем случае), резать на кусочки тоже лучше по шаблону. вклеиваем кусочки обода тоже на шаблоне (3), я клеил на суперклей, шаблон прилипает, но этого бояться не нужно, потом можно сошкурить, так даже лучше, заготовка не "елозит" по шаблону.

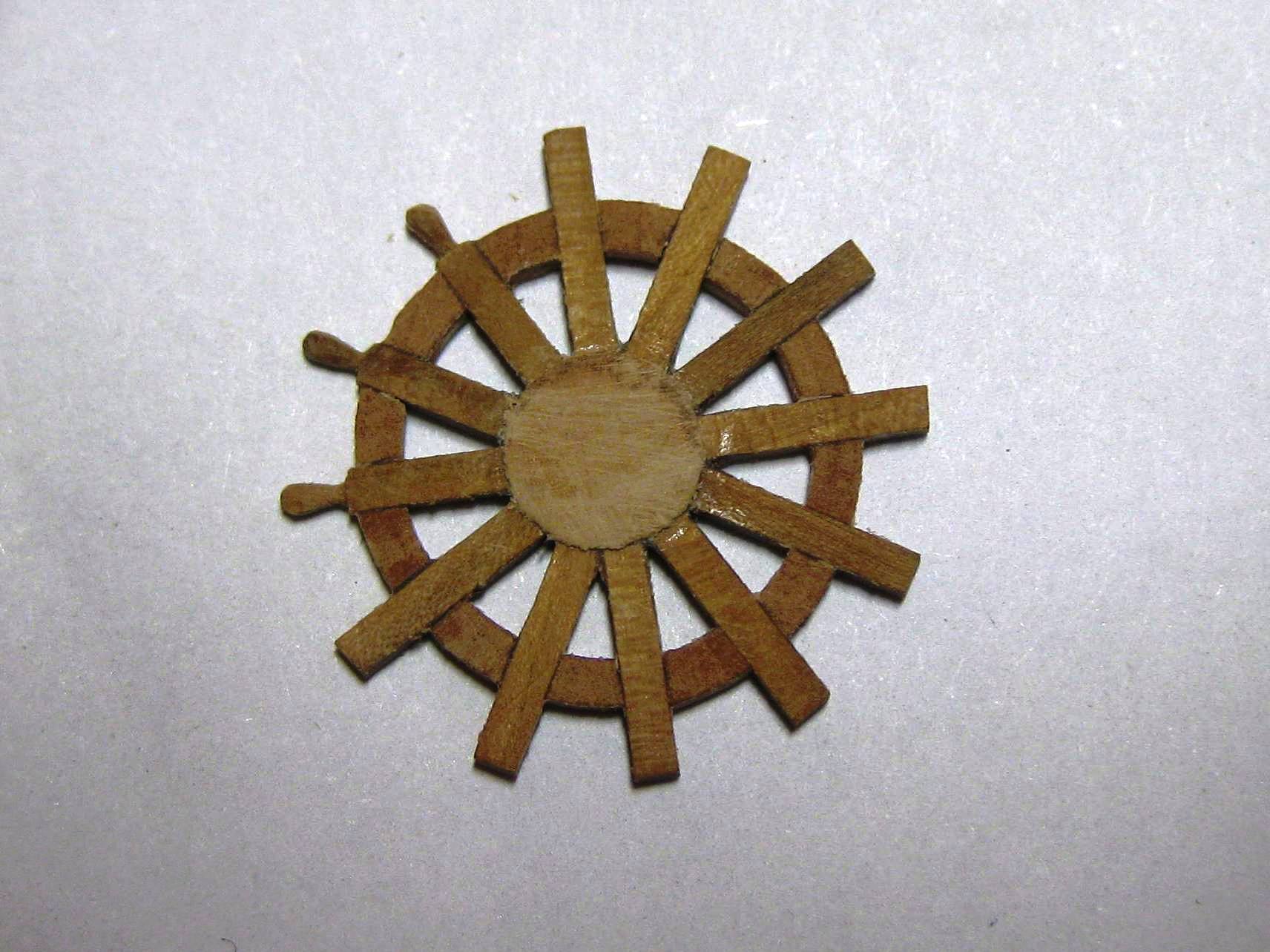

В итоге получается такая заготовка штурвала:
Еще раз повторюсь: нужно обратить самое тщательное внимание на подгонку клиньев. так как именно при их хорошей подгонке задается окружность барабана. Последняя операция, которая выполняется с помощью шаблона: по большой окружности, изображенной в шаблоне синим пунктиром, Шаблон больше не нужен, его остатки можно смело сошкрябать шкуркой. Далее в дело вступает ножик с лезвием №11 и надфиль. С помощью этого лезвия предстоит выполнить самую нудную работу - придать спицам нужную форму. Аналогично обрабатывается часть спицы между ободом и барабаном, применить тут надфиль или шкурку не получится, я грубо срезал ножом, а потом лезвием "на ребро" скоблил, пока не получался приемлемый результат.
При обработке сначала ставим лезвие заточенной стороной перпендикулярно заготовке спицы и намечаем основание рукояти, затем осторожными движениями по чуть-чуть срезаем ножом излишек дерева, двигаясь от кончика рукояти к основанию, грубо придаем рукояти форму ножом, остальное доделаем надфилем и шкуркой.
Рукояти штурвала имеют обыкновение ломаться. Расстраиваться не стоит. Сломаную рукоять нужно срезать под корень и на ее месте засверлить отверстие, в которое вклеивается заточенный на конус кусочек рейки яблони, даем подсохнуть и обрабатываем надфилем.
Барабан с одной стороны имитирован обрезком круглой грушевой заготовки, сточенной примерно до 0,1 мм:
А с другой - обрезком круглой ореховой заготовки подходящего диаметра. Я весь штурвал тонировал методом, описанным в обзоре по шлюпкам Баунти, поэтому проблем с разнотоном не возникло.
Я решил, что снаружи стягивать обод у меня будут "металлические" обручи, "закрепленные гвоздиками. Их роль предстоит сыграть пластиковым деталям, вырезанным из тонкого листового полистирола.источником такового послужили крышки от плавленного сыра "Янтарь". Иногда для тех же целей я использую крышки от Доширака.
Если мне предстоит вырезать деталь из листового полистирола, я сначала черчу ее в Corel, затем наклеиваю лист тонкого полистирола на бумагу А4 посредством обычного канцелярского скотча и немного помучившись с подгонкой, прогоняю этот лист через принтер, изображение отпечатывается на полистироле, вырезать отпечатанные таким образом детали и проще, и точнее. Шаблон Вам я также предлагаю скачать. Отмечу, что сторону, на которой будет производиться печать на лазерномпринтере, нужно немного шлифануть нулевкой, иначе изображение не отпечатается. Точка по центру шаблона используется для установки одной из игл циркуля балеренки, при помощи которого вырезается шаблон: одна ножка циркуля-балеринки ставится в центр, а второй иглой прорезаем контур. Важно сначала вырезать по врешнему контуру и только потом по внутреннему. Для имитации гвоздиков я применил "тянутый" над пламенем свечи литник - технологии вытягивания литников не хитра, но нужна сноровка, чтобы научиться подбирать толщину. Так как сайт для моделистов, создающих деревянные модели, то поясню, что литник - это такая пластиковая рамка круглого сечения, на которой расположены детали пластиковых моделей. Кусочек литника держится над пламенем, пока не станет мягким, затем вытягивается.

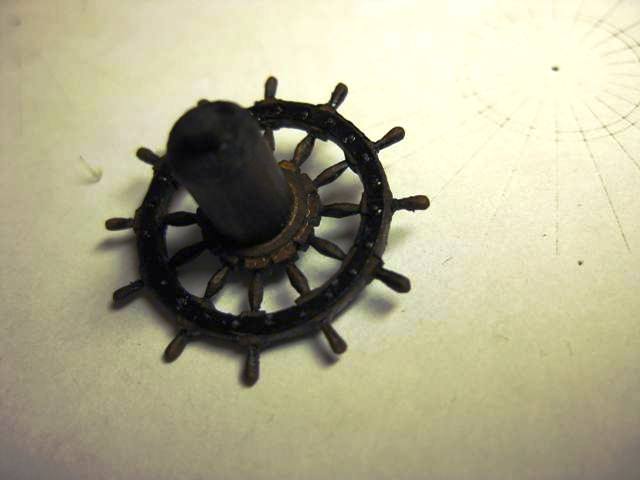

Из такого тянутого литникая лезвием "настрогал" "таблеток" для имитации гвоздиков. "Таблетки" маленькие, поэтому брал я их слегка накалывая кончиком лезвия №11, пинцет тут не поможет. Для приклеивания гвоздиков к ободу я использовал дихлорэтан, который свободно продается в любых радиотоварах. Обод окрашен перманентным маркером и наклеен суперклеем на предварительно затонированный штурвал. Дело сделано! Вот что получилось:
