Барабанная шлифовалка (или снова шестеренки...)

[ССП]

Здравствуйте, коллеги!
Давно зрело желание соорудить барабанную шлифовалку.
Образцы, представленные на форуме, довольно приличных габаритов из-за размеров двигателя. Так как кое-какой опыт изготовления понижающего редуктора имеется, решил собрать себе такой девайс.

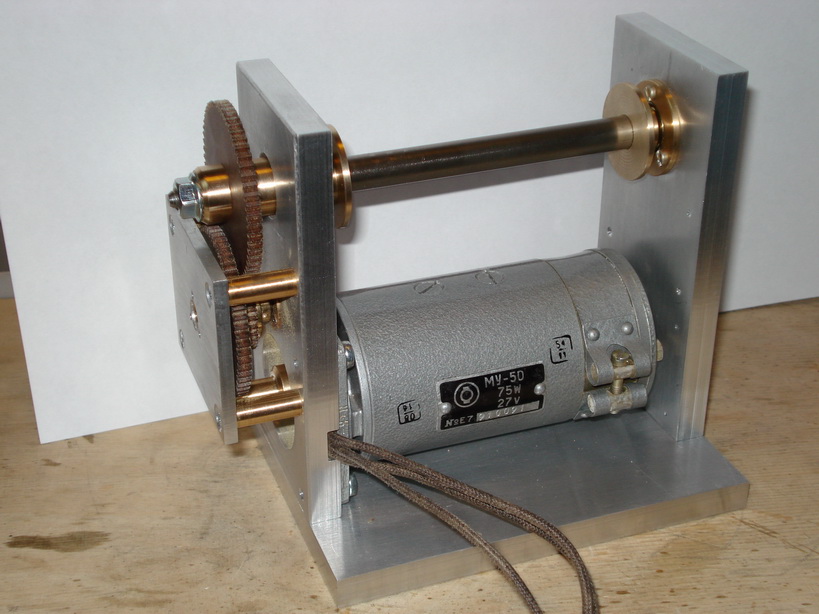

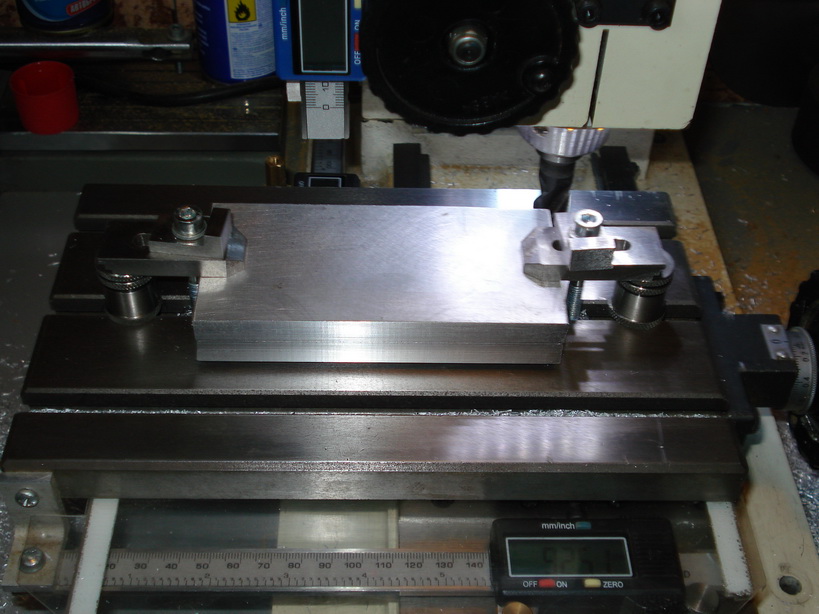

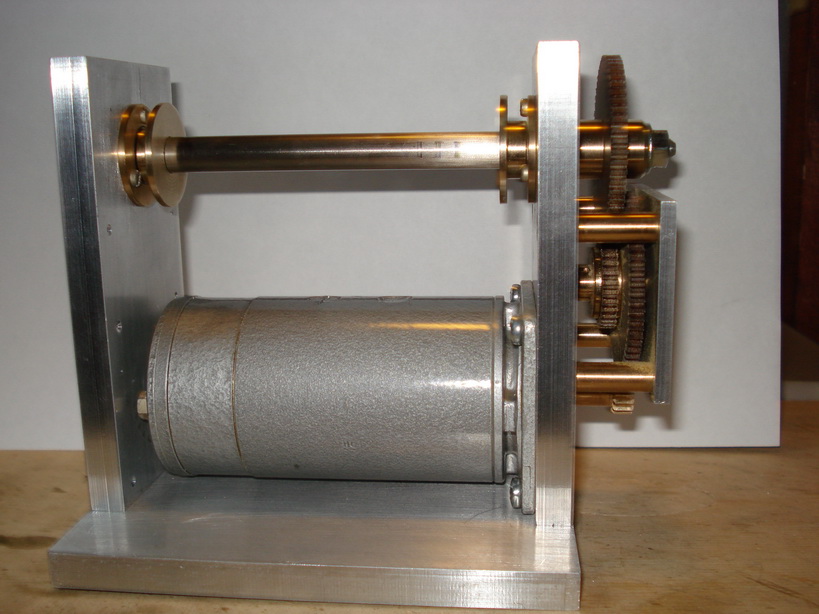

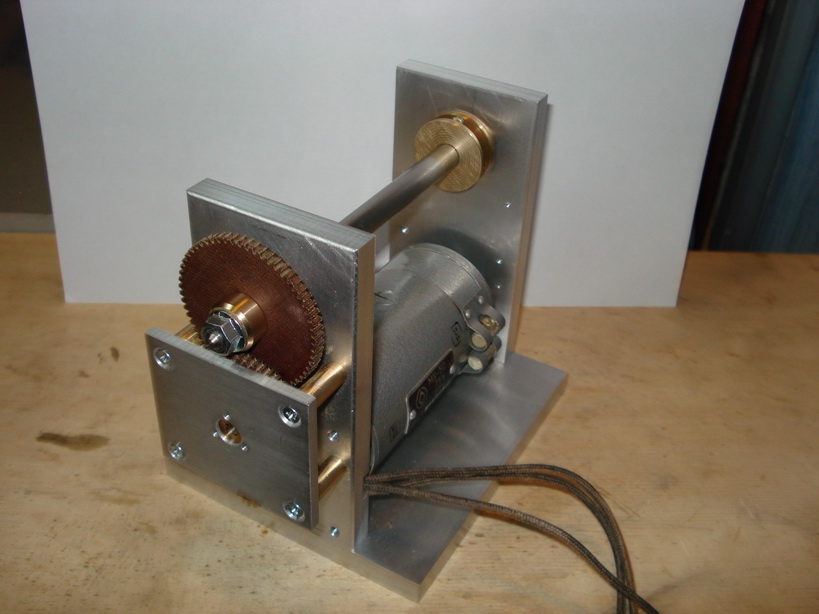

Размер основания 110х130мм, высота 120мм, материал основания и стоек - дюраль Д19, двигатель МУ50 (27В, 75Вт), вал барабана - валик 10мм от принтера, все остальное самодельное.

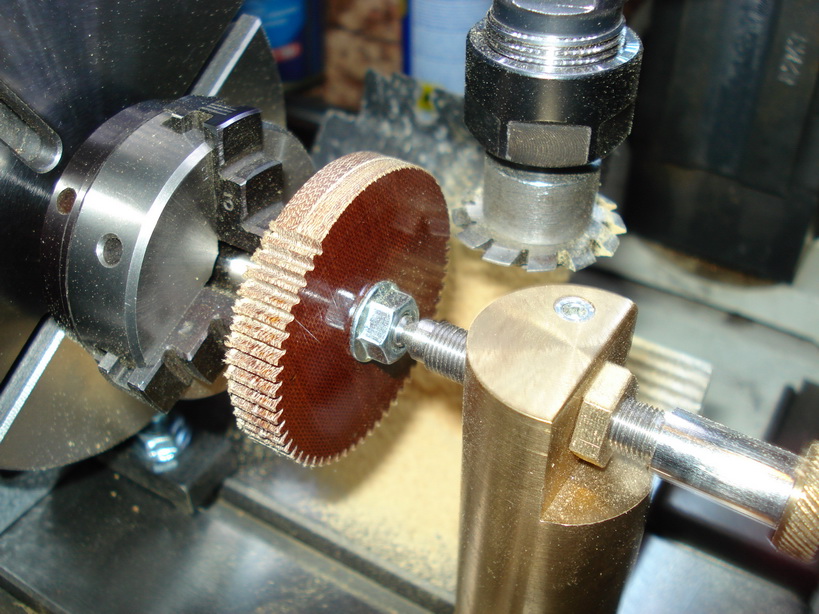

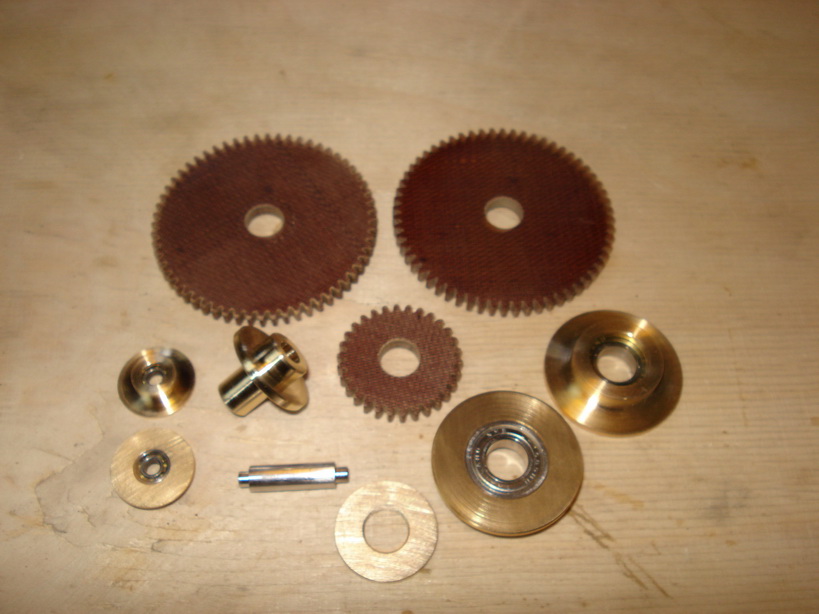

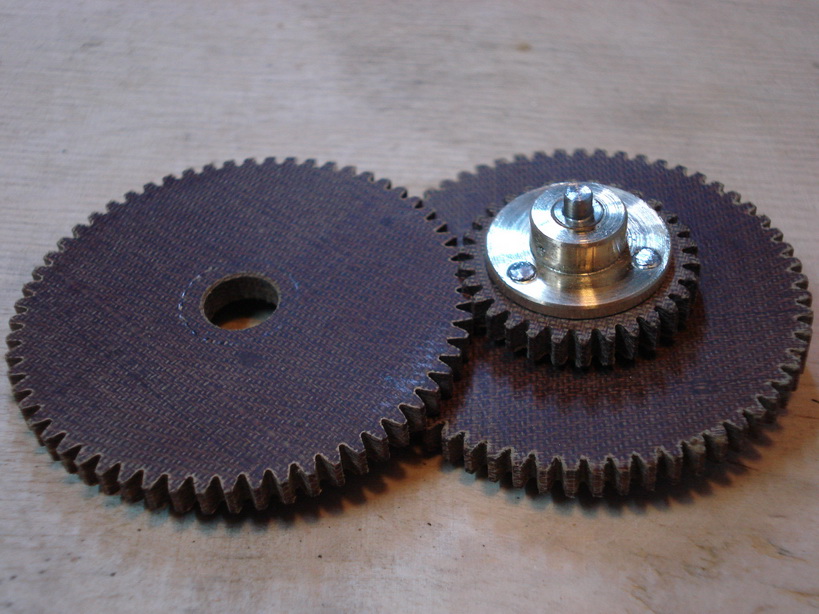

Модуль шестерен из текстолита 0,8, а так как редуктор двухступенчатый, то общее передаточное отношение 1:8, при этом рабочий барабан диаметром 35-40мм (который еще предстоит сделать, как и подъемный столик!) должен будет иметь порядка 1500 об/мин.
В принципе, ничего сложного нет, главное-аккуратность, как и во всем нашем увлечении.
Вот, как то так.

[FreeLander]

Красота, тонкие планки прогонять самое то!

[HappyGraphics]

Н-да...!
Посмотрел фотки. Потом пошел, посмотрел на себя в зеркале. Пришел к выводу, что есть куда расти и к чему стремиться.
Красиво!
С уважением, Сергей.

[YACOV]

Николай, как всегда восхищаюсь твоей работой. Для меня важнее не функциональное предназначение твоих устройств, а твоя изобретательность и "культура" изготовления. И конечно, наша с тобой "слабость":- шестеренки . Удачи, дружище .

[Борис_Б]

Да, классная работа!!!

[ССП]

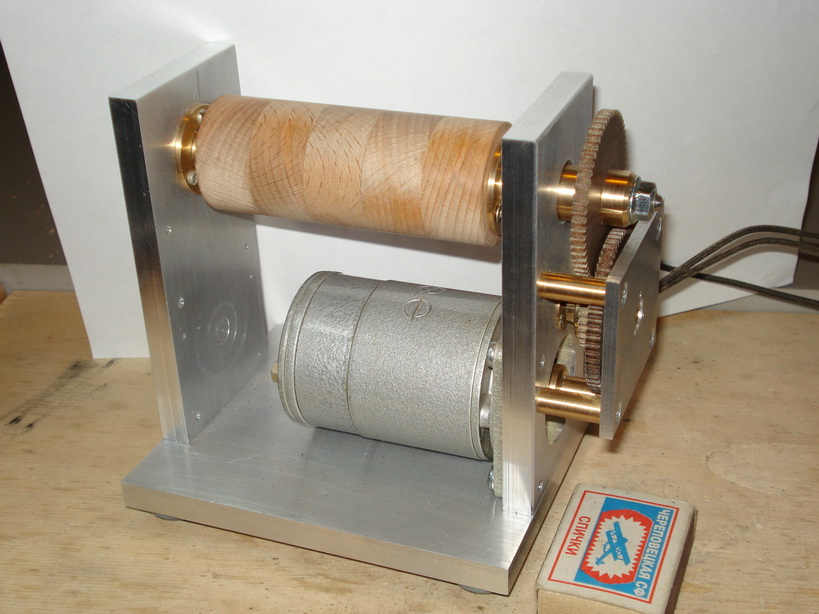

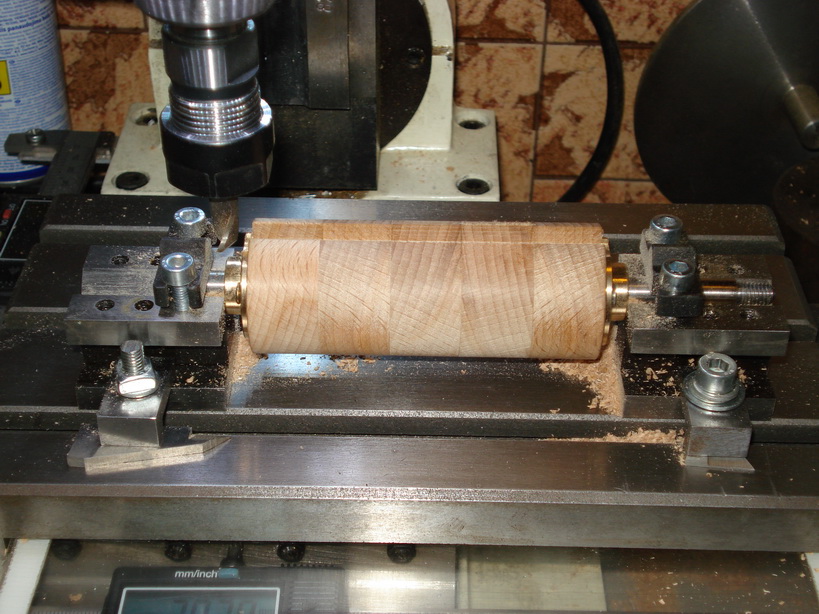

Доделал непосредственно барабан, использовал разделочную доску из бука.
В итоге при диаметре 35мм ширина барабана 90мм, вполне достаточно.
Да, вместо МУ50 поставил МУ30, мощности хватает. Как и предполагал, оборотов на выходе около 1500, рукой барабан не остановить.

[2bellum]

Пойду завтра куплю шляпу, чтоб было что снять. Респект мастеру!

[ССП]

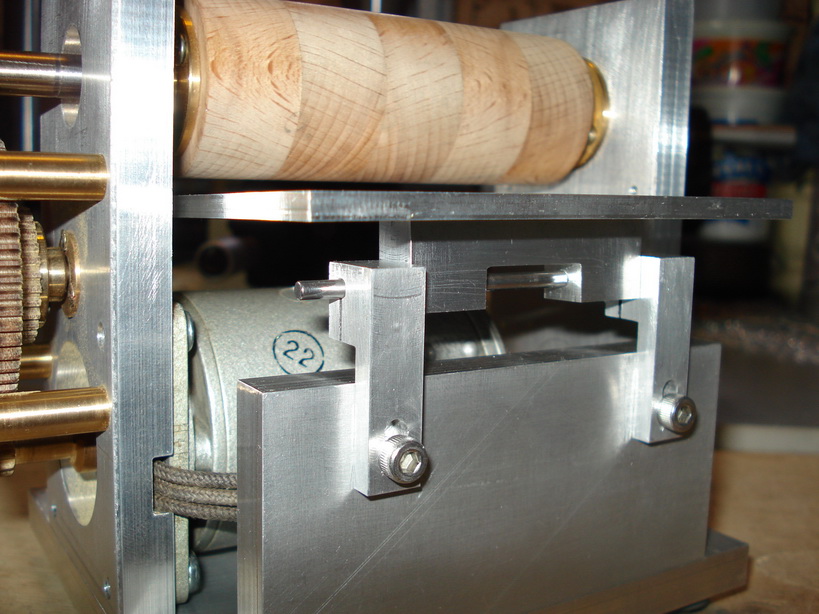

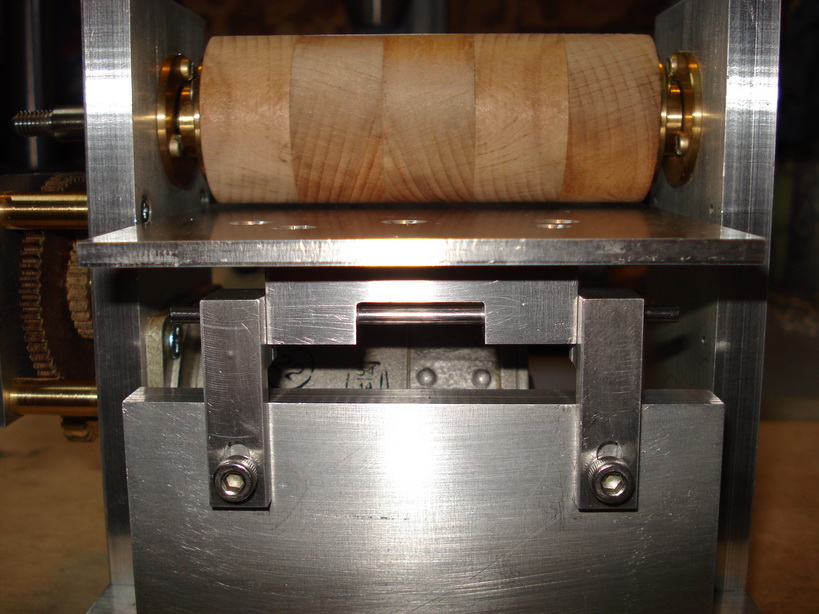

Сегодня закончил узел поворота столика, люфтов нет!
Механизм подъема (опускания) планирую сделать по принципу талрепа, использовав вал, на его концах будет правая и левая резьба М6 или М8х1, как закончу, отпишусь.

[Скептик]

Ну, теперь осталось только механизм автоматической подачи туда соорудить на шикарных шестеренках, чтобы все вообще в слюне утонули
Шикарная штука! Кстати, от такого агрегата и до рейсмуса один маленький шаг остался...

[ССП]

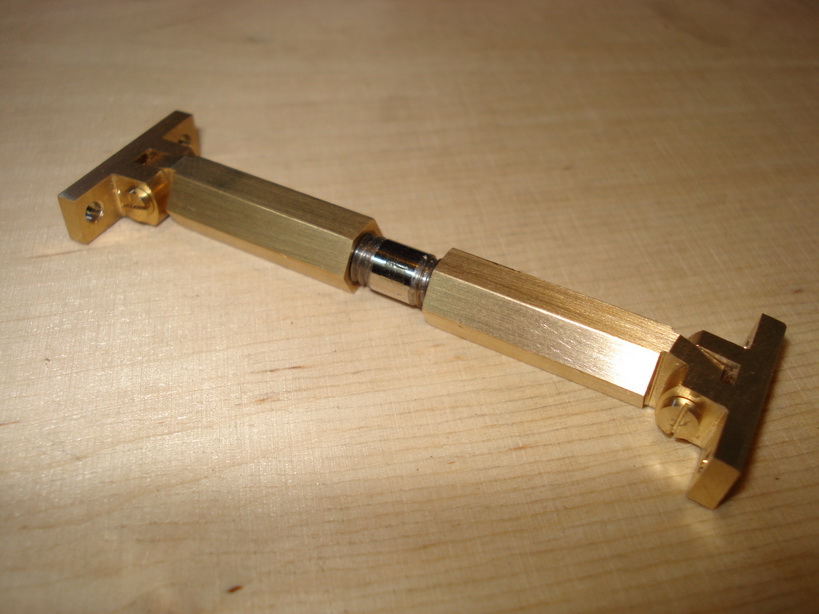

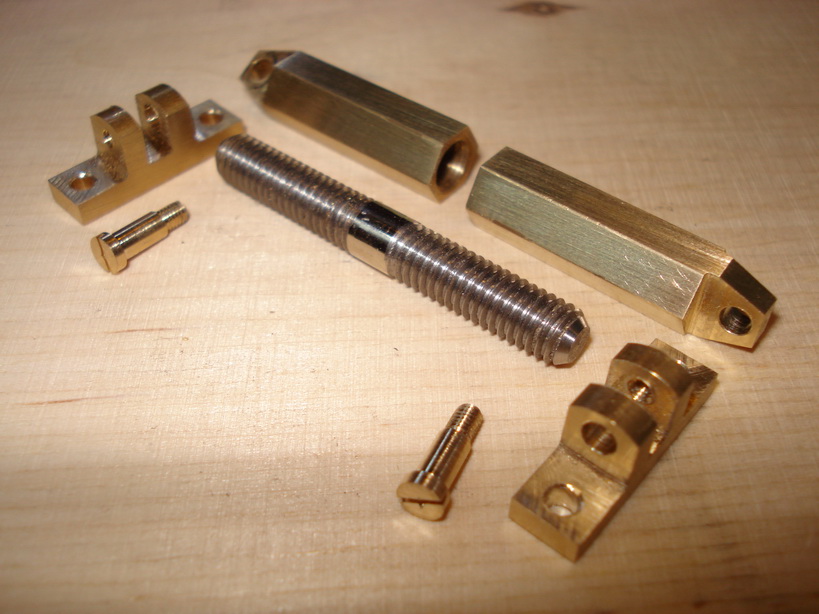

Доделал узел подъема-опускания столика, работает четко и плавно.
Как и планировал, использован принцип талрепа, резьба М6-М6лев.

[klif]

Вещь красивая, только не забудьте проварить шестеренки из текстолита в масле и шума меньше будет и износостойкость резко повысится. Поскольку раньше имел дело на производстве с шестеренками из такого материала, шума было много.

[ССП]

Спасибо за совет, не знал такой тонкости...

[JR]

Имея такие мощности (судя по количеству металла на станке) можно было и шестеренки из металла изготовить, а не из текстолита, тогда и износу им не будет.

[romanserf]

А каким образом планируется крепить шкурку на барабан ? Клеить ?

[Tnax]

как понял вот тут паз сделан
