Обвязка пушек -- продолжение

[Basil]

Думаю. мы с Алексеем эту тему на старом форуме не закончили :)
Итак, проводка брюка по странам:
Англия -- британский вариант
Франция -- континентальный вариант
Голландия -- континентальный вариант
Дания -- континентальный вариант
Швеция -- видимо, как Дания, т.е. континентальный вариант
Германия -- видимо, как Голландия, т.е. континентальный вариант
США -- британский вариант
Испания -- вопрос открыт
Россия -- британский вариант
А вот кстати, а по Петровскому периоду есть документальные источники по британской обвязке? Не могла она позже стать британской, а изначально быть континентальной?
Дмитрий (Лучин), в российской литературе по морской артиллерии, в том же Ильине, петровский период рассматривается?
Ну и ко всем, что же все-таки с Испанией? ;-)

[Алексей Доманов]

я склоняюсь, что у испанцев был британский вариант. его и делаю уже

[Dmitry Luchin]

Дмитрий (Лучин), в российской литературе по морской артиллерии, в том же Ильине, петровский период рассматривается?
Нет к сожалению по Петровскому периоду информации вообще немного.
Ильин как раз хорошо разбирает вопросы примерно за полвека до 1800г и полвека после.

[Funny Child]

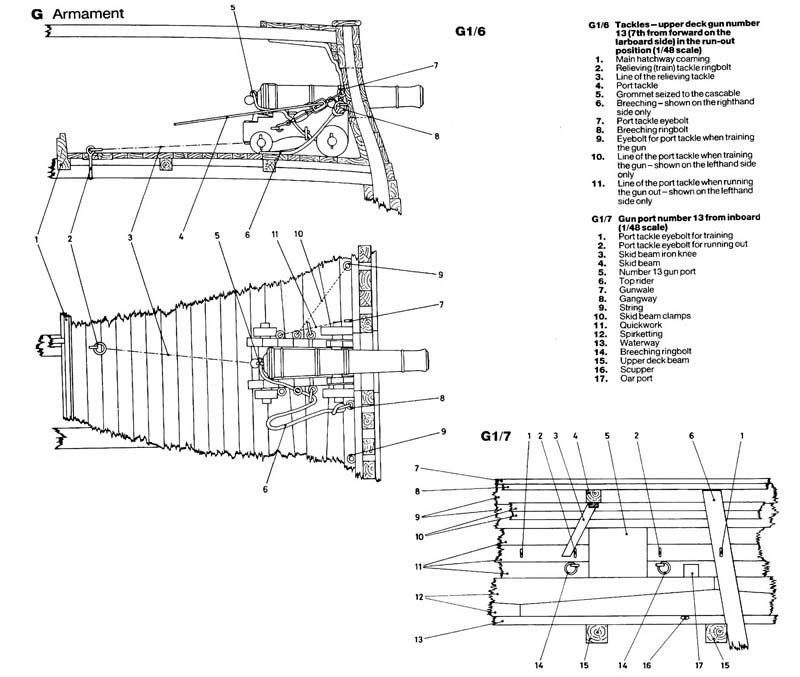

Господа, у меня вопрос к знатокам проводки пушечных талей.
Объясните, пожалуйста, для чего использовалась третья пара рымов, закрепленных на борту, по сторонам от пушечного порта.
У Курти ее нет и никаких объяснений тоже.
см. приложение.

[Alexander Pushkash]

Господа, у меня вопрос к знатокам проводки пушечных талей.
Объясните, пожалуйста, для чего использовалась третья пара рымов, закрепленных на борту, по сторонам от пушечного порта.
У Курти ее нет и никаких объяснений тоже.
см. приложение.

Использовались для талей наводки пушки в горизонтальной плоскости. Цитата с картинки:
"9. Eyebolt for port tackle when training the gun"
Перевод:
Рымболт талей порта для наводки пушки.

[Funny Child]

Господа, у меня вопрос к знатокам проводки пушечных талей.
Перевод:
Рымболт талей порта для наводки пушки.

Спасибо большое за перевод, я в курсе значения слова training.
Зачем дополнительная пара талей, которая у Курти не указана, если уже есть пушечные и откатные?
Разве наводку делали не с помощью этих двух пар?

[Funny Child]

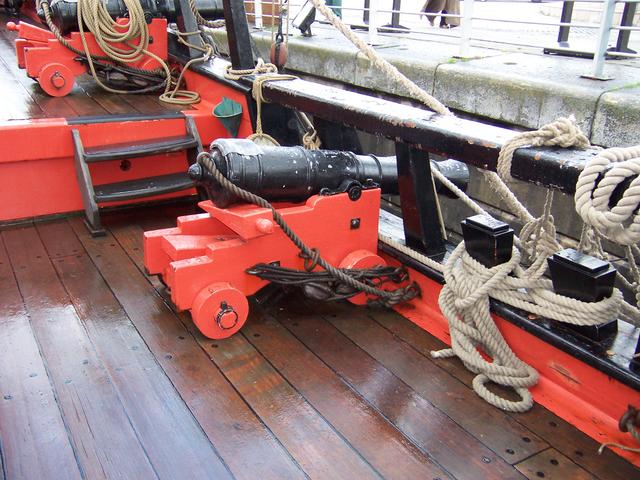

Кстати, вот фото, на котором эта пара тоже отсутствует.
ничего не понимаю...

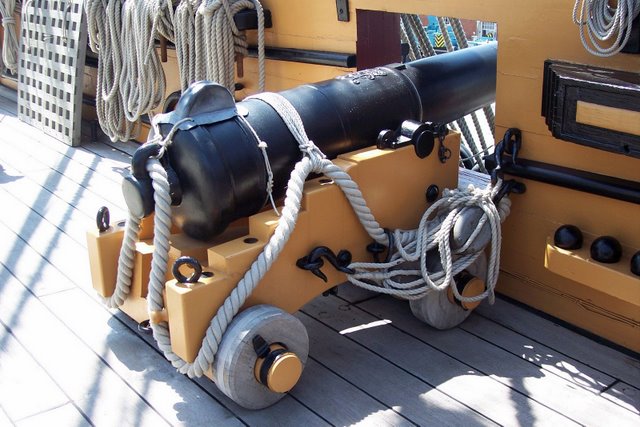

вот еще одно нашел...

может быть они пушку с карронадой перепутали?

[Alexander Pushkash]

Господа, у меня вопрос к знатокам проводки пушечных талей.
Перевод:
Рымболт талей порта для наводки пушки.

Спасибо большое за перевод, я в курсе значения слова training.
Зачем дополнительная пара талей, которая у Курти не указана, если уже есть пушечные и откатные?
Разве наводку делали не с помощью этих двух пар?

Наверное, не только ними. На картинке видно, что рымы дополнительных талей разнесены существенно шире, чем накатные тали, которые крепятся сразу возле колес лафета; ними лафет не повернешь, а дополнительными талями можно.
P.S. Судя по литературе, на многих судах их не было и лафеты при необходимости поворачивали гандшпугами.

[Funny Child]

Наверное, не только ними. На картинке видно, что рымы дополнительных талей разнесены существенно шире, чем накатные тали, которые крепятся сразу возле колес лафета; ними лафет не повернешь, а дополнительными талями можно.
P.S. Судя по литературе, на многих судах их не было и лафеты при необходимости поворачивали гандшпугами.

Угу. Вот это многое объясняет. Видимо, эта дополнительная пара требовалась при работе с большими калибрами.
Интересно на Виктори они использовались? В Анатомии вроде не нашел...

[Funny Child]

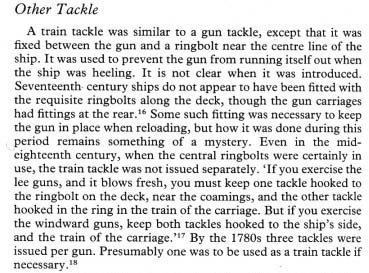

Нашел у Лавери описание работы талей, из которого следует, что training tackles - это именно откатные тали, которые использовали для наводки.
Судя по всему никаких специальных талей для бокового перемещения пушек никогда не было.

[Funny Child]

Пытаюсь делать обвязку пушек и столкнулся с совершенно дурацкой ситуацией.
Концы брюка закреплены в рымах на борту, но сам брюк пропущен через рымы на станке пушки. Как ни крути, получается, что он обязательно пересекает траекторию отката передних катков. Длина брюка - три длины орудия, так что он как раз под колеса попадает.
Может быть его нужно как-нибудь особым образом расположить?

[loMaster]

Пытаюсь делать обвязку пушек и столкнулся с совершенно дурацкой ситуацией.
Концы брюка закреплены в рымах на борту, но сам брюк пропущен через рымы на станке пушки. Как ни крути, получается, что он обязательно пересекает траекторию отката передних катков. Длина брюка - три длины орудия, так что он как раз под колеса попадает.
Может быть его нужно как-нибудь особым образом расположить?

2 длинны орудия - полная длинна брюка. То есть от одного борта через вингард орудия до другого борта.

[Ant]

2 длинны орудия - полная длинна брюка. То есть от одного борта через вингард орудия до другого борта.

То есть обрез ствола вровень с бортом?
А как же ее при этом обслуживать? За борт вылезать?

[Игорь Куцолаба]

2 длинны орудия - полная длинна брюка. То есть от одного борта через вингард орудия до другого борта.

То есть обрез ствола вровень с бортом?
А как же ее при этом обслуживать? За борт вылезать?

Почему нет? Стоя на русленях, бархоутах, с планширя фальшборта (на верхней палубе), даже сидя верхОм на стволе!

[FreeLander]

...даже сидя верхОм на стволе!

Это вряд ли, он горячий)
