А Дима показал наклонный рез топтимберсов и я понял, что вылет фрезы регулировать не обязательно и взялся за тимберсы для моего Индика.
Первым-наперво стусло. Коробка от неплохой детской игрушки, изготовленная из качественной фанеры, легко и непринуждённо трансформируется в стусло для папиной циркулярки
Нарезаем на ней одинаковые брусочки (вообще одинаковость тут совсем не принципиальна, но почему бы и нет):
[spoiler]

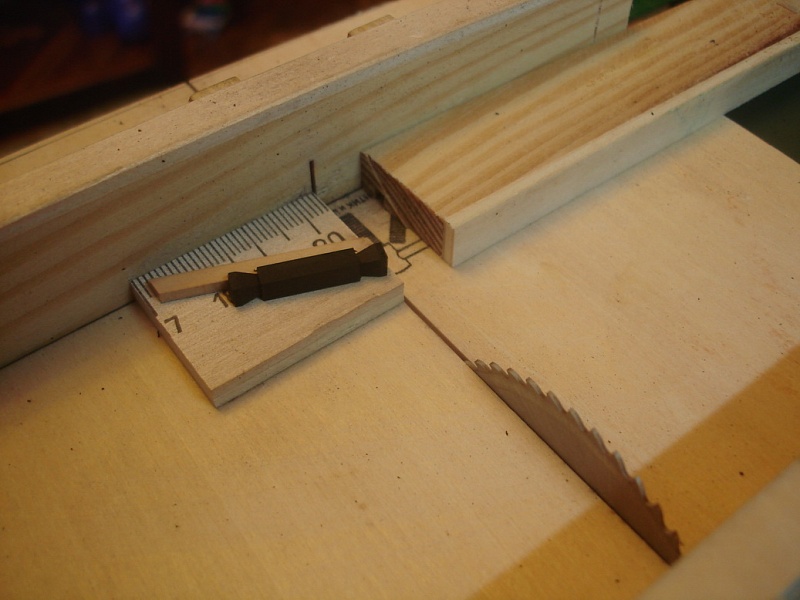

Ну и собственно приспособа:
Направляющие на клею, пластинка из линейки - чтобы не клеить их к стуслу.

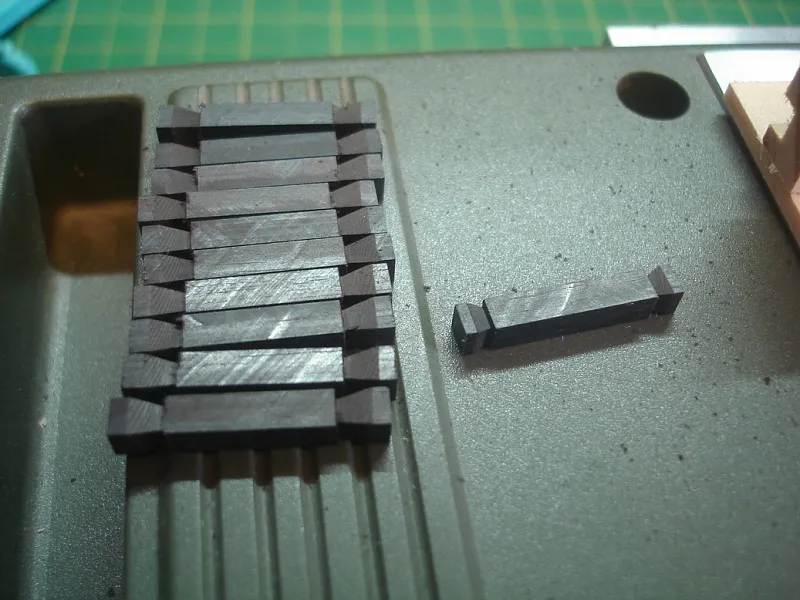

А вот и первая партия, её я забраковал, т.к. детальки получились слишком низкими:
Вторая партия (справа для сравнения изделие из предыдущей):

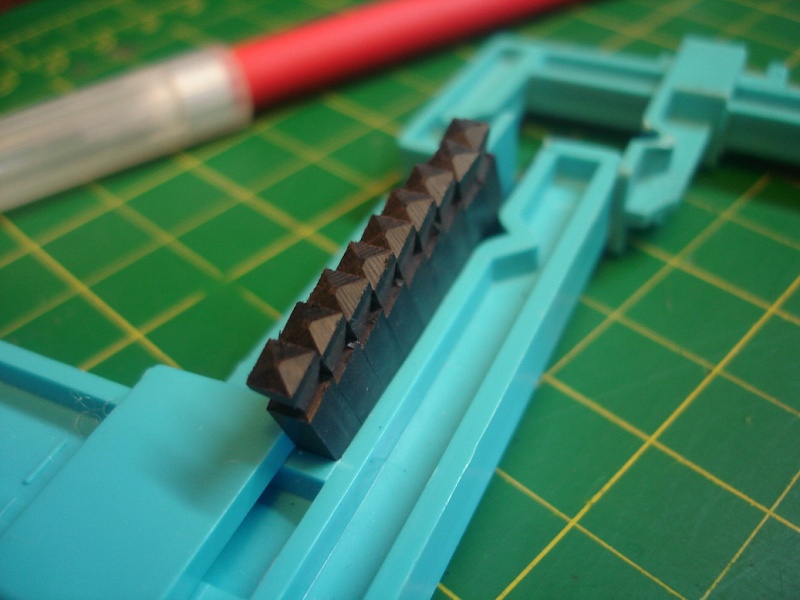

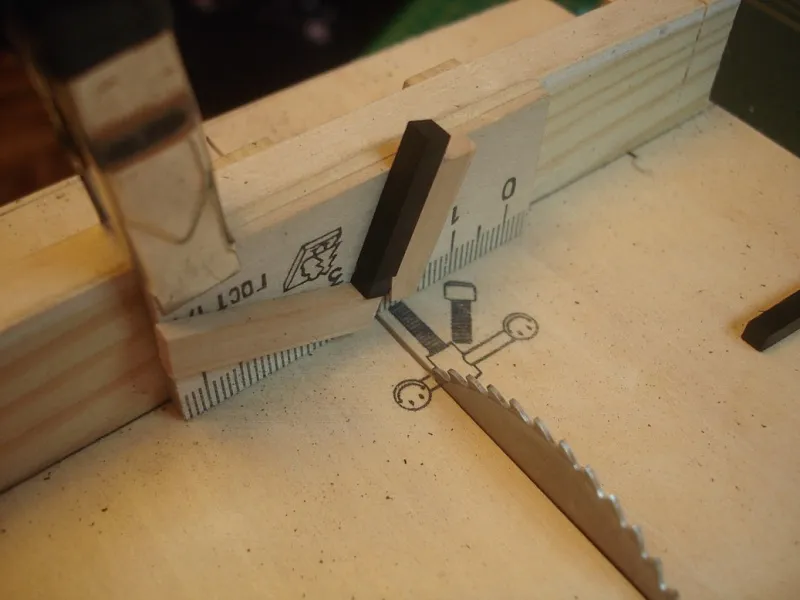

А вот простейшее приспособление для профилирования наверший (справа ограничитель):

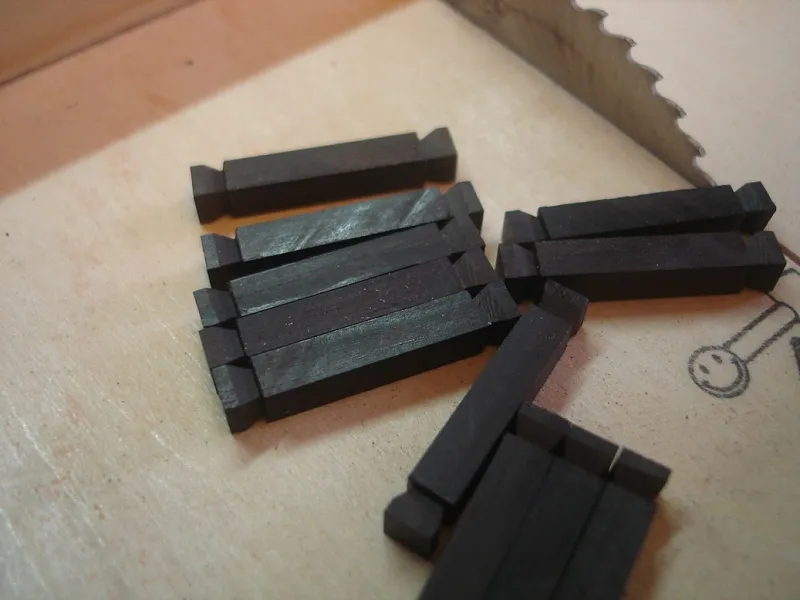

Форма наверший сформирована.
Повторяемость очень хорошая.

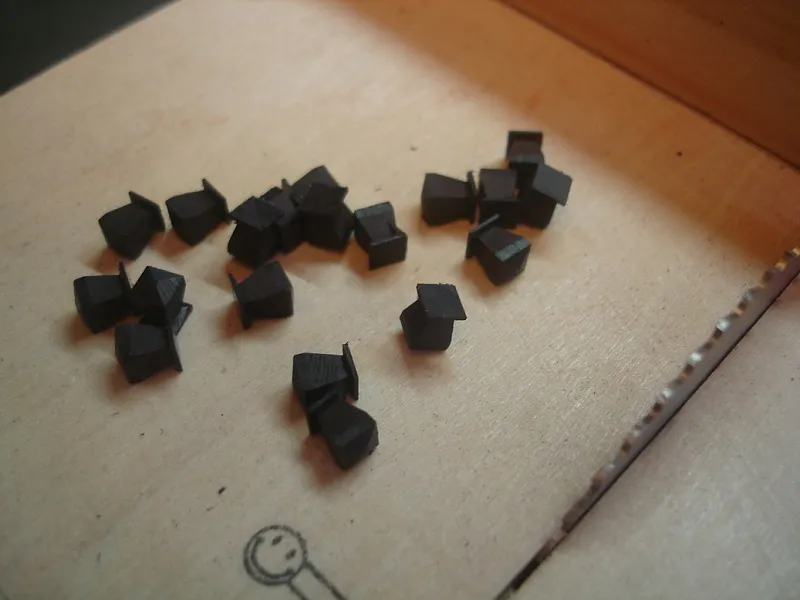

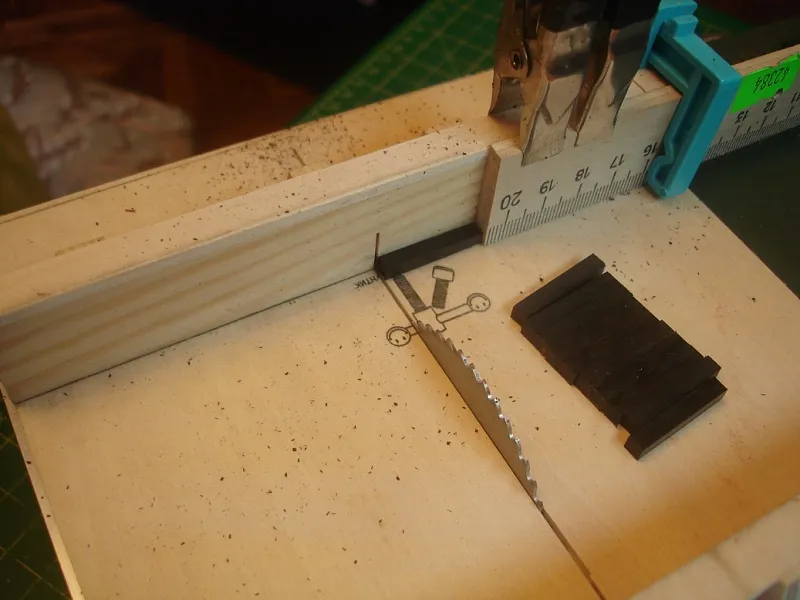

Отпиливаем топы:

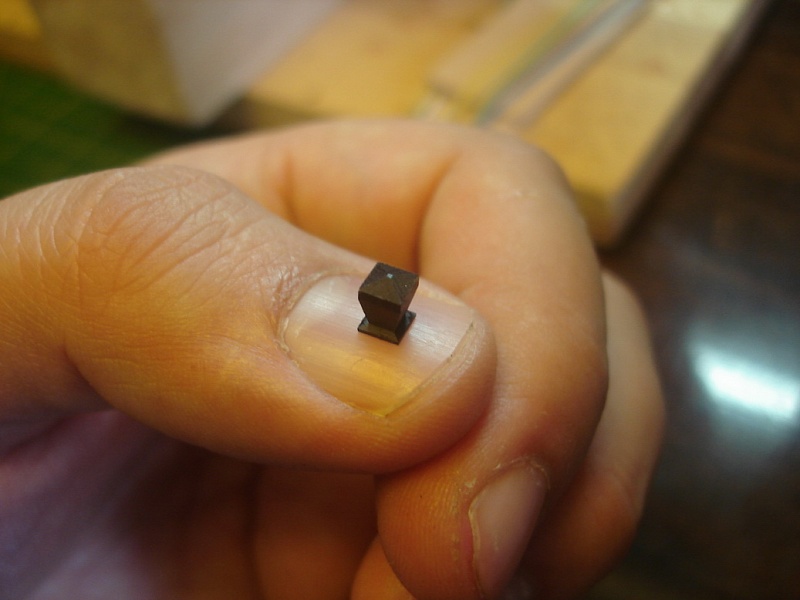

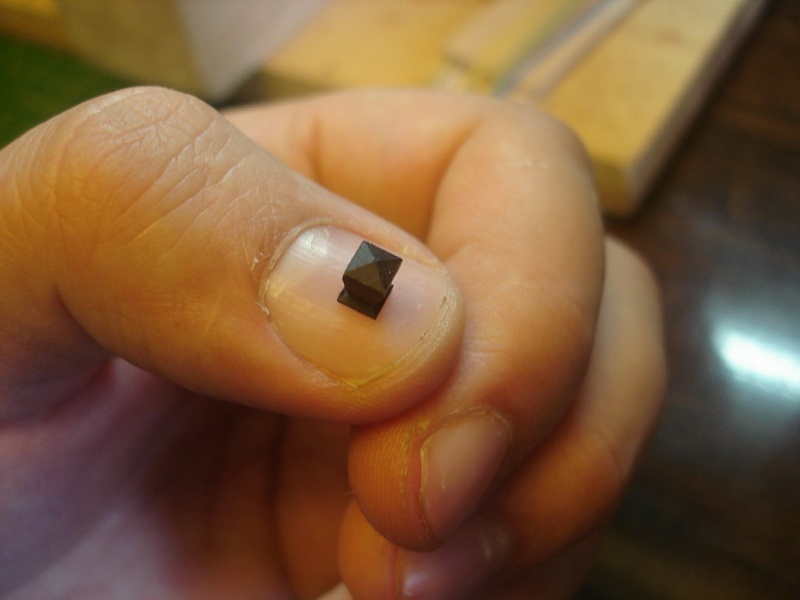

Толщина детали 3,5 мм:

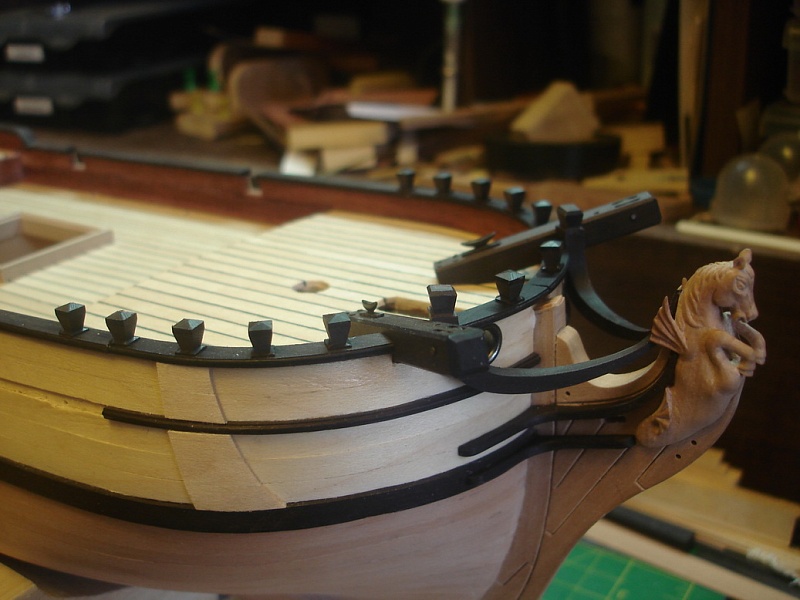

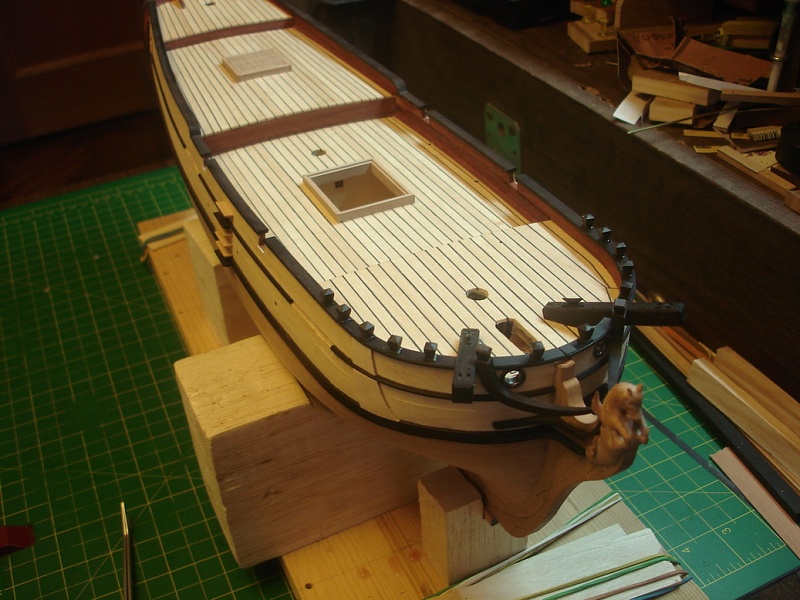

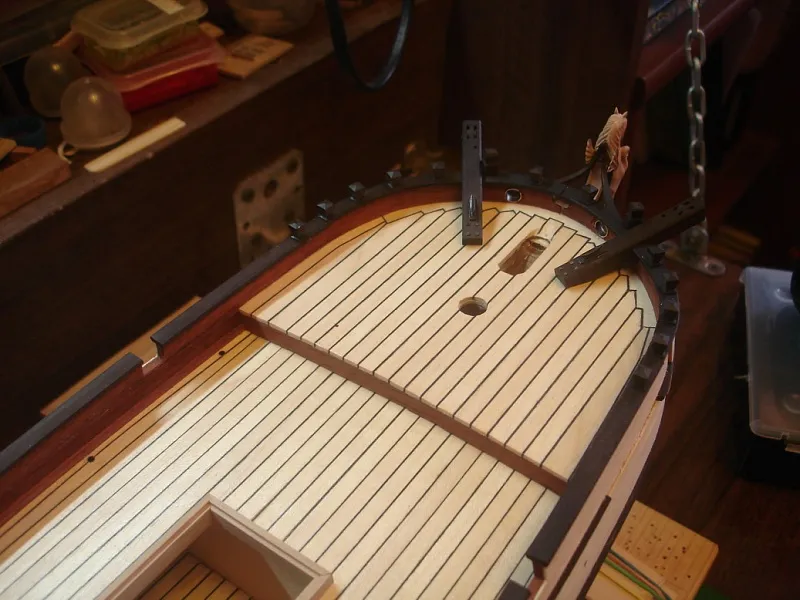

Ну и примерил всё это по месту.
Особо тщательно не выставлял, клеить их ещё не скоро.
Особо тщательно не выставлял, клеить их ещё не скоро.
Хотя, честно говоря, изначально делал на глаз, а это сейчас промерял.
Если переделывать, то уменьшил бы толщину на пол миллиметра и в сечении сделал бы их не квадратными, а прямоугольными.
Может аватарку прилепите?
А направляющую на стусло клеил?
Надо еще на КСку сделать на этотм принципе изменяемый вылет.
Кусок линейки на двусторонний скотч прилеплен. Благодаря площади контакта держит крепко.
Да, использую именно этот паз. Изначально были сомнения в его параллельности плоскости фрезы, но станок неожиданно приятно удивил
Отвечая на первый вопрос: да, направляющая к стуслу клеится. Сама направляющая из той же фанеры, что и стусло (ширину тщательно подбери, чтобы она и не застревала и не болталась в пазу).
В принципе, если вдруг паз на столике окажется непараллелен диску, то можно передвигать стусло и по параллельному упору, но это будет значительно менее удобно.
И главное, сначала приклей к основанию направляющую, а затем уже на циркулярке, позиционируй стенки, выставляя их по угольнику под 90 градусов к плоскости фрезы.
Как говорится, "за что купил" - идея-то не моя
Материал всё тот же банальный черный граб)
Граба на самом деле совсем немного, - какие наши объёмы.
Покупал у человека из этой темы:
Там же фото того, что купил для себя, т.е. три бруска. Распилил пока только два из них.
Афигенно получилось! Уж простите мне мой "русский" ...
Пора бы уже все монтировать начисто и похвастать этой красотой!
1. Какие габаритные размеры стусла?
2. На каком расстоянии делать пропил под диск? (относительно стороны диска)
2. Не понял... Пропил делается собственно диском, в том-то и вся прелесть, что в итоге получаем "зеро-клиренс".
