Бондарное дело

Давно гляжу как люди делают бочки и всё никак не доводилось попробовать самому и вот есть предлог: на палубе Индика проектом предусмотрена одна. Деталь заметная, так что имеет смысл заморочиться. Заодно сделаю ещё три, чтобы были видны в открытом грузовом люке.

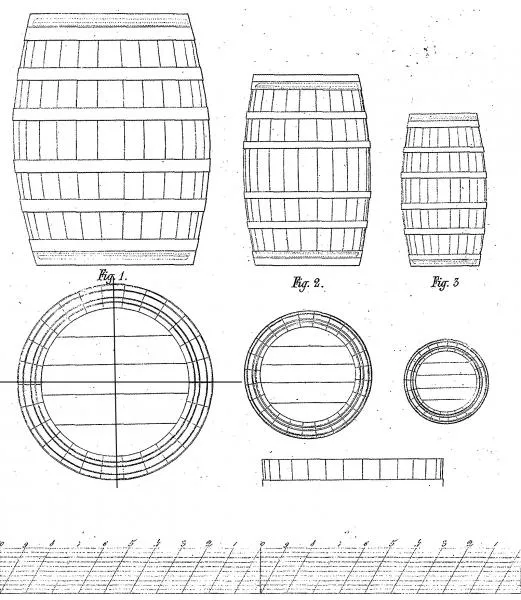

Тут я озадачился вопросом: а чем-то морская бочка отличается от привычной нам? После долгого рытья в чертежах, нашёл вот что:
[spoiler]
Т.е. обручей там можно сделать аж шесть штук.

Лучшие бочки полуаются из пакета, набранного из секторов. В чистом виде эта технология показалась мне не очень подходящей, я решил делать сектора неполными, а набирать их на заранее выточенном стержне.

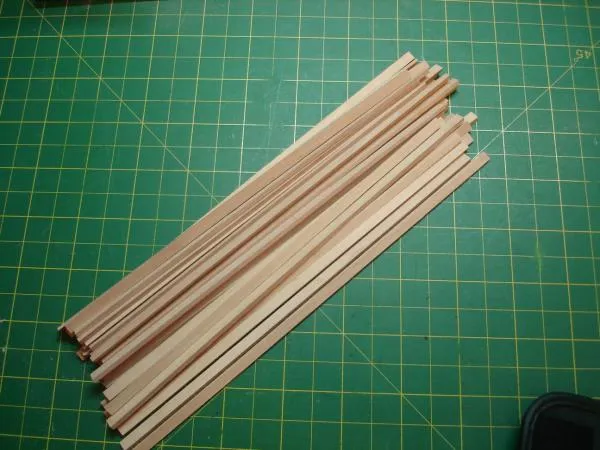

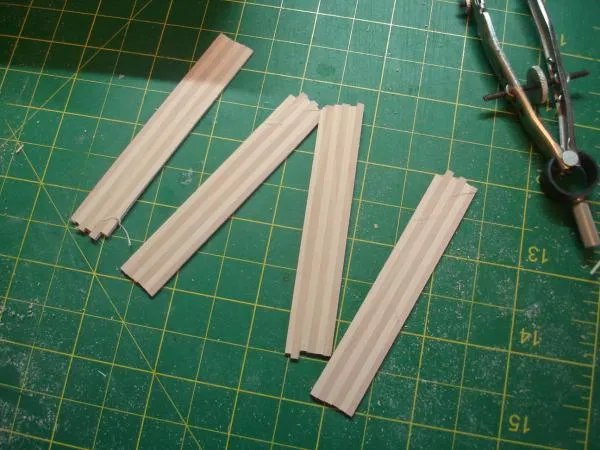

Итак планки:




Как всегда делаю с запасом (природная жадность), так что в итоге половина планок из показанной ниже стопки оказалась нерастраченной.


Точим стержень, тут ничего хитрого:

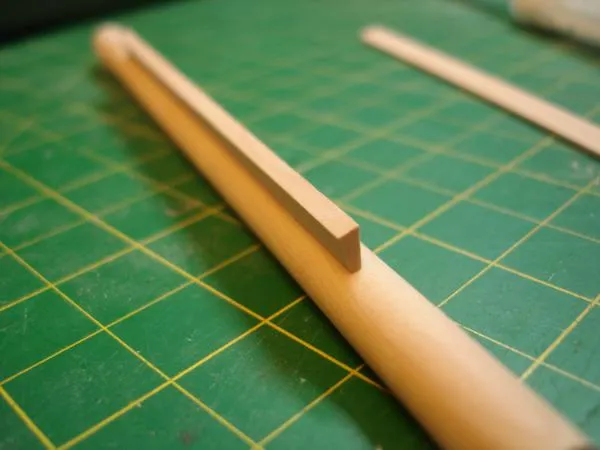

Начинаем клеить пакет. Сначала приклеиваем одну, направляющую планку и ждём, когда она схватится:

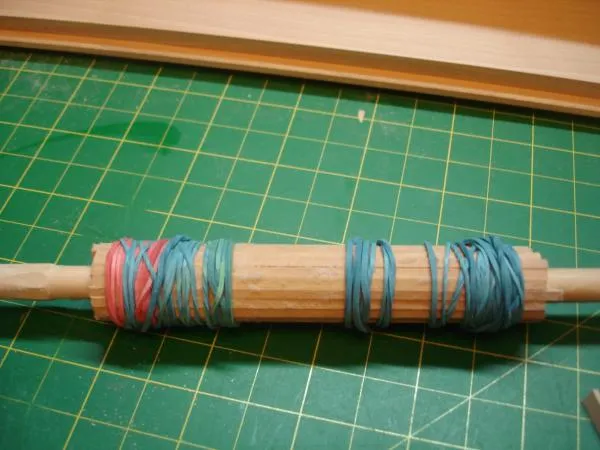

Далее набираем на её основе весь пакет. Это самая неприятная операция, в клее было перепачкано всё что возможно :)

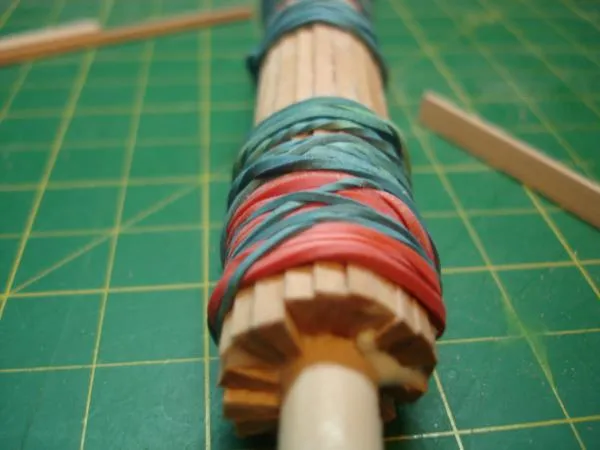

Склеил пакет, перетянул его резинками, а где-то через пол часика заметил там нехилую такую щель :o

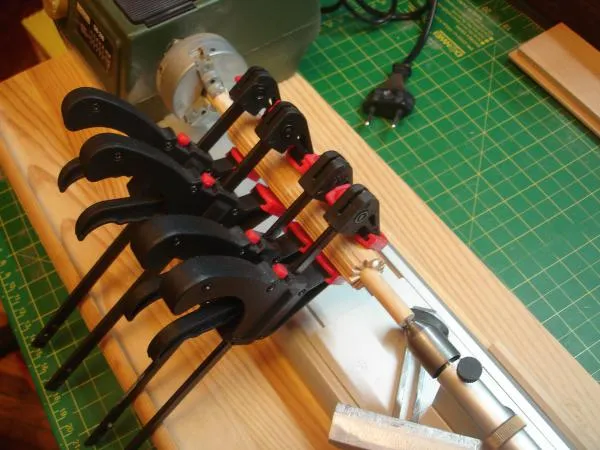

Срочно делаем подходящий клин и струбцинами запихиваем его в щель. Для удобства зафиксировал при этом пакет в токарнике:


Терпеливо сдерживая зуд в ладонях ждём когда пакет схватится. Меня хватило на час с небольшим)

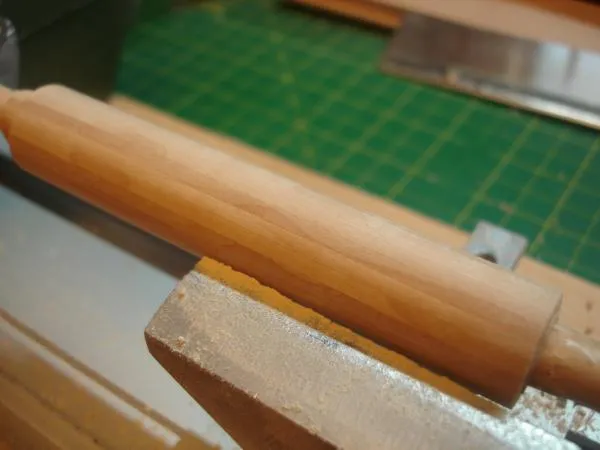

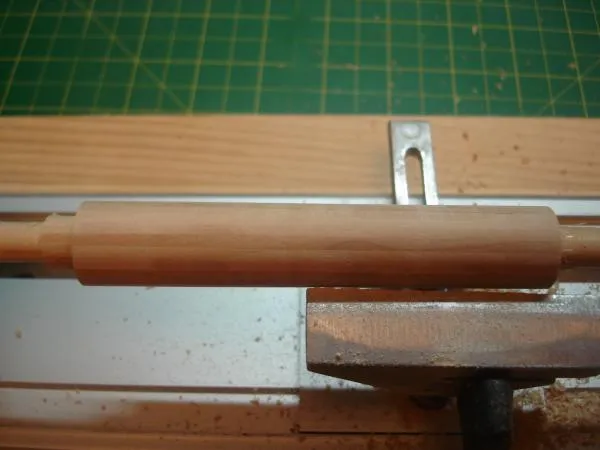

И токарим его:

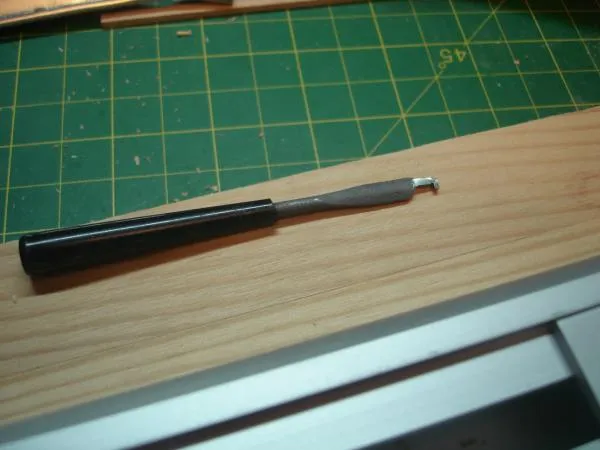

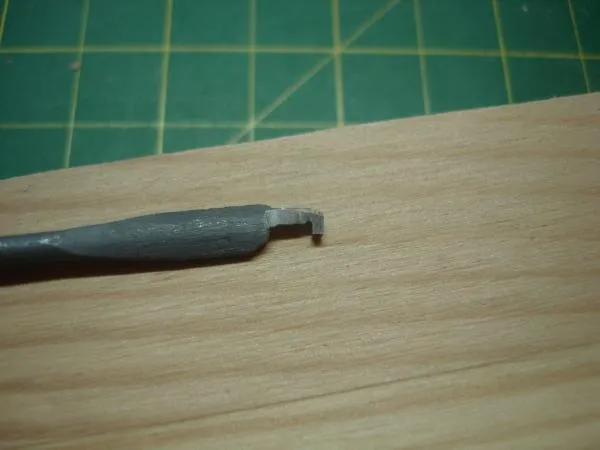

Бочка на палубе будет видна со всех сторон, поэтому в будущем надо будет вставлять боковые заслонки, а для этого нужно сделать ровную кромку с заглублением. Обычным резцом так не подлезешь, не придумал ничего лучшего, кроме как выточить для этой операции специальный. Очень кстати при этом оказался совет с нашего форума использовать в качестве заготовок сломанные надфили. Надфиль сломал, резец выточил, посмотрел на то, чем точил до этого и сделал ещё два резца: "а ля проходной" и "а ля отрезной" :)

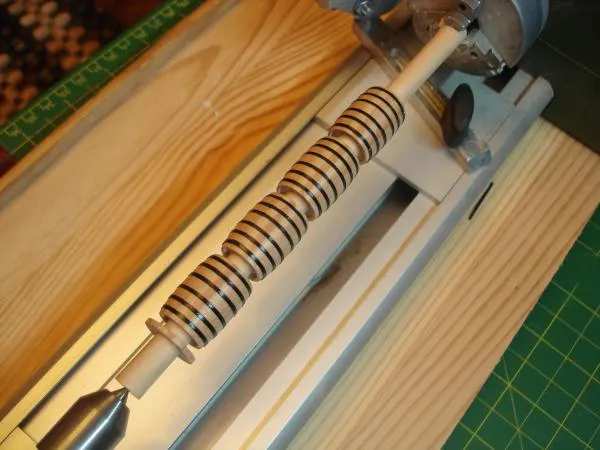

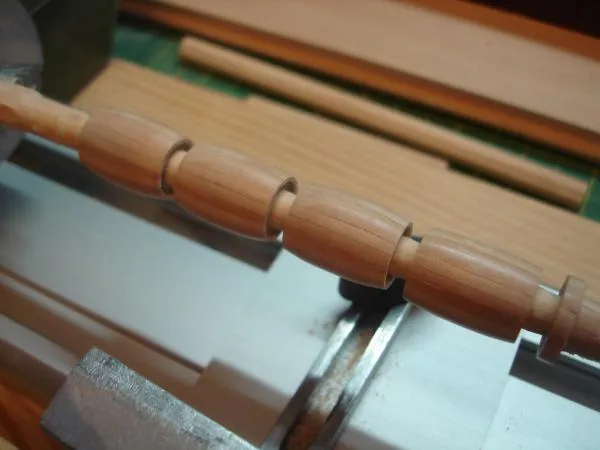

Токарим сами бочки, делаем кромки с поднутрением:

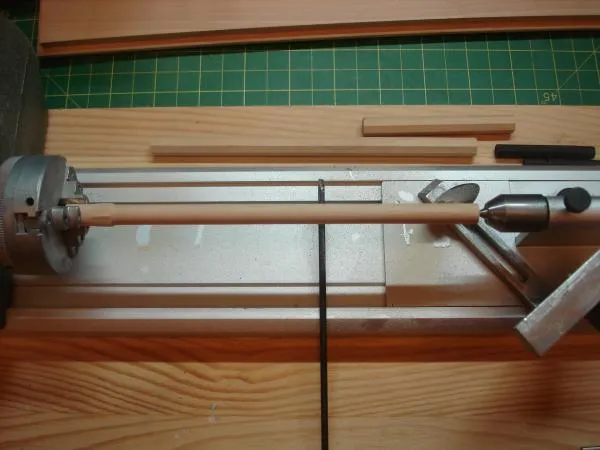

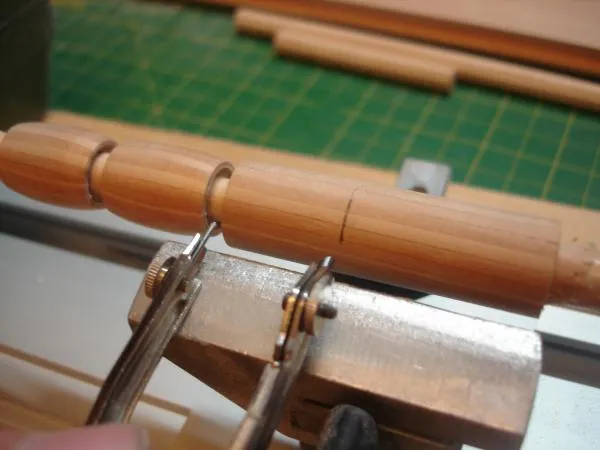

Тут зачем-то отснял разметку:

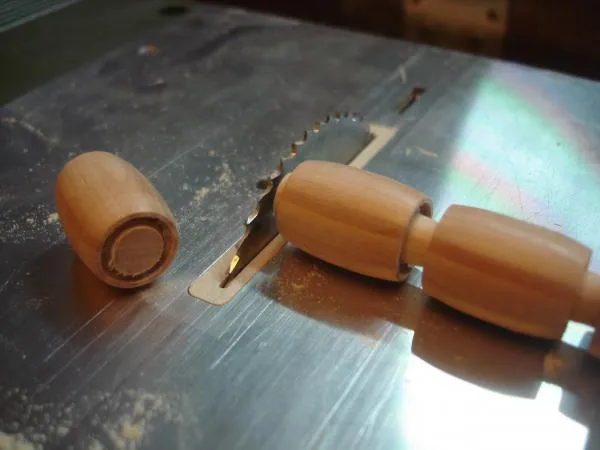

На токарнике отрезать не решился, слишком длинная заготовка, - аккуратно режем на циркулярке:

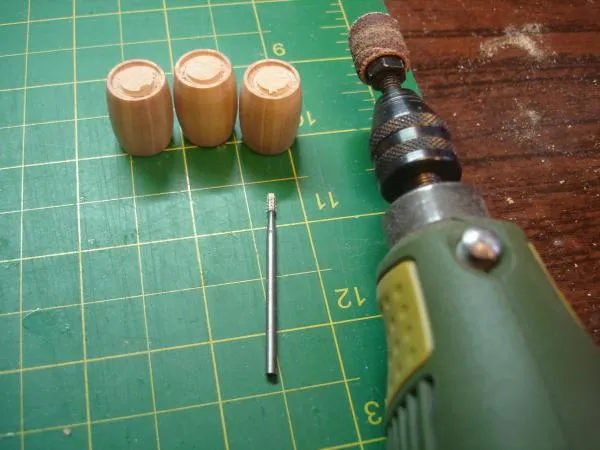

Вот этим набором инструментов заглубляем остающиеся торцы:

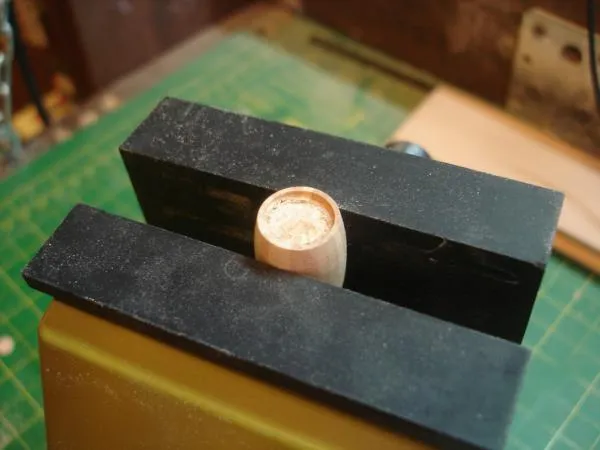

Зажали в тиски:

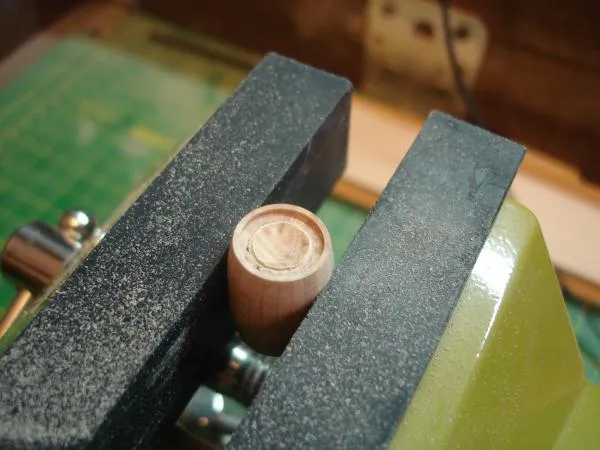

Грубо выбрали шлифовальным барабаном:

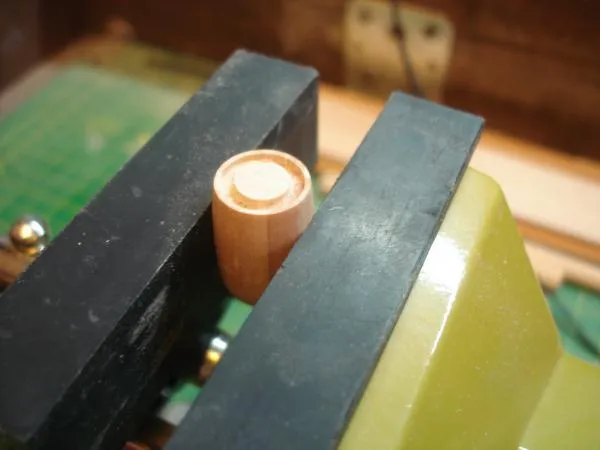

Аккуратно убрали остаток рашпильной фрезой:


Делаем боковинки. Набираем контрастный пакет, делаем из него "щит":

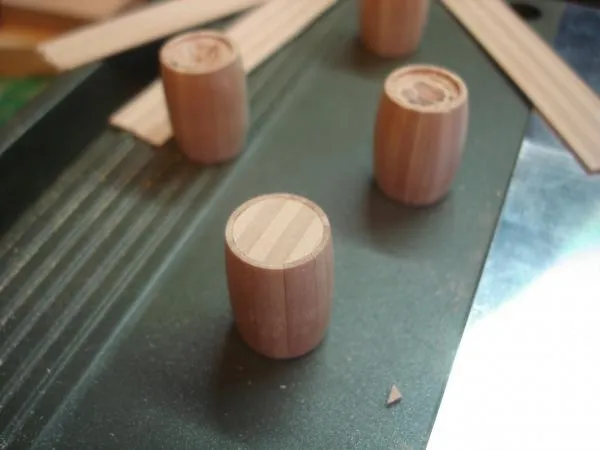

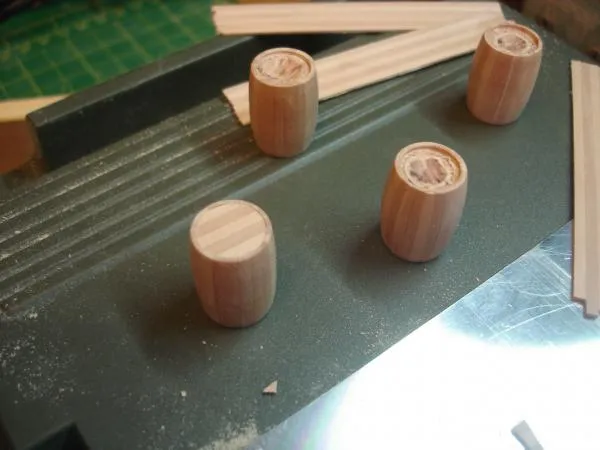

Вырезаем кружки, подгоняем, вклеиваем:



Боковинки нужны только на ту бочку, которая будет на палубе, в трюме они видны не будут. Поэтому, добившись приемлемого качества на второй бочке, дальше вклеивать не стал. Мотивированная лень :(

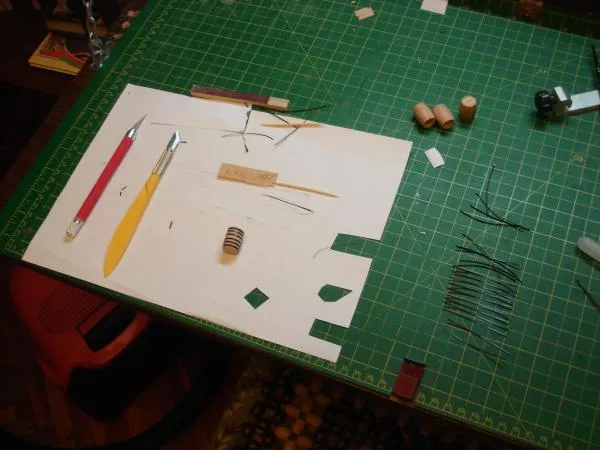

Обручи. По шесть на бочку. Оказалось самая нудная операция.
Да, они из бумаги, и не надо закидывать меня помидорами :D . Внешний вид меня вполне устраивает и масштабу соответствует полностью.




Ну и вот то, что получилось:

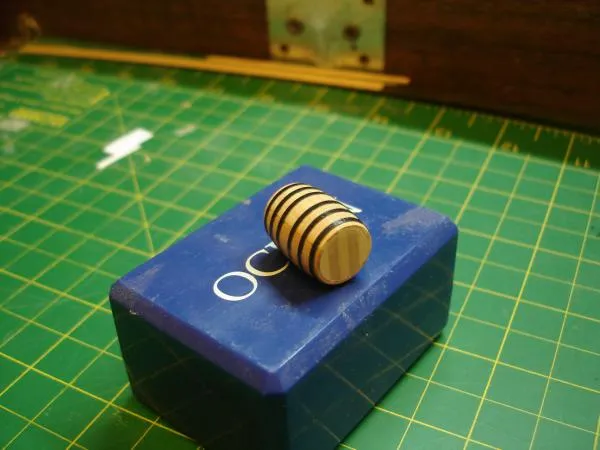

Эта пойдёт на палубу:


Стал искать заготовку, которая шла в наборе и не нашёл. Дети наверное :).
Поэтому только фото:

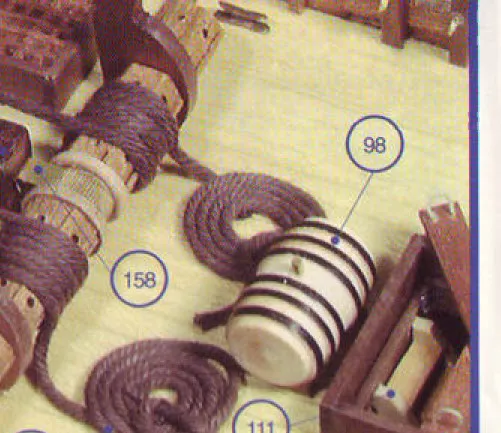

Ну и думаю теперь как её ставить на палубу. Подставку я сделаю, а вот что с отверстием? В инструкции, как видно на последней картинке, просто затычка сверху, но что-то меня гложат сомнения, как наливать жидкость с такой затычкой: наклонять бочку? Может вставить деревянный кран? А был ли он тогда? В общем маленький тупичок-с :)

upd:

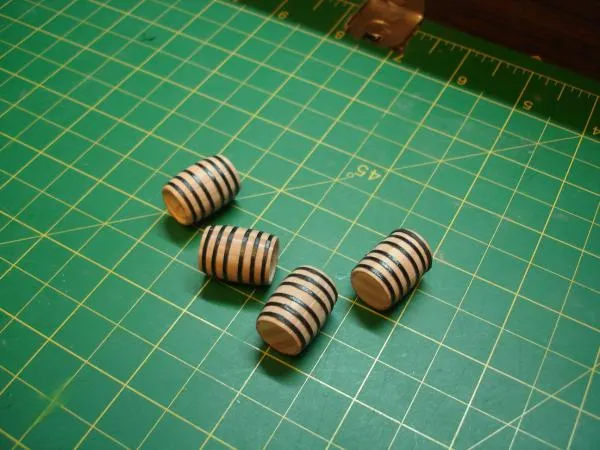

Не удержался, сделал ещё 4. Тоже в трюм пойдут:
Фото:
